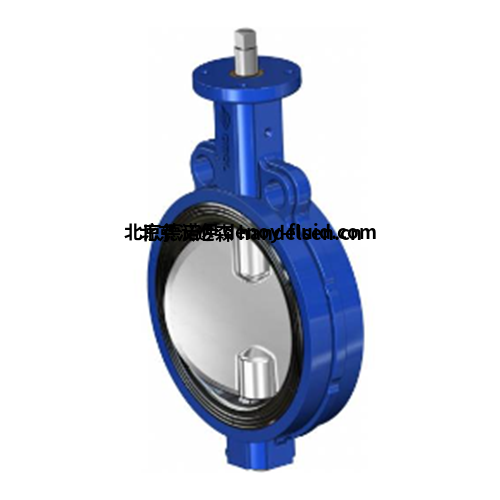

OMAL Item 385-386-387蝶阀介绍参数

常规参数：
OMAL精心研究并制造的蝶阀分为Wafer和Lug系列，尺寸介于DN40~DN600之间（Lug DN300），可应对各工业领域中的绝大多数应用需求。

• 满足UNI EN593的常规要求；

• 满足EN558-20系列的标准化阀轴；

• 密封件满足EN 12266-1等级A的规定，压差可达16bar。

• 借助硫化工艺使弹性体覆盖在硬质支撑环上形成的半刚性整体密封件。

• 密封件的几何构造能够更佳地贴合阀体，且法兰密封件无需额外增加元件。法兰的紧固度不会影响阀门的驱动扭矩和运行状态。

• 蝶阀的边缘抛光处理可以增强密封性，降低操纵扭矩的同时显著降低密封件的磨损。

• 阀轴引导套。

• 阀轴-蝶板之间的接合采用无紧固件（螺栓、螺钉、销钉等）的双轴连接，可减少磨损和破损风险。

• 此外，这一结构亦简化了拆解维护或清洁的流程。

• 阀门颈采用EN ISO5211标准化方案，可连接任意类型的驱动装置（气动、电动和手动等）。

• 所有组件均经过合理适配，确保阀门可以兼容工业处理过程中使用的流体。

标准配置：
• 尺寸范畴：DN40至DN300，PN10-PN16。
• 标准法兰接埠：PN10=PN16：DN40至DN150； PN10或PN16：DN200至DN300。
• PN16可选装DN200至DN300。
• 满足UNI EN593的常规要求。
• EN 558-20系列标准化面到面尺寸
• ISO 5211标准阀门端头
• 密封性符合EN 12266-1等级A
• 其他组合需选装。
• 装配不同密封件下的使用温度：
EPDM：-25℃~+135℃~；
NBR：-23℃~+82℃~；
FKM：-10℃~+190℃；
PTFE（EPDM基底）：-25℃~+150℃
• 法兰间使用压力：PN16 bar：DN40至DN150；PN10或PN16 bar：DN200至DN300。
• 环氧树脂层厚度：160~200μmRAL：5015

选装配置：
• 装配特殊材质密封件下的使用温度：
硅料：-25℃~+160℃~；
NBR CARBOX：-10℃~+82℃~；
食品类流体专用的白色NBR：-23℃~+82℃；
HNBR：-20℃~+120℃
