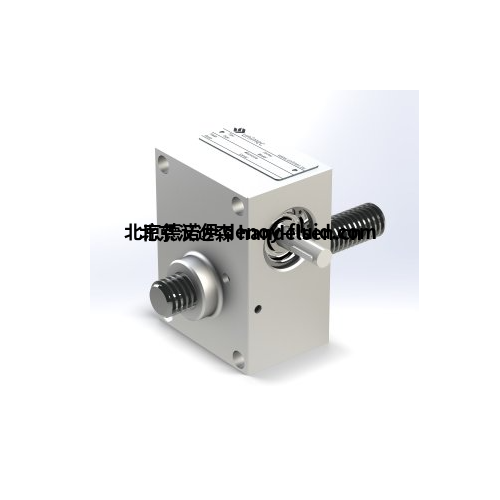

unimec尺寸 183梯形螺旋千斤顶介绍



易用性和高可靠性使UNIMEC梯形螺旋千斤顶适用于各种用途。它们可用于提升、拉动、移动或对齐任何类型的负载，具有其他处理方法难以实现的同步性。UNIMEC梯形螺旋千斤顶是绝对不可逆的，也就是说，它们可以支撑其施加的负载，而无需任何制动器或其他锁定系统。

螺旋千斤顶可以单独使用，也可以成组使用，与轴、接头和/或锥齿轮箱正确连接。它们可以由不同的电机驱动：电动、交流或直流电机，以及液压或气动电机。它们也可以手动驱动或与任何其他类型的变速器一起驱动。除了以下页面中显示的型号外，UNIMEC还可以生产定制设计的螺旋千斤顶，以满足所有要求。

UNIMEC梯形螺旋千斤顶采用创新技术设计和制造，以提供与传动设备的产品。最高的质量和37年的经验能够满足和复杂的要求。外表面经过机器加工，零件组装时经过特别小心，以便应用支撑、法兰、销或项目可能需要的任何其他组件。在整个产品线中应用双导轨，即使在最艰苦的操作条件下也能提供非常好的运行效率。

特殊的密封系统使内齿轮能够在润滑剂浴中运行，从而保证了其持久的使用寿命

常欢 QQ：2850590584   手机：13021972807 电话：010-64714988-212 传真：010-64714988-668 邮件：tk9@handelsen.cn

A

材料

材料标准的规范迹象

蠕虫16镍铍4 EN 10084：2008 表面硬化合金钢 表面硬化并在齿和支架上研磨

磨损的车轮铜10铁2-通用 EN 1982：2008 铝青铜 冷模成型

螺纹主轴C45 EN 10083-2：2006 碳钢 Tr 18x3 （ISO 2901：2016） - 轧制或机加工

卡特铝硅12 EN 1706：2010 铝合金 在 6 个面上加工

润滑剂总多 MS2  钙基润滑脂 60 克

一般功能

工作温度 [°C]-10°C / 80 °C

静载荷（牵引或压缩）10 千牛

动态载荷（牵引或压缩）5 千牛

最大输入速度1800 转/分

主变速箱重量1，8 公斤

梯形螺杆重量1，6 公斤/米

最大负载下的防旋转扭矩7牛米

最大允许静态横向载荷0 o

中心到中心直径30 毫米

蜗杆上的最大径向载荷100 o

标准工作条件25 °C - 服务10%

具体功能

标称比率

 1/5 1/20

实际比率1/5 1/20

蠕虫革命的翻译0，6 毫米 0，15 毫米

效率29 % 24 %

启动效率20 % 17 %

最大线速度1080 270

最大负载下的扭矩1，7牛米 0，6牛米

蜗杆螺杆最大扭矩23牛米 23牛米

怠速扭矩0，1牛米 0，08牛米

欧拉定律（安全系数=2;动态压缩载荷） 极限载荷 1（红色）- 2（蓝色）- 3（绿色）

C = 载荷 [kN]L = 梯形螺钉总长度 [mm]
