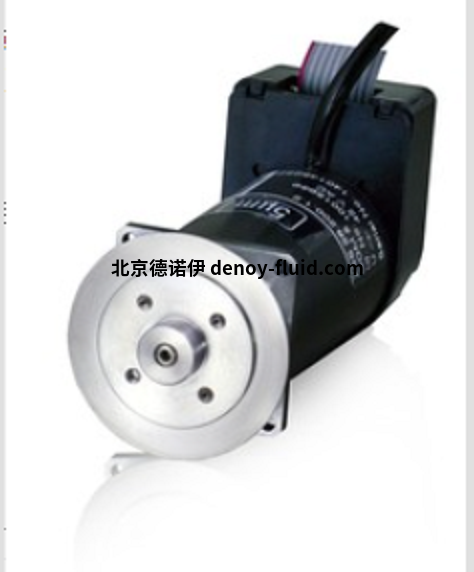

Phytron步进电机VSS 25D200D0D6-GPL-HV-4LP

周阿惠             QQ：399047640               手机：18510938576             电话：010-64714988-193             传真：010-84786709-667             邮件：sales93@handelsen.cn

不断追求完美，结合数十年的经验，Phytron成为了在极端环境条件下的自动化解决方案领域中高科技设备的领先供应商之一。除其高精度的步进电机和带有可选齿轮和反馈系统的线性执行器外，Phytron还提供广泛的电力电子设备和控件，以为我们的全球客户提供支持。无论您在哪里选择Phytron，我们的产品都使用相同的语言：每个系列的设备和每个定制的解决方案都体现着对质量的热情，相同的专业知识和相同的高科技精度。自1994年以来，对细节的关注已获得DIN EN ISO 9001认证，从1997年至2016年已获得DIN EN ISO 13485认证，自2016年以来已获得DIN EN 9100认证。

Phytron秉承这些价值观，于1947年成立，至今仍保留着这些价值观。我们的员工参加定期的进一步培训课程，并从各个管理层的开放式沟通中受益。因此，Phytron取得了持续的成功，并被评为“ TopJob”公司。

这些价值很简单地是Phytron在客户和合作伙伴中受欢迎的基础。

Phytron ZSS 步进电机

高精度步进电机。优化的几何形状和磁化，以实现平稳运行

Phytron ZSS 步进电机（19 - 56 毫米）提供高精度和平稳运行。ZSS电机具有多达 102.400 个可接近的位置（200步进电机，以微步进模式驱动，具有 1/512 步进分辨率和编码器），可为您的应用提供高精度定位功能。

基于其几何形状，ZSS 系列具有平稳的低共振运行性能。受益于低噪音、典型的平稳运行和由此产生的最佳结果，特别是对于光学高精度应用。

技术细节

用于单极或双极控制模式的两相混合式步进电机

保持扭矩从 3.8 到 700 mNm

尺寸 ZSS 19 至 56 毫米

每个尺寸最多 3 种电机类型和 3 个标准绕组

标准步数/转：200，步距角：1.8°

取决于电机尺寸的特殊步数

最低防护模式：IP40

允许的环境温度：-30 °C 至 +80 °C

可选：齿轮、电机制动器、编码器、第二轴、散热片、联轴器等。

可用型号

尺寸、步数、绕组：参见数据表中的表格

自由线端或保护盖、散热器、第二轴

齿轮、电机制动器、编码器



Phytron phy BASIC 电机

高精度、高扭矩、运行平稳

我们的电机系列phy BASIC结合了价格优化设计的优点和出色的操作特性。

这使得phy BASIC电机特别适用于制造行业的标准应用。良好的运行性能、高扭矩和扎实的工艺使phy BASIC成为 IP 40 环境中快速精确定位任务的绝佳选择。

技术细节

两相步进电机

保持扭矩从 50 mNm 到 7.2 Nm

边缘尺寸从 20 到 86 毫米

步数（标准） 200

1.8° 步进电机的步进精度为 5 %

工作电压phy BASIC 20,28,42 (NEMA 8, 11, 17): 36 to 48 V DC

phy BASIC 56, 86 (NEMA 23, 34): 72 V DC

标准连接：4 引线并联

防护等级 IP 40

绝缘等级 B，130 °C

绝缘电阻 100 MΩ

包含配套连接器的电缆

选项：

齿轮

后轴



Phytron ZSH 步进电机

与 ZSS 一样，ZSH 步进电机在每个动作中都设置了强大的口音。他们将 ZSS 电机的直径扩大到 57 至 107 毫米。

技术细节

用于单极或双极控制模式的 2 相混合式步进电机

保持扭矩从 0.45 到 17 Nm

直径 ZSH：57 至 107

NEMA 兼容

步数/转：200，步距角：1.8°

最低保护模式：IP54、IP68 根据要求

允许的表面温度：-30 °C 至 +80 °C

（短时间可达 100 °C）

可用型号：

尺寸和绕组：参见数据表中的表格

自由线端或接线盒

双轴

齿轮

马达刹车

编码器



Phytron VSS / VSH 步进电机

优势：在极端条件下执行的解决方案

Phytron 的 VSS / VSH 步进电机是 30 多年空间技术经验的结晶。专门设计的两相混合式步进电机可用于高达 10 -11 hPa 的真空环境。它们是特殊环境的最佳选择，例如深度和高温或极端辐射强度。

技术细节

用于在真空或空间中运行或用于低温应用的步进电机

高冲击和振动载荷

真空度高达 10 -11 hPa

温度范围取决于应用

抗辐射能力高达 10 6 J/kg

保持扭矩从 3.4 mNm 到 13 Nm

直径 19 至 125 毫米

每转完整步数：200 (1.8°)

排气孔以避免残留气体

可选的：

VGPL 行星/谐波传动齿轮

热敏元件型 KTC/Pt100 电阻传感器

解析器

双轴

定制结构：

在恶劣环境中运行，兼容洁净室，带主轴的电机

用于减轻重量和抗振性的集成电机齿轮类型 - 钛外壳或空间应用

减少磁发射


Phytron 电机型号示例：



Phytron ZSH 87/



Phytron ZSH 87/3



Phytron ZSH 88/1



Phytron ZSH 88/2



Phytron ZSH 88/



Phytron ZSH 107/1



Phytron ZSH 107/2



Phytron ZSH 107/3



Phytron ZSH 107/4



Phytron VSS/VSH 19D200D0D6



Phytron VSS/VSH 19D200D1D2



Phytron VSS/VSH 20D200D0D6



Phytron VSS/VSH 20D200D1D



Phytron VSS/VSH 25D200D0D6
