Transfluid限矩型液力偶合器选型介绍

Transfluid液力偶合器选型参数：

常欢 QQ：2850590584   手机：13021972807 电话：010-64714988-212 传真：010-64714988-668 邮件：tk9@handelsen.cn

1.电机功率及转速

首先需要提供电动机或内燃机的功率(P)及转速(R)

2.尺寸

其次需要提供液力偶合器输入端(D)（一般指电机连接端）和输出端(G)（一般指减速机，泵或其他执行件）的轴径及其公差。

3.附件

是否需要带制动轮或制动盘？

如果要，需提供制动轮或制动盘的尺寸。

尺寸主要包括：直径和宽度（有标准尺寸可选）

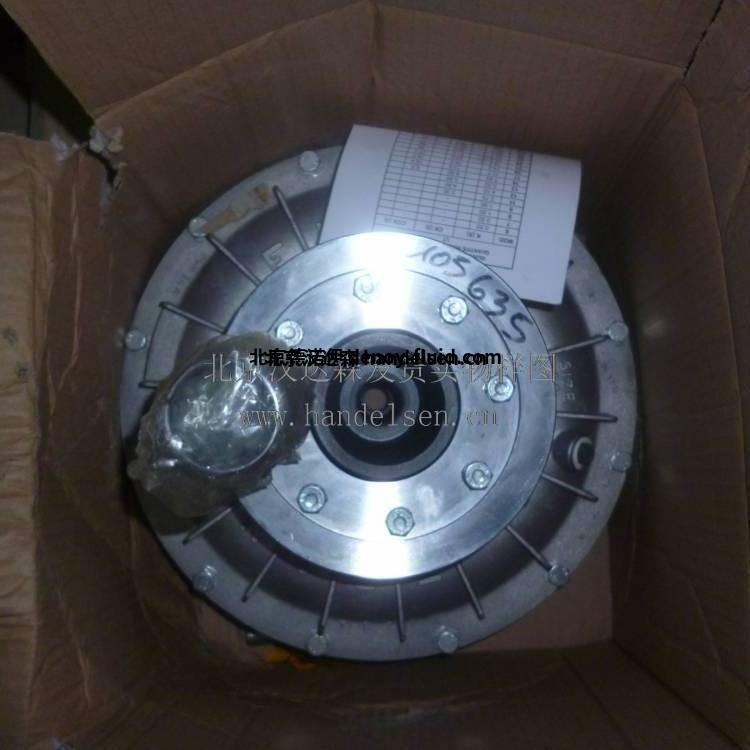

Transfluid限矩型液力偶合器K系列

Transfluid限矩型液力偶合器的产品类型：

1）KRG-CKRG-CCKRG：

基本型液力偶合器带弹性联轴器

2) KRB-CKRB-CCKRB：

带制动轮（...KRB）或制动盘（...KRBP）。

3) KRG3-CKRG3-CCKRG3 ：

带弹性联轴器，可不移动电机情况下换橡胶块。

4) KRD-CKRD-CCKRD：

..KR带输出轴液力偶合器

5) KCG-CKCG-CCKCG：

带半齿型联轴器的偶合器，如需要，可带制动轮（...KCGB）或制动盘（...KCGBP）。

6）KDM-CKDM-CCKDM：

带膜片联轴器的偶合器，如需要，可带有制动轮（...KDMB）或制动盘（...KDMBP）。

Transfluid限矩型液力偶合器K系列的型号示例：

型号示例1：17KRG D=48mm G=90mm Max

型号示例2：17KRB D=48mm G=90mm Max BRAKE DRUM = 315x118

Transfluid基础型号：

17 KRG D=48mm G=90mm Max

Transfluid带制动轮型号：

17 KRB D=48mm G=90mm Max BRAKE DRUM = 315x118

Transfluid限矩型液力偶合器K系列的充液

TransfluidK系列是固定充液型的液力偶合器

Transfluid液力偶合器的充液介质有两种，油和水。

液压油：对于正常的运行温度，使用ISO32 HM油液；

对于温度接近0℃时，推荐使用ISO FD 10（SAE 5W）油液。

水：是为了满足在危险环境中和井下的应用，水介质为水和乙二醇的混合液。

水介质偶合器从型号13K以上开始提供，和标准偶合器外形尺寸相同。

型号后缀“W”表示水介质应用，例如：27KRGW

Transfluid液力偶合器供货时不带油液。

Transfluid液力偶合器配件：

）偶合器

2）易熔塞、报警销

3）弹性块

4）联轴器

5）螺栓、垫片等零部件

应用领域：

1. 矿山 ：

球磨机、棒磨机、破碎机、给料机、滚简筛、带式输送机、刮板输送机、挖掘机、斗轮挖掘机、斗轮堆取料机、浓缩机、提升机、提升绞车、卷扬机、风机、水泵、压滤机

2. 电力： 带式输送机、刮板输送机、磨煤机、斗轮堆取料机、破碎机、碎渣机

3. 冶金： 带式输送机、钢板吊装机、锻造给料机、桥式起重机、门式起重机、挖掘机、磨煤机、校直机、吊车卷缆机构

4. 煤炭： 刮板输送机、带式输送机、转运机、刨煤机、翻车机、破碎机、给煤机、螺旋输送机、提升绞车、龙门式卸煤机、螺旋卸煤机

5. 石油：泥浆分离机、抽油机、抽油泵、石油钻机、近海石油作业船
