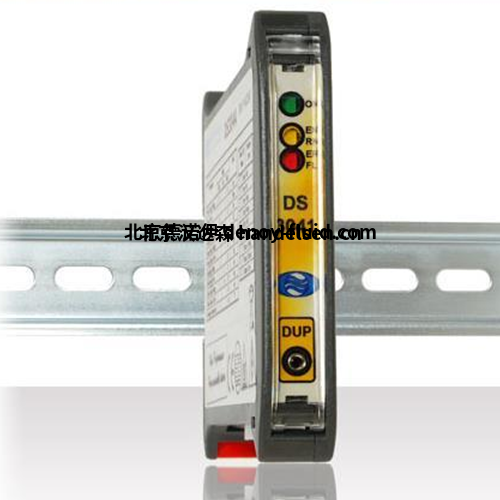

LAM Technologies步进电机驱动器DS3041

LAM Technologies提供全系列的微步进驱动器用户可直接编程.

常欢 QQ：2850590584   手机：13021972807 电话：010-64714988-212 传真：010-64714988-668 邮件：tk9@handelsen.cn

该产品非凡的灵活性源于强大的处理功能和一整套I/O的结合，其中还包括高速计数器和模拟输入和输出。

应用程序开发周期发生在自由的 UDP指挥官为支持产品而提供的软件，在从编程到应用程序调试的每一个步骤中为客户提供帮助。

测试和调试工具是的，例如可以插入断点、一次推进一条指令、实时查看寄存器和变量的内容等。

技术数据

供电电压从18伏直流电到50伏直流电相电流从0.3Arms到1.4Arms，增量为0.1Arms控制方式用户可编程通过免费工具 UDP指挥官表演高达3000rpm，步进分辨率为1/128功能块分配

跳转和子程序调用，有条件和无条件

等待事件

数学32位

逻辑运算(或、与、异或和移位)

等待用户变量可自由声明1字节、2字节、3字节和4字节大小。特殊特点高速计数器也可用于编码器

一个或多个输入转换的报价捕获

计时器

自动电流减少

数字输入4光隔离:DI0、DI1、DI2、DI3可自由使用

在3V至28V的恒定电流下工作

各NPN、PNP或线路驱动兼容数字输出2光隔离:故障

工作电压高达30V 50mA

每个都兼容NPN或PNP模拟输入2转换为11位:AI0、AI1

工作电压范围为-10V至10V

也可用作数字输入模拟输出1转换为10位:AO0

工作电压范围为0V至10V

电流高达10mA保护、警报和诊断过压和欠压、热、相位电机中断

相间短路、相对地短路、相供电短路

每个异常的单一指示

连接通过功能性可拆卸端子板。AWG14以下的电缆部分规模100(高)x 17.5(长)x 119(宽)毫米

3.94英寸高x 0.69英寸长x 4.69英寸宽重量185克

6.5盎司

​
