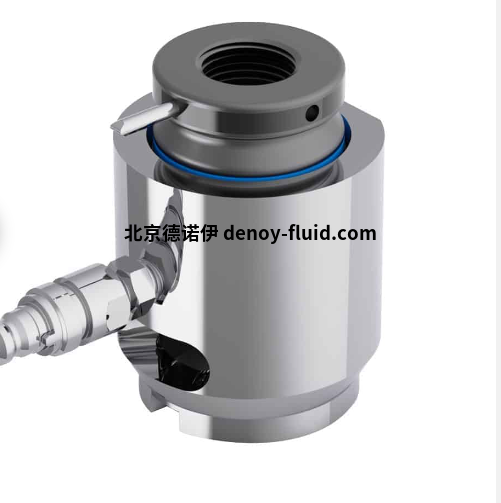

SCHAAF SSV系列液压螺栓拉伸器 可消除扭转载荷的产生

可消除扭转载荷的产生 － 节省日后维护成本，创造经济效益

螺栓的用途是将两个元件紧密地连接在一起。螺栓轴向预紧力是起作用的力，其它任何形式的应力都 会对该用途起破坏作用。例如使用力矩扳手时（液压、电动、气动、力矩倍增器），由于螺母与螺纹、螺 母与支承表面之间会产生摩擦，从而伴随产生扭转载荷（Torsion stress），这意味着不必要地削弱了螺 栓紧固的效果和部件的耐用性，因为扭转载荷是螺栓产生材料疲劳及日后发生自然松动的主要成因。

当使 用 SCHAAF SSV 和 HM 来产生轴向预紧力时，可消除扭转载荷的产生，从而节省日后维护成本，增加 了经济效益。直径从 8mm 到 800mm 之间的螺栓都可以通过使用 SCHAAF SSV 和 HM 获得合适的 轴向预紧力。

型号

SSV PG 1

SSV PG 2

SSV PG 3

SSV PG 4

SSV PG 5

SSV PG 6

SSV PG 7

SSV PG 8

SSV PG1用于螺纹为阶梯型螺栓的拉伸器

降低成本 - 功能强大 - 可重复使用

当完成拉伸及拧紧后，液压螺栓拉伸器可以从螺栓上取下，而液压螺母则需要继续被拧紧在螺栓上。

SCHAAF PG1 系列液压螺栓拉伸器适用于凹槽螺栓。这类螺栓的螺纹分为上下两部分。

优点

系列液压螺栓拉伸器工作原理

使真正的同步拉伸得以实现

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

由于液压螺栓拉伸器和液压螺母轴向拉伸的特点，使真正的同步拉伸成得以实现。同步拉伸有以下明显的

优点: 每个螺栓受力均匀，预紧效果一致，消除零件的不同间隙，加强紧固程度和法兰的密封性能。

不会损坏法兰等元件很容易拆卸通用性强省时、省力

主要性能 SSV PG1单级拉伸螺母

适用于凹进分段式螺纹的螺栓

SSV 可简单放置，可缩短设置时间

由于分段的螺纹长度短，螺母很快可拧到位

由于拉伸器重量较轻而易于操作
