Dr. TRETTER 公差环 弹性连接开槽环介绍
Dr. TRETTER 公差环 弹性连接开槽环介绍
什么是公差环？
| 王新宇 QQ：2668476640 手机微信同步：13390167995 电话：010-64714988-216 传真：010-64714988-668 邮件：2668476640@qq.com |

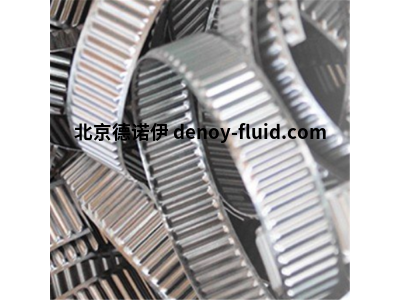

Dr. TRETTER 的公差环是由弹簧带钢制成的开槽环，具有波浪状特性。这些弹性连接的活动原理可以通过散布在周边的许多小压力弹簧来说明。这些弹簧在压入夹套时预紧。这导致摩擦啮合但可拆卸的连接。与连接器元件的压制和粘合相比，这提供了显着的优势，因为可以节省成本。此外，还提高了损坏保护。
与其他连接类型不同，公差环还提供高可传递扭矩。该连接即使在高达 250°C 的工作温度下也能正常工作，适用于高达 450°C 的特殊解决方案。 这就是为什么公差环（也称为距离套筒）是理想的原因，例如，用于连接具有不同热膨胀系数的材料组合。
公差环与其他类型的固定的比较
在机械工程中，创建轴毂连接有不同的可能性：
特别常见的是，通过羽毛键使用正向配合连接。为了连接羽毛键，轴和轮毂都采用了凹槽。在这个凹槽中插入羽毛键。
锁环支持钻孔的（位置）固定。例如，作为安装在滚子轴承上的轴的卡簧
经常使用的收缩原理利用了物质的热延伸，特别是合金。在冷却过程中，部件收缩并连接
粘合剂连接是一种公认的粘合技术。胶水必须根据用途仔细选择
夹紧螺钉可以通过降低结构元件的公差来创建力配合轴毂连接
尽管有许多替代方案，但我们强烈建议使用公差环，因为它们为各种元件提供弹性和可拆卸连接。
公差环 - A100-519
特点：用于标准轴（h9）;可传递扭矩 M [Nm]：1090;允许 径向载荷 P [N]：22300
公差环 - A100-520
特点：用于标准轴（h9）;可传递扭矩 M [Nm]：1150;允许径向载荷 P [N]：23500
公差环 - A100-525
特点：用于标准轴（h9）;可传递扭矩 M [Nm]：1300;允许径向载荷 P [N]：25000
公差环 - A107-512
特点：用于标准轴（h9）;可传递扭矩 M [Nm]：1400;允许 径向载荷 P [N]：26500
公差环 - A107-512
特点：用于标准轴（h9）;可传递扭矩 M [Nm]：1400;允许 径向载荷 P [N]：26500
公差环 - A140-524
特点：用于标准轴（h9）;可传递扭矩 M [Nm]：1800;允许径向载荷 P [N]：32000
公差环 - AN60-515
特点：用于标准轴（h9）;可传递扭矩 M [Nm]：280;允许 径向载荷 P [N]：8800
