德国STUWE收缩盘HSD 83 - 20是一种可拆卸的机械元件

邱佳悦 QQ：2850590586   手机：13370157291 电话：010-64717020-117 传真：010-84786709-666 邮件：sales3@handelsen.cn

1948年，STUWE公司由FriedhelmStüwe创立，主要专注在钢铁和特种机械制造领域。1967年首款热缩盘问世。1976年引入两件式收缩盘，以实现更高的转速和更简单的组装。1987年首个液压锁定收缩盘问世，减少了组装时间。1989年轴套摩擦连接领域的专业知识开发运用。1996年开始生产用于风能行业的收缩盘。1998年开始不断扩大生产能力。


德国STUWE主要产品：

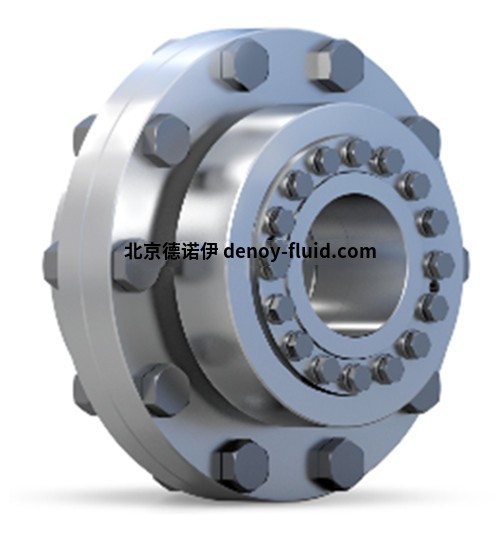

STUWE法兰联轴器FKH系列

STUWE联轴器WK系列

STUWE万向轴连接法兰GF系列

STUWE收缩盘HSD系列

STUWE液压收缩盘HYD系列

STUWE两件式收缩盘SDG

STUWE外夹紧装置AS系列

STUWE内夹紧装置IS系列

在风电领域Stuwe收缩盘主要用于风力涡轮机

每年，数以千计的收缩盘确保风力涡轮机能够安全可靠地利用风力发电。STUWE HSD型收缩盘用齿轮箱空心轴连接主传动系中的转子轴。齿轮箱法兰轴通过以下方式固定在转子轴上FKHA型法兰联轴器。锁定单元类型 AS 加入变速箱轴高速侧的联轴器和制动盘。锁定单元 IS 和 AS 用于发电机之间的直接驱动轴和发电机转子。

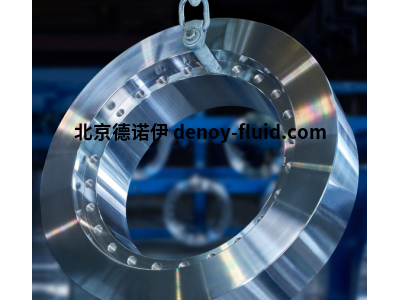

Stuwe收缩盘HSD型是一种可拆卸的机械元件，用于将空心轴连接到轴上。收缩连接是一种免维护、防尘的压配合连接方式，具有广泛的应用。HSD型是风力涡轮机传动系统、包装机或行李分拣系统中轴和轮毂的一种经济有效的连接方式

连接对灰尘不敏感，因为高压配合可防止灰尘进入。由于高表面压力，也防止了缝隙腐蚀。由于没有活动部件，因此没有磨损。收缩盘HSD可以解决，即使经过多年的使用也可以轻松更换。

产品参数

stuwe HSD 81

轴径 38 - 1050 mm

传递扭矩 1,5 - 19958 kNm

stuwe HSD 83

轴径 100 - 1050 mm可

传递扭矩 30 - 23811 kNm

stuwe HSD 20

轴径 20 - 250 mm

传递扭矩 0,15 - 18,3 kNm

低扭矩

stuwe HSD 21

轴径 110 - 730 mm

传递扭矩 16 - 4033 kNm

中等扭矩

stuwe HSD 22

轴径 9 - 1050 mm

传递扭矩 0,02 - 16493 kNm

高扭矩

stuwe HSD 23

轴径 100 - 1050 mm

传递扭矩 26 - 19684 kNm

非常高的扭矩

型号示例：

HSD 24 - 20

HSD 29 - 20

HSD 35 - 20

HSD 40 - 20

HSD 46 - 20

HSD 73 - 20

HSD 78 - 20

HSD 83 - 20

HSD 240 - 21

HSD 260 - 21

HSD 280 - 21

HSD 300 - 21

HSD 460 - 21

HSD 480 - 21

HSD 500 - 21

HSD 530 - 21

HSD 560 - 21

HSD 590 - 21

HSD 620 - 21

HSD 660 - 21

HSD 700 - 21

HSD 750 - 21

HSD 800 - 21

HSD 12 - 22

HSD 125 - 22

HSD 135 - 22

HSD 140 - 22

HSD 420 - 22

更多产品型号 详询北京德诺伊
