瑞士Maxon丝杠轴齿轮箱GP 363922结构紧凑、配置简单

邱佳悦 QQ：2850590586   手机：13370157291 电话：010-64717020-117 传真：010-84786709-666 邮件：sales3@handelsen.cn

maxon致力于研发并生产性能强大的电动驱动器。 我们的DC电机品质优异。 符合工程师们毫不妥协的理念，因而被广泛应用在各种高要求应用场合。 例如美国国家航空火星探测车的驱动力来源就是maxon电机。 此外，还可用在外科手持器械中。 仿真机器人或精密工业设备中也可以找到maxon电机的身影。 甚至是客机、相机镜头和心脏泵中。

50多年来，我们一直致力于根据客户需要提供个性化解决方案、不断提高品质并坚持创新。 我们的模块化系统产品不断扩展，其中包括：

有刷和无刷直流电机

无刷盘式电机

行星齿轮箱、正齿轮箱、特殊齿轮箱

传感器

伺服放大器、位置控制器

高科技CIM和MIM组件

客户定制驱动方案

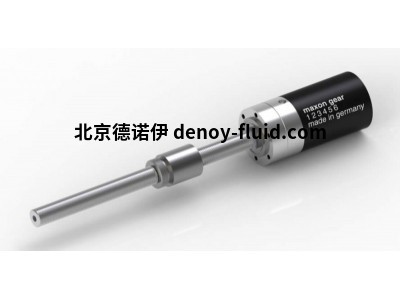

Maxon 丝杠轴齿轮箱GP

内置轴向轴承可承受高轴向负荷。 提供公制丝杠、滚珠丝杠以及梯形丝杠。

结构紧凑、配置简单的主轴驱动作为全套系统 带适合于高轴向负载的集成式轴向支承。 采用滚珠循环主轴和公制主轴的设计结构。

Maxon motor 363922

丝杠轴减速箱 GP 32 S Ø32 mm, 公制丝杠, M10 x 1

一般数据

齿轮箱类型 GP

外径 32 mm

版本 带公制丝杠轴的丝杠轴齿轮箱

主轴齿轮箱数据

级数 4

减速比 318 : 1

减速比 389376/1225

Max电机轴直径 4 mm

Max进给速度 0.4 mm/s

Max进给力（连续） 1133 N

Max进给力（瞬时） 1350 N

输出端相对于输入端的旋转方向 =

Max效率 16 %

空载下齿轮箱平均背隙 1 °

机械定位精度 0.034 mm

惯量 0.7 gcm²

齿轮箱长度（L1） 71.1 mm

Max连续输出功率 16 W

Max瞬时输出功率 20 W

技术参数

丝杠轴长度 200 mm

输出端轴承 球轴承

径向间隙 Max0.05 mm, 5 mm（距离法兰）

Min轴向间隙 Max 0.008 mm

Max径向载荷 400 N, 15 mm（距离法兰）

Max轴向载荷（动态） 2700 N

Max轴向压配合力 2700 N

Max连续输入转速 8000 rpm

Max瞬时输入转速 8000 rpm

建议温度范围 -15...+80 °C

扩展温度范围 80...+80 °C

高温高压灭菌次数 0

重量 387 g

型号示例：

Maxon motor 363922

Maxon motor 363923

Maxon motor 363924

Maxon motor 363925

Maxon motor 363926

Maxon motor 363927

Maxon motor 363928

Maxon motor 363929

Maxon motor 363930

Maxon motor 363931

更多产品型号 详询北京德诺伊
