瑞士Maxon行星齿轮箱GP 134767转矩可达120 Nm

邱佳悦 QQ：2850590586   手机：13370157291 电话：010-64717020-117 传真：010-84786709-666 邮件：sales3@handelsen.cn

maxon致力于研发并生产性能强大的电动驱动器。 我们的DC电机品质优异。 符合工程师们毫不妥协的理念，因而被广泛应用在各种高要求应用场合。 例如美国国家航空火星探测车的驱动力来源就是maxon电机。 此外，还可用在外科手持器械中。 仿真机器人或精密工业设备中也可以找到maxon电机的身影。 甚至是客机、相机镜头和心脏泵中。

50多年来，我们一直致力于根据客户需要提供个性化解决方案、不断提高品质并坚持创新。 我们的模块化系统产品不断扩展，其中包括：

有刷和无刷直流电机

无刷盘式电机

行星齿轮箱、正齿轮箱、特殊齿轮箱

传感器

伺服放大器、位置控制器

高科技CIM和MIM组件

客户定制驱动方案

Maxon行星齿轮箱（GP）

maxon行星齿轮箱功率高，但占用的空间小： 转矩可达120 Nm。

精密斜齿轮和行星齿轮齿轮箱与maxon电机匹配。 齿轮箱在出厂前与目标电机的直接匹配颇有益处。 电机主动轮作为一级减速的输入齿轮并与电机轴固定连接。

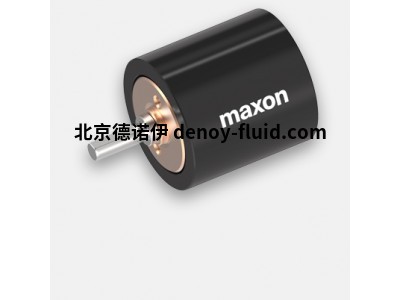

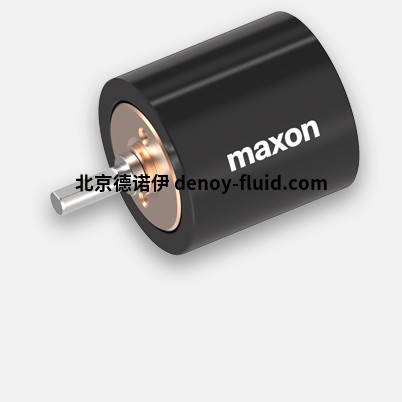

Maxon motor 134767

行星齿轮箱GP 22 B Ø22 mm，0.1 - 0.3 Nm，烧结轴承

一般数据

齿轮箱类型 GP

外径 22 mm

版本 标准型号

齿轮箱数据

减速比 24 : 1

减速比 1539/65

Max电机轴直径 2 mm

级数 2

Max连续转矩 0.15 Nm

瞬时允许输出转矩 0.225 Nm

输出端相对于输入端的旋转方向 =

Max效率 81 %

空载下齿轮箱平均背隙 1.6 °

惯量 0.05 gcm²

齿轮箱长度（L1） 19.5 mm

Max连续输出功率 5.2 W

Max瞬时输出功率 7.9 W

技术参数

输出端轴承 烧结轴承

径向间隙 Max0.06 mm, 6 mm（距离法兰）

轴向间隙 0.02 - 0.1 mm

Max径向载荷 12 N, 6 mm（距离法兰）

Max轴向载荷（动态） 8 N

Max轴向压配合力 100 N

Max连续输入转速 8000 rpm

Max瞬时输入转速 8000 rpm

建议温度范围 -15...+100 °C

扩展温度范围 -30...+100 °C

高温高压灭菌次数 0

重量 48 g

型号示例：

Maxon motor 134767

Maxon motor 134768

Maxon motor 134769

Maxon motor 134770

Maxon motor 134771

Maxon motor 134772

Maxon motor 134773

Maxon motor 134774

Maxon motor 134775

Maxon motor 134776

更多产品型号 详询北京德诺伊
