ROEMHELD 数控机床立式虎钳KNC WS1.3150机械/液压操作

概述

KNC 机械液压机床副，用于工具制造、模具制造、夹具制造和生产。 机械液压力传输和导轨螺杆集成在滑块主体中，并完全封装。使用曲柄手柄进行手动夹紧，操作简单方便。6 级夹紧力选择和角度驱动可作为可加装的选件。钢制底座具有最小变形，配备淬硬和磨削导轨，线性导轨几乎没有滑动，确保了最高精度。有以下 3 种钳口宽度可供选择：

最大夹紧力

KNC 100: 25 kN

KNC 125: 40 kN

KNC 160: 50 kN

该机器可满足对夹紧质量的严格要求。机械液压力传递和导螺杆

机械液压力传递装置和导螺杆集成在滑块主体中，并完全密封。使用曲柄手柄进行手动夹紧，操作简单方便。

手柄。6 级夹紧力选择和角度驱动可作为可加装的选件。钢制底座

钢制底座具有最小的变形，配备有淬硬和磨削过的导轨以及线性导轨，滑块几乎没有间隙。

滑块几乎没有间隙，确保了最高精度。

钢制底座不易变形，固定卡爪的最佳固定方式以及较长的内部线性导轨确保了最高精度。

可以使用几乎所有已知和现有的 EL/NC 夹爪以及范围广泛的

KNC 夹爪，实现了通用性。

由于力传递和导螺杆完全密封，因此可实现最高的加工安全性。

不会积存切屑。

滑块的拆卸方便了夹持系统的简单快速清洁。

从而减少了高成本停机时间。

由于采用了经过数十年验证的插销式快速调节装置，因此可快速适应不同的夹紧范围。

范围，只需在曲柄手柄上花费最小的力气即可实现。

ROEMHELD 为数控机床和铣削操作提供各种精密机器虎钳，并提供水平和垂直安装选项。

全液压和液压机械式虎钳可提供高速加工所需的稳定夹紧力，大大降低操作人员的疲劳度。

精密虎钳可夹持多种不同的工件，有三种型号： 五轴虎钳、机床虎钳和自定心虎钳的夹紧力可达 22,500 磅。 浏览以下同心夹持和工件夹持虎钳产品。

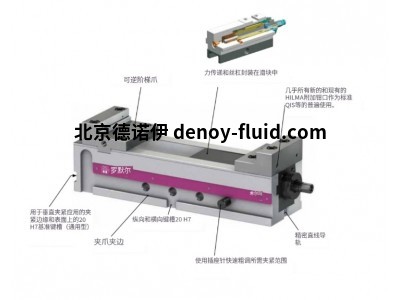

特点

可逆式阶梯钳口

机械液压传动

夹持边缘和表面上的 20 H7 基准键槽用于垂直夹持应用

夹爪的夹持边缘

纵向和横向键槽 20 H7

通过插销快速调整夹持范围

精密线性导轨

通用于几乎所有新的和现有的 ROEMHELD 附加卡爪，如标准卡爪、QIS 卡爪等。
