中间法兰翻板 DKZ 110

蝶阀 110 系列是用于法兰的紧密关闭中间法兰阀，符合 DIN EN 1092 标准。保证绝对密封性符合DIN EN 12266泄漏率A标准。外壳是一体式的，密封套有两种型号，可互换和牢固硫化。蝶阀适用于固体、液体和气体介质，温度范围为 -40 至 +200 °C。 对于温度高于 200 °C 的热气体，该系列可作为金属密封版本的节流阀提供。

warex valve DKZ110特性

· 免维护设计，无需后续润滑

· 具有高自承载能力的外壳

· 中央安装、有利于流动设计的阻尼盘，带有特殊的轴连接

· ，确保两个流动方向的绝对密封性

· 可更换密封件

· 带有横向突出和附加密封条的密封件确保法兰之间的完美

· 密封，无需额外的法兰密封件

· 高性价比设计

· 轴端和阀头设计用于构建各种

· 驱动选项，接口符合 DIN/ISO 5211 标准

· 提供 -Ex- 版本，用于 0/20 区，包括型式检验

· 高达 DN 400 不锈钢外壳，通常有库存

warex valve DKZ110材料

外壳

硅铝、钢、不锈钢 翻板盘

铸钢、不锈钢、涂层、研磨和抛光

袖口丁腈橡胶、海帕隆、三元乙丙橡胶、FPM、硅胶等 轴 + 插口

不锈钢 1.4571 + 1.4057 +

1.4542

插座

MS， 聚四氟乙烯， 青铜， 聚醚酮

O 形圈

丁腈橡胶、FPM

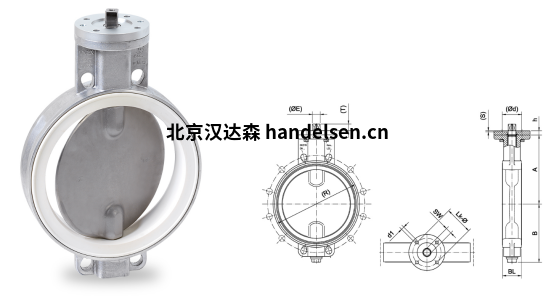

warex valve DKZ110建设

1. 箱

2. 碟片

3. 袖

4. 浪

5. 挡圈

6. O型圈

7. 中间法兰/灯笼

8. 球果

9. 油封

10. O型圈

11. 密封螺钉

12. 端板

warex valve DKZ110规格

蝶阀作为基本元件，带有自由轴端，用于根据 DIN 或 ANSI 在法兰之间夹紧；

蝶阀可带内置网格手柄；可带电动执行器的蝶阀；

· 公称直径范围：DN 50 – DN 600

· 工作温度：-40 °C 至 +200 °C*

· 压差：高达 10 巴*

· 袖带可更换或牢固硫化
