SEIKA 传感器盒SB2G 用于双轴倾角测量
SEIKA 传感器盒SB2G 用于双轴倾角测量
SEIKA Mikrosystemtechnik是一家总部位于德国的微系统技术公司，专注于开发、制造和销售微型传感器和微流体控制系统，为各种应用领域提供解决方案。
| 王新宇 QQ：2668476640 手机：13390167995 电话：010-64714988-216 传真：010-64714988-668 邮件：tk8@handelsen.cn |
 |
 |

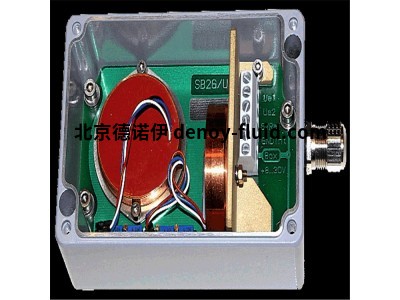

SB2G 传感器盒是一个压铸铝外壳（IP65），内置两个 NG 型传感器，用于双轴倾角测量。
传感器盒还包含两个电压标准化放大器，每个放大器都有 0 至 5 伏的信号输出和高度稳定的传感器电压电源，可用作外部基准。放大器还包含一个有源低通滤波器，其上限截止频率或沉淀时间常数可在较宽的范围内根据测量任务进行调整，还包含干扰电压滤波器，以确保电磁兼容性。传感器和放大器与外壳电隔离，以防止未定义的接地电流造成干扰信号。
与 SB2I 相比，SB2G 使用更大的倾角传感器（NG...），测量精度更高。所用传感器的灵敏度温度误差通过特殊的电子温度补偿器进行补偿。
密封的金属电缆接头和传感器盒坚固的全金属主体的紧凑尺寸使这一高品质测量系统可在恶劣的工作条件下使用。
SB2G 可用于在恶劣环境下进行精确的双轴倾角测量，每个轴都有 0 至 5 伏的输出信号，而且不受空间限制，因此绝对有必要使用较小的 SB...。除了上述适用于小型 SB... 的应用外，SB2G 还特别适用于汽车温度范围内的精确测量，因为在汽车温度范围内，线性度和温度误差较小尤为重要。
特征：
坚固的压铸铝外壳（IP65）
坚固的 3.2 毫米基板四点安装，无扭力
集成电压标准化放大器，可输出 0 至 5 伏信号
复杂的温度误差补偿
9 至 30 伏电源
SB2G 的输出信号根据客户规格进行校准
传感器和电压标准化放大器与外壳电隔离
复杂的 EMC 保护电路
高度稳定的传感器工作电压
提供 5V 基准电压
动态行为可编程
工作电压极性反接保护
抗机械过载能力强
技术参数：
连接端子 6 x 1.5mm2
电缆接头 M12 x 1.5（金属，带集成夹线套）
测量范围、分辨率等取决于所使用的 NG 传感器
防护等级 IP65
安装位置 壁式安装
工作电压 9V ... 30V
工作电流约 5 mA
标准化测量输出电压范围 0.5V ... 4,5V
测量信号零电压 2.5 伏
最大输出电压范围 0.05V ... 4,95V
输出电阻 100 欧姆
考虑到动态要求，电容信号输出负载能力为任意值
参考输出电压 5V±0.005 伏（最大 0.5 毫安）
设置控制器 信号零 (2.5V)，放大
有源低通滤波器，三阶，最小纹波
工作温度 -40...+85°C
部分型号：
B1, B2, B3，NB3
BDK3, BDK10, BDK100
BD-Sensoren
N2, N3, N4
NA2-05, NA2-10, NA3-30,
NA4-45, NA4-70
NG2, NG3, NG4
NGI2, NGI3, NGI4
NGU2, NGU3, NGU4
NG360
SB1I
SB2I
SB1U
SB1S
SBS1U
SB360
SBG2U
SBG3I
SBL1
SBL1S
XB1i
XB2I
XB1U
XB1S
XBS1U
SC485B
