       miniBOOSTER增强系统HC增压器系列

MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半时间内，公司名称为 Iversen Hydraulics ApS。2000 年，公司更名为 miniBOOSTER Hydraulics A/S。在这期间，miniBOOSTER 产品逐渐被各个领域采用，并开发出产品应用程序。因此，我们成功地成长为全球往复式增压器制造商，产品通过全球销售网络行销世界各地。现在，miniBOOSTER产品能够解决多数领域的增压要求。产品程序包括针对压力达 5,000 bar、流量达 70 l/min 以及几乎各种流体媒介的解决方案。这充分证明了miniBOOSTER在现有产品以及动力产品开发方面的努力和成就。MiniBOOSTER 通过了ISO 9001 认证，并且骄傲地成为几大关键应用领域的认可

　　基本设计包括低压活塞 (LP)、高压活塞 (HP) 以及双稳态换向阀 (BV1)。单向阀 (DV) 是可选功能。



　　在系统压力下，液压流体流向端口 IN。流体通过端口 H 径直流经止回阀 KV1、KV2 和 DV(如果有)。此时全部流体通过增压器，然后高压侧 H 液压缸快速向前运动。随着液压缸遇到阻力，高压侧 H 的压力增加，直至达到液压泵提供的压力。达到液压泵提供的压力后，止回阀 KV1 和 DV 关闭，液压油流向 Vol 1。双稳态阀 BV1 通过 Vol 3 连接到通向油箱的 Vol 2。泵的压力传递到 Vol 1 后，活塞向下运动。

　　当活塞向下运动到***底端后，先导供油 1 压力增大，从而导致双稳态阀 BV1 变换位置。流体被引导流向 Vol 2，活塞向上运动，从而以更大的压力输送流体。***终，压力由低压活塞 LP 与高压活塞 HP 的空间比决定。

　　一旦高压活塞 HP 运动到顶端，先导供油 1 将连接到油箱，双稳态阀 BV1 返回原始位置，循环重复进行，直至到达要求的终端压力。达到终端压力后，增压器停止运行，并且只有在需要维持高压侧 H 的压力时才再次运行。

　　压力可以通过先导止回阀 DV(如果有)从高压侧释放。通过将端口 R 连接到压力源，将端口 IN 连接到油箱，先导供油 3 的压力将会增大，从而允许高压侧 H 的流体流回油箱。

　　MiniBOOSTER 产品分类

　　1. 不锈钢增压器5个系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列（示例型号：HC7W 6.6 A 11）

　　A系列HC1W 型号：HC1W1.2A 1

　　2. 带滤芯增压器4个系列如下：HC1-9系列，HC2-9系列，HC3-9系列（HC3-9 3.2 B 9），HC7-9系列（示例型号：HC7-9 6.6 B 9）

　　3. 双媒介增压器3个系列：HC2D系列（示例型号：HC2DHW4A 1），HC6D系列，HC9D系列（示例型号：HC9D2W 5.2 A 1）

　　4. 油增压-HC增压器： HC1系列，HC2系列（示例型号：HC2 1.5A 1），HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列

　　5. 增强系统-HC增压器4个系列：HC22系列，HC25系列（示例型号：HC25 5.0 A 1），HC62-013系列，HC63-013(示例型号：HC63-013 20 A 1、HC63-013 8.2 A 1)系列

　　6. 增压系统M-HC增压器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列（示例型号：M-HC2D-012-1K），M-HC-013系列，M-HC22系列，M-HC25系列，便携式增压器系统 M-HC7 800bar系列，便携式增压器系统 M-HC7 2000bar系列，增压器系统 M-HC6系列

 增强系统-HC增压器4个系列：HC22系列，HC25系列，HC62-013系列，HC63-013系列

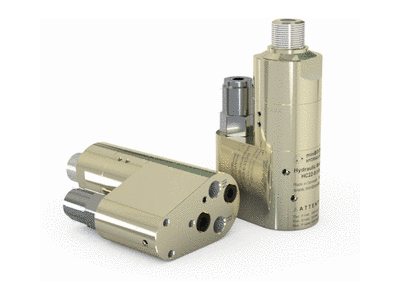

　　A 系列HC22

　　HC22，出口压力可调

　　版本：11个不同的强化因素

　　PIN：20 - 207 bar(入口压力)

　　PH：最大800 bar(出口压力)

　　PRETURN：尽可能低(回油箱压力)

　　POUTLET：PH =(PIN - PRETURN)x i(强化)

　　安装：内联管

　　配件：可提供先导式卸料阀

　　A模型=没有放泄阀

　　B型=带放空阀

　　G模型=直接按比例控制

　　材料证书3.1根据要求

　　描述

　　HC22是一个紧凑的单位，重量只有2.3公斤。 它非常适用于需要建造和保持高压的各种应用场合。

　　HC22将供油压力提高到更高的出口压力，并自动补偿机油消耗量，以保持高压。

　　HC22包含一个减压阀(PRV)，用于控制进入增压器部分的进口压力，以及一个可选的孔口，用于将进口流量减至所选增压比所允许的最大值。

　　集成的减压阀(PRV)可以保护升压器和高压工具免受过高的压力。 无论油箱管路压力如何变化，都能确保稳定的高压。

　　B系列 HC25

　　HC25用于气缸的快速前进

　　版本：11个不同的强化因素

　　密码：20 - 207 bar(入口压力)

　　PH：最大800 bar(出口压力)

　　PRETURN：尽可能低(回油箱压力)

　　POUTLET：PH =(PIN - PRETURN)×I(强化)

　　安装：内联管

　　配件：可提供先导式卸料阀

　　A模型=没有放泄阀

　　B型=带放空阀

　　材料证书3.1根据要求

　　描述

　　HC25是一个紧凑的单位，重量只有2.3公斤。 它非常适用于需要建造和保持高压的各种应用场合。

　　HC25采用了一个平衡阀，通过引导全部进口流量直接通过增压器部分，直至达到设定压力，从而允许气缸快速向前运动。 然后平衡阀打开，增压器开始振荡。

　　高压侧H到达时HC25增压器会自动停止。 增压器将不断补偿油耗，以保持高压。 出口压力的调节是通过改变供应压力来进行的。

　　增压器上可以安装一个可选的节流孔，以将入口流量减至所选增压比所允许的最大值。

　　C系列 HC62-013

　　主要特征

　　自动启动(顺序阀)

　　高压 - 高达800 bar(11,600 psi)

　　快速灌装 - 系统流量达300 l / min

　　延长使用寿命

　　健壮的设计

　　灵活的设计 - 几个助推器/集约化比率

　　从旁路切换到强化流程

　　最大入口压力= 345bar

　　可调出口压力

　　安装：内联管或法兰

　　A模型=没有放泄阀

　　B型=带放空阀

　　G模型=直接按比例控制

　　描述

　　HC62-013在线增压系统设计用于增加泵的液压压力。 它只在需要时运行，以节省能源。

　　该系统通过能够在高压下提供流动而是动态的。

　　该系统的功能简单，但聪明。 当工作负荷的背压达到接近泵最大压力的设定值时，液压油直接从泵旁路到最大流量的工作负荷。

　　一个顺序阀打开并将油引导至增压器，这使得压力升高。 最大泵压和高压之间的转换在没有用户介入的情况下发生，并确保所有时间的工作负荷将以相对于所需高压的最高速度被驱动。

　　安装一个安全阀来控制系统可以输出的最大允许压力，允许增压器在确定的压力下产生更高的最终压力。

　　简易安装

　　HC62-013配有四个安装孔用于贯穿螺栓安装。 四个连接端口逻辑上成对并且在HIC块上彼此成一行放置。 所有的表面都是电镀的，具有良好的保护和精细的表面光洁度。

　　HP法兰安装是可选的。 此外，为了实现更高的流量，可以使用多个HC62增压器。

　　D系列HC63-013

　　主要特征

　　自动启动(顺序阀)

　　高压 - 高达800 bar(11,600 psi)

　　快速灌装 - 系统流量达300 l / min

　　延长使用寿命

　　健壮的设计

　　灵活的设计 - 几个助推器/集约化比率

　　从旁路切换到强化流程

　　最大入口压力= 345bar

　　可调出口压力

　　安装：内联管或法兰

　　A模型=没有放泄阀

　　B型=带放空阀

　　G模型=直接按比例控制

　　描述

　　HC63-013在线增强系统设计用于增加泵的液压压力。 它只在需要时运行，以节省能源。

　　该系统通过能够在高压下提供流动而是动态的。

　　该系统的功能简单，但聪明。 当工作负荷的背压达到接近泵最大压力的设定值时，液压油直接从泵旁路到最大流量的工作负荷。

　　一个顺序阀打开并将油引导至增压器，这使得压力升高。 最大泵压和高压之间的转换在没有用户介入的情况下发生，并确保所有时间的工作负荷将以相对于所需高压的最高速度被驱动。

　　安装一个安全阀来控制系统可以输出的最大允许压力，允许增压器在确定的压力下产生更高的最终压力。

　　简易安装

　　HC63-013有四个安装孔用于贯穿螺栓安装。 四个连接端口逻辑上成对并且在HIC块上彼此成一行放置。 所有的表面都是电镀的，具有良好的保护和精细的表面光洁度。

　　HP法兰安装是可选的。 此外，为了实现更高的流量，可以使多个HC63增压器进行法兰连接。
