miniBOOSTER增压器HC21.5A 1

高伟 QQ：2853369888   手机：17710704891 电话：010-64714988-215 传真：010-64714988668 邮件：tk5@handelsen.cn

MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半时间内，公司名称为 Iversen Hydraulics ApS。2000 年，公司更名为 miniBOOSTER Hydraulics A/S。在这期间，miniBOOSTER 产品逐渐被各个领域采用，并开发出产品应用程序。因此，我们成功地成长为全球往复式增压器制造商，产品通过全球销售网络行销世界各地。现在，miniBOOSTER产品能够解决多数领域的增压要求。产品程序包括针对压力达 5,000 bar、流量达 70 l/min 以及几乎各种流体媒介的解决方案。这充分证明了miniBOOSTER在现有产品以及动力产品开发方面的努力和成就。MiniBOOSTER 通过了ISO 9001 认证，并且骄傲地成为几大关键应用领域的认可

　　基本设计包括低压活塞 (LP)、高压活塞 (HP) 以及双稳态换向阀 (BV1)。单向阀 (DV) 是可选功能。

　　在系统压力下，液压流体流向端口 IN。流体通过端口 H 径直流经止回阀 KV1、KV2 和 DV(如果有)。此时全部流体通过增压器，然后高压侧 H 液压缸快速向前运动。随着液压缸遇到阻力，高压侧 H 的压力增加，直至达到液压泵提供的压力。达到液压泵提供的压力后，止回阀 KV1 和 DV 关闭，液压油流向 Vol 1。双稳态阀 BV1 通过 Vol 3 连接到通向油箱的 Vol 2。泵的压力传递到 Vol 1 后，活塞向下运动。

　　当活塞向下运动到***底端后，先导供油 1 压力增大，从而导致双稳态阀 BV1 变换位置。流体被引导流向 Vol 2，活塞向上运动，从而以更大的压力输送流体。***终，压力由低压活塞 LP 与高压活塞 HP 的空间比决定。

　　一旦高压活塞 HP 运动到顶端，先导供油 1 将连接到油箱，双稳态阀 BV1 返回原始位置，循环重复进行，直至到达要求的终端压力。达到终端压力后，增压器停止运行，并且只有在需要维持高压侧 H 的压力时才再次运行。

　　压力可以通过先导止回阀 DV(如果有)从高压侧释放。通过将端口 R 连接到压力源，将端口 IN 连接到油箱，先导供油 3 的压力将会增大，从而允许高压侧 H 的流体流回油箱。

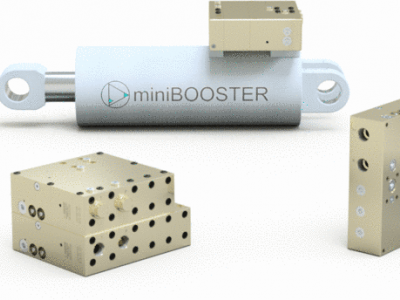

　MiniBOOSTER 产品分类

　　1. 不锈钢增压器5个系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列（示例型号：HC7W 6.6 A 11）

　　A系列HC1W 型号：HC1W1.2A 1

　　2. 带滤芯增压器4个系列如下：HC1-9系列，HC2-9系列，HC3-9系列（HC3-9 3.2 B 9），HC7-9系列（示例型号：HC7-9 6.6 B 9）

　　3. 双媒介增压器3个系列：HC2D系列（示例型号：HC2DHW4A 1），HC6D系列，HC9D系列（示例型号：HC9D2W 5.2 A 1）

　　4. 油增压-HC增压器： HC1系列，HC2系列（示例型号：HC2 1.5A 1），HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列

　　5. 增强系统-HC增压器4个系列：HC22系列，HC25系列（示例型号：HC25 5.0 A 1），HC62-013系列，HC63-013(示例型号：HC63-013 20 A 1、HC63-013 8.2 A 1)系列

　　6. 增压系统M-HC增压器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列（示例型号：M-HC2D-012-1K），M-HC-013系列，M-HC22系列，M-HC25系列，便携式增压器系统 M-HC7 800bar系列，便携式增压器系统 M-HC7 2000bar系列，增压器系统 M-HC6系列

　　型号         增压系数 i          泄流阀             连接             型号

　　HC2          1.5                     A = (无) / A 型      9            HC21.5A 1

　　HC2版本：11个不同的强化因素

　　P IN：20-207 bar(入口压力)

　　PH：最大800 bar(出口压力)

　　PRETURN：尽可能低(回油箱压力)

　　POUTLET：PH =(PIN - PRETURN) (强化)

　　安装：内联管

　　配件：可提供先导式卸料阀

　　A模型=没有放泄阀

　　B型=带放空阀

　　G模型=直接按比例控制

　　描述

　　HC2-9是一款紧凑型液压滤芯miniBOOSTER，重量只有1.0公斤。 适用于需要将装置安装在歧管，气缸或其他装置上或其中的特殊应用场合。

　　HC2-9将供油压力提高到更高的出口压力，并自动补偿油的消耗量以保持高压。 出口压力的调节是通过改变供应压力来进行的。

　　流量

　　Intensification factor

　　iMax. outlet flow

　　l/minMax. inlet flow

　　l/min

　　1.21.28.0

　　1.51.08.0

　　2.02.012.0

　　2.82.213.0

　　3.22.515.0

　　4.02.014.0

　　5.01.614.0

　　6.61.313.0

　　9.00.913.0

　　13.00.612.0

　　20.00.312.0

　　外形尺寸

　　功能

　　基本操作在功能图中进行了说明。 油通过方向阀CV进入IN端口，通过止回阀KV1，KV2和DV自由流动到高压侧H.在这种情况下，通过增压器的最大流量实现了快速前进功能。

　　当在高压侧H达到泵压时，阀KV1，KV2和DV将关闭。 最终压力将由摆动泵单元OP实现。 当达到高压侧H的最终压力时，装置将自动失速。 如果由于消耗或泄漏导致高压侧压力降，则OP阀将自动运行以保持最终压力。

　　miniBOOSTER增压器HC21.5A 1
