Schwille-Elektronik传感器系列之测量探头
陈聪霞 QQ:2850590593 手机:18518172431 电话:010-64717020-178 传真:010-84786709-666 邮件:sales17@handelsen.cn |
Schwille-Elektronik传感器系列之测量探头
其特点:用于干扰电压测量探头/ EMC传感器
测量探头

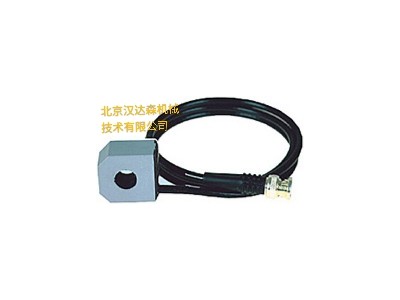

干扰电压测量探头/ EMC传感器
使用干扰电压测量探头,可以记录电源线和控制线上的干扰电压,并在采取补救措施后记录衰减。测量探头将干扰功率与9 KHz到30 MHz范围内的干扰电压成正比,并以50 ohms定义输出。频谱分析仪,扫描仪或KW接收器可用作测量设备。
技术数据:
高频电流互感器1V / A。
频率范围:9 KHz至30 MHz。
纹波:±2.5 dB。
输出阻抗:50欧姆。
BNC连接器:连接电缆的长度:1米RG 58 /U。
带电电缆的最大直径:13 mm
外壳:HxWxD 35x35x20 mm。
工作温度:0 .. + 50°C。
重量180克
订单号。100-910:干扰电压测量探头
根据DIN VDE 0107的一维测量线圈
测量线圈用于记录交变磁场。它可以将磁场强度直接转换为50 Hz至1000 Hz范围内的交流电压,具有交流电压范围的普通万用表可以用作测量和显示设备。在50 Hz磁场下的关系为:1 mVAC = 1 uTesla。
技术数据:
测量线圈:1mV AC = 1 uTesla,
频率为50 Hz :50 Hz至1000 Hz。
精度:满量程的±5%。M.
输出阻抗:低阻抗约32欧姆。
插头:红色,黑色香蕉插头。
线圈直径:113 mm,圆形
线圈架:直径115 mm 圆形,高度15 mm
测量面积:100 cm2
匝数:318转
工作温度:0 .. + 50°C。
重量180克
测量电压与频率成比例增加。因此,必须在更高的频率下获得一个分频系数。
例子:
50 Hz 100 mV AC对应于100 uTesla 1:1
100 Hz 100 mV AC对应于50 uTesla 1:2
200 Hz 100 mV AC对应于25 uTesla 1:4400
Hz 100 mV AC对应于12.5 uTesla 1:8
等
