Conductix自动排缆式电缆卷筒ORION简介
| 吴亚男 QQ：2853369884 手机：17718583804 电话：010-64714988-212 传真：010-64714988-668 邮件：tk2@handelsen.cn |
 |
Conductix-自动排缆式电缆卷筒ORION简介

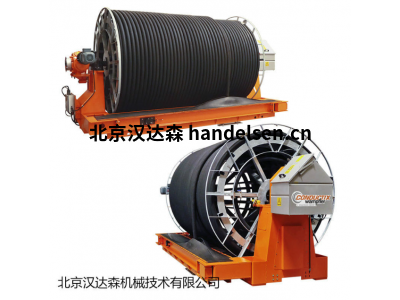

地下工程设备专用 ORION-自动排缆式电缆卷筒
ORION-自动排缆式电缆卷筒是一种特殊设计和制造的移动供电类装置，其应用形式是为隧道、码头或恶劣工况下使用的大型设备输送中低压电源。作为主机设备的一部分，通常由主机设备对其进行集中控制，如果必要，可以配置独立的手动控制箱来实现就地控制。
ORION-自动排缆式电缆卷筒配备有自动绕缆装置。通常情况下，可缠绕长达1500m 的电缆，从技术角度看，如此长度的电缆使用ORION-电缆卷筒是佳解决方案，滑环可以采取内置式或外置式安装等两种方式，可更好的满足客户 对空间的要求。
>
Conductix自动排缆式电缆卷筒ORION简介
基本特点
应用环境 隧道/码头
环境温度 0°C - +50°C
相对湿度 30% ~ 90%
海拔高度≤海平面上1000 米
安装方式 机架底部4 个安装圆孔
驱动方式 标配: 三相异步电机
选配: 气动或液压马达
制动方式 标配: 无制动器
选配: 气动或电动制动器
限位开关 4个触点
供电滑环 低压:电压等级1 KV， 电流≤800 A
中压: 3~20KV，电流≤600A
IP 55 防护等级
导缆架移动形式自动和同步运行
标准配置
筒体 Q235B钢板喷漆处理RAL9001
机架高强度工字钢喷漆处理 RAL9001
减速箱箱体为灰色喷漆的高强度铸铁制作，内部齿轮是经过特殊处理的钢制作，轴是采用 高强钢制作，飞溅润滑
马达/电机 230/400VAC 50HZ，防护等级IP55，绝缘等级F，铸铝或铸铁壳体
供电滑环 安装于筒体内部，动力环为青铜铸造，辅助环为黄铜材料，碳刷为铜石墨材料，绝 缘子为加强型玻璃纤维塑料
紧固件 镀锌钢 8.8 级
导缆架形式链条驱动
选配项
特殊马达 特殊电压等级≤660VAC
适应温度 -15C° ~ +40C° / 湿度 90%
气动
液压
力矩马达，8 极，230/400VAC，三相，H 级
制动器 气动式：壁厚8mm，刹车片厚6mm
可调节的安全电磁制动器(安装在电机上)
紧固件 不锈钢
油漆颜色应客户要求，喷漆类型及喷涂层数应客户要求
防冷凝加热器 100W/220V 或 200W/220V, 出厂前接入接线盒内部端子排
接线盒 IP55防护等级，提供接线端子排
工厂简介：
Conductix-Wampfler由Delachaux集团全资拥有，是为所有类型的移动设备和机械设计和制造高效能源和数据传输系统的全球之一。
Conductix-Wampfler所有设备都在严格的环境，高产品质量以及客户的应用和操作条件下进行设计和制造。
自1902年以来，Conductix-Wampfler一直专注于移动电气化系统领域。在上个世纪，Conductix-Wampfler不断为全球的工业客户开发创新的导电和感应能源和数据传输解决方案。今天，Conductix-Wampfler自豪地为世界上大的物料搬运，自动化和公共交通客户提供服务。Conductix-Wampfler的专业人员还为光纤和光缆机械业务的客户提供支持。
Conductix-Wampfler提供所有可用的技术和产品，以满足灵活和移动的能源和数据传输要求，所有这些都来自同一个来源。我们的客户可以从我们公正的咨询，工程和合适的产品中受益。
Conductix-Wampfler在帮助客户实现业务目标方面提供丰富的经验。我们代表完全一致的概念，涵盖从第一次咨询到接受定制的预装配，到测试程序和现场安装的所有内容。
Conductix-Wampfler型号示例：
Conductix-Wampfler FR-450N066
Conductix-Wampfler N505 11 BNA47 1C33M1436VS 3T H7+7C180+TF05012F062
Conductix-Wampfler BNA_15_1VNO_M614_RS_51T_C120
Conductix-Wampfler EXEL4_2P_18T_C080_20_TRA
Conductix-Wampfler BNA15.1VN0.M614RS 51TC120
Conductix-Wampfler EXEL4 2P 18TC080-PT=10
Conductix-Wampfler FR-47C0026
Conductix-Wampfler FR-450N066
Conductix-Wampfler BNA47.2CN44.M1847VS3TH12+TFO40.12FO62.5
Conductix-Wampfler 28P0031
Conductix-Wampfler FR-450N066/1-00
Conductix-Wampfler EXEL3 2PR 3TP120+5C120-24 GPM-RF
Conductix-Wampfler ERM6.4P.M716.RT 1
Conductix-Wampfler DELACHAUX470N044
Conductix-Wampfler PE 08112
Conductix-Wampfler GPM-RF 30G2.5MM
Conductix-Wampfler 6/10kv R-(N)TSCGEWOEU-TTS
Conductix-Wampfler GPM-RF 30G2.5MM
Conductix-Wampfler LUNAR2/2T+54I20+8SC+36FA70带引出电缆
Conductix-Wampfler LUNAR2 2T+54I20+8SC
Conductix-Wampfler LWL-DREHüBERTRAGER
DELACHAUX EXEL5 3P 26TC080+5C080ML
DELACHAUX HAN-FA45318
DELACHAUX DWG.4.4.10N.078
DELACHAUX LD1000+ALL Options
DELACHAUX IVG51X6 120M
DELACHAUX BNA47.1C33.TS1436/RT2″
DELACHAUX EXEL2 2P11T C8 0725 TSP+SE/BR 500V25A
DELACHAUX 2M750-2P-2RT-3/4 BP-AC
DELACHAUX TYP EXEL5X.2M750.2P.2RT3/4
DELACHAUX 45340
DELACHAUX EXEL5/X 2M750 2P 2RT3/4\" BP/AC
DELACHAUX EXEL32P/11TC8 1215RN
DELACHAUX EXEL2.1S. 3TC8.0425GPM+SE/BR-NA5
DELACHAUX BNA47.2C44 M1847 VS 3TH12
DELACHAUX SL2 100A PH 90MM SL2-3109
DELACHAUX BNA40.2C33 M1642VS 3TH12 TFO50.12FO062 12kv
DELACHAUX ERM6.4P.M716.RT 1 1/4“ BP
Conductix-Wampfler RAIL 0811 SS10A PVCPE 4M
Conductix-Wampfler 50x40 NO17240
Conductix-Wampfler 3022 NO81102
Conductix-Wampfler 08-K154
Conductix-Wampfler KN71G4 400V /50 Hz
Conductix-Wampfler 3022 NO81102
Conductix-Wampfler GPM-RF 12G2.5mm2
Conductix-Wampfle rLUNAR2/2T+54I20+8SC+36FA70带引出电缆
Conductix-Wampfler 12TC080
Conductix-Wampfler TYP: CEP/SB/703/CM
Conductix-Wampfler SCHLEIFKOHLE 0811 L=48MM
Conductix-Wampfler SR20 2SA 12GB050 RXP 121518
TOOL-TEMP加压水温控制装置TT-137技术参数
安全设备：
*液位控制提供自动干运行保护
*独立的机械安全恒温器
*温度限制器安装在控制器中
*电机保护开关，变压器，绝缘
*发生故障时发出声音警报
产品规格：
温度范围：TT-137N型号，水温高达140ºC。
TT-137B / BP型号，水温高达160ºC
控制：自我优化微处理器控制器与数字，显示设定温度和实际温度
流量控制：电子，带数字显示和自动控制的小流量。
型号：有两种型号可供选择：TT-138N，带泵轴面密封TT-137B，带密封的磁力泵驱动
加热能力： 12千瓦
冷却能力：约80kW - 间接约。 60kW - 直接
冷却系统：间接或直接冷却
填充：自动带滤水器
连接：中等：3/4“内螺纹冷却水：3/8”内螺纹
尺寸： L 870 x W 360 x H 915 mm含。脚轮
重量：约120公斤
颜色：银灰色RAL 7001
ZARGES K470工具箱技术参数简介
· 有关质量特性和产品详情，请参阅K 470。
· 配有铠装扣环，可防止未经授权的进入。
· 两种可选方法，用于将盒子固定到装载床上：性螺钉固定或可拆卸。
· 配有铠装扣环，可防止未经授权的进入。
· K 470卡车工具箱的安全性已经成功进行了碰撞测试。
ZARGES K470工具箱技术参数简介
ZARGES推出的款专为皮卡车床设计的移动工具箱 - 创新的紧固件使箱子易于安装和拆卸。
· 车辆平板车的运输和储存箱适用于当地政府，熟练的贸易，园林园艺，农林车辆。
ZARGES工厂介绍：
80多年来，ZARGES品牌一直是接入、包装、运输和特殊建筑领域不断创新的代名词。ZARGES是欧洲家轻金属建筑公司，作为欧洲家轻金属公司，zarges成立于1933年。截止目前，在德国、法国、西班牙、匈牙利、美国拥有8家工厂，从事安全箱体和梯子的生产。拥有超过75年梯子制造经验的zarges，除了供应常规箱体和梯子以外，还以为广大客户提供定制解决方案。
作为创新的市，ZARGES为客户提供在安全、耐用性和人体工程学方面制定标准的产品和服务。ZARGES产品结合了轻金属材料铝的多重优点，如高稳定性和低重量、耐腐蚀性和使用灵活性。ZARGES为每个需求提供合适的产品，并提供定制的解决方案。
Riegler大型压力调节器参数简介
大型压力调节器，带2个压力表，G 1 1/2，调节器。0.5 - 6巴
大型压力调节器，带有2个压力表，用于入口和出口压力，G 1 1/2，控制范围0.5 - 6 bar，入口压力大。40巴。非压力独立，内部先导式隔膜压力调节器，带二次通风。
通过2个压力表单独显示输入和工作压力。
按下手轮可以锁定压力调节。
Riegler大型压力调节器参数简介
包:1
低限度:1
密封材料:NBR
流量:48000升/分钟
流量测量：在P1 = 10巴，P2 = 8巴，压降Δp= 1巴
入口压力：大40bar
住房：铝
线：G 1 1/2
目录页：HK100
中温:60°C
控制范围大:6bar
控制范围分钟:0.5bar
环境温度:90°C
甲：180毫米
乙：246毫米
DN：50
Riegler公司简介：
德国 Riegler 公司成立于1936年，拥有100多名员工，仓库占地面积6500平方米。主要产品为：压力表、压力传感器、压差计、温度计、电磁阀、球阀等。公司自成立以来，一直追求创新，产品范围不断增多，世界范围有超过15000家客户。
Minimotor-直流蜗杆减速电机马达PCC技术参数
齿轮螺杆齿轮马达
PCC
蜗轮减速电机扭矩高达18纳米
蜗轮减速电机。永磁铁直流电机75至150 W.轴距32 mm。
电机：带磁铁的直流电，封闭形式，无需外部通风。F级绝缘，12或24 Vdc电源。吸收功率230 W. IP65防护等级符合CEI EN 60529标准。
减速器：蜗杆螺杆，带压铸铝齿轮箱。轴距32毫米。CARO青铜表冠，硬度为120÷160 HB。螺钉由钢化钢制成，带有矫正螺纹。密封环采用特殊橡胶制成，适用于高温环境。使用特殊油润滑长寿命。可用的减速比(i)为10，从5到100.
Minimotor-直流蜗杆减速电机马达PCC技术参数
版本B3-B5(B5 / S左 - B5 / D右)。注意为了正确选择减速电机，建议遵循关于维修系数和轴上允许的大负荷的表格。
这些减速电机需要磨合期。因此，在运行的前30个小时内，您会发现扭矩低于报告的数据。
Mini Motor工厂简介：
Mini Motor品牌诞生于1974年，当时我们的产品现在主要面向工业领域的电动机。我们在金属和电力方面增加了两种成分： 电子 和 信息技术。 工业自动化和机电一体化 的概念 诞生于七十年代末到八十年代初期
Mini Motor始终秉持以创新，持续改进，建设性卓越，与客户合作，共同规划解决方案。对他们来说，每个发动机，即使是标准产品也是如此。发动机，变速箱和电子部件已经集成在设计阶段，生产完全在内部进行，材料和部件质量。
Mini Motor在全球55个国家设有 5个分支机构 和密集的经销商网络：我们希望能够贴近客户并收集他们的需求。我们创造的定制解决方案和 标准产品 具有相同的关注度和卓越品质的相同特征。
KTR-ROTEX ® GS无齿隙联轴器技术资料：
产品功能
无间隙，减振颚式联轴器
轴向插件
免维护
电隔离
故障安全
扭矩从0.2到5,850 Nm
北京汉达森德国本土采购，拼箱发货报关，德国技术支持，终身售后服务，货期保证，价格公道，欢迎垂询!如需更多信息欢迎垂询汉达森品牌专员吴亚男。
