 　　Kendrion电梯技术制动器的应用

　　额定扭矩范围M2(Nm)

　　min75 Nm-max 440 Nm

　　海拔线

　　电梯技术制动器

　　高程线主要用于电梯，但可以在制动器必须满足苛刻的安全要求的任何地方使用。当电流关闭时，电磁弹簧压力制动器会产生制动扭矩。

　　特征

　　1 获得专利的安全理念

　　2制动安全方面的严格要求

　　3去除电压时产生制动扭矩

　　关于ELEVATION Line

　　ELEVATION LINE包括直流弹簧压力单盘制动器以及符合EN 81(电梯设计和安装安全规定)的弹簧压力双盘制动器。集成的微动开关可以远程查询制动状态(电枢位置，磨损，电枢轴承)。由于获得专利的安全概念，可以放弃在电梯系统批准的情况下对弹簧压力制动器的双回路制动系统进行强制性测试。制动器可用于需要与电动机，齿轮和制动器等各自系统部件实现短结构长度的场合。ELEVATION LINE主要用于电梯，但可用于制动器必须满足苛刻安全要求的任何地方。

　　工作原理

　　76 461..A00系列中采用弹簧的单盘制动器是设计用于干式运行的电磁部件。制动器的电枢系统是抗扭转的，无摩擦的并且可沿切线方向轴向移动。由电磁场产生的力用于抵消由弹簧力引起的制动作用。弹簧施加的单盘制动器处于无动力状态，并且当DC电压施加到制动器的励磁线圈时释放。弹簧施加的单盘制动器不会在轴上施加任何轴向力以减速。固定的手动释放允许手动打开(释放)制动器(例如，在电源故障的情况下)以中和弹簧施加的制动器的制动作用。内置的出厂设置微动开关控制制动器的运行状态，必须集成到机器的控制回路中(例如升降机)。由于弹簧施加的单盘制动器的摩擦盘和轮毂之间的形状配合连接以及轮毂在机器的轴(例如提升机)上的抗扭和轴向固定位置，摩擦盘是当制动器未通电时，减速并且制动扭矩通过轴传递到机器(例如提升机)。机器轴减速或保持在适当位置。电枢系统和微动开关监控系统的特殊结构允许用户识别制动器的当前运行状态(释放 - 接合 - 磨损 - 电枢系统故障)并启动纠正措施。由于使用弹簧段，电枢系统是无摩擦的，因此可以轴向移动抗扭电枢以传递扭矩。提供额外的支撑元件(套筒)，当且仅当分段弹簧发生故障时，支撑元件支撑电枢系统，从而始终确保可靠地产生制动扭矩。内置微动开关监控单元设计用于检测分段弹簧故障并将此类故障报告给机器控制系统。由于电枢系统和内置微动开关监控单元的抗扭，无摩擦和轴向可移动的布置，弹簧应用的单盘制动器可用于需要短的总长度的电机/制动器组合或电机/变速箱/制动系统的任何地方，并且必须满足符合EN 81-1的电梯结构和安装的安全要求。根据EN 81-1中规定的要求，用户必须选择具有足够制动扭矩的合适制动系统，以确保制动器(如果在符合EN 81-1的应用中使用)本身能够使电梯轿厢充分减速装载其额定负载的1.25倍并以额定速度移动。76型461..A00弹簧式单盘制动器主要用作具有紧急停止功能的抱闸，用于建筑物内带驱动控制的电梯机器。根据EN 81-1中规定的要求，用户必须选择具有足够制动扭矩的合适制动系统，以确保制动器(如果在符合EN 81-1的应用中使用)本身能够使电梯轿厢充分减速装载其额定负载的1.25倍并以额定速度移动。76型461..A00弹簧式单盘制动器主要用作具有紧急停止功能的抱闸，用于建筑物内带驱动控制的电梯机器。根据EN 81-1中规定的要求，用户必须选择具有足够制动扭矩的合适制动系统，以确保制动器(如果在符合EN 81-1的应用中使用)本身能够使电梯轿厢充分减速装载其额定负载的1.25倍并以额定速度移动。76型461..A00弹簧式单盘制动器主要用作具有紧急停止功能的抱闸，用于建筑物内带驱动控制的电梯机器。

　　制动设计

　　弹簧施加的单盘制动器的磁铁外壳容纳牢固配合的励磁线圈，带有连接电缆(磁铁外壳圆周上的电缆出口)和压缩弹簧，它们通过摩擦板将内齿摩擦盘摩擦地压在摩擦片上。螺栓和衔铁，因此，抵靠安装表面(例如提升机的电机端罩)。摩擦盘可以在轮毂上轴向移动。因此，M4可传递扭矩完全施加到机器的轴(例如提升机器)上。套管紧紧压入磁铁外壳。它们与电枢和摩擦盘一起形成弹簧应用的单盘制动器的气隙。内置监控单元中的两个微动开关控制弹簧施加的单盘制动器的运行状态。将衔铁连接到磁铁壳体的分段弹簧确保衔铁是抗扭转的，无摩擦的并且可轴向移动。由于分段弹簧的弹性变形，电枢能够在电磁场和压缩弹簧的弹簧力的作用下轴向移动。在制动模式中通过摩擦盘作用在衔铁上的制动扭矩通过分段弹簧传递到磁铁壳体，并进一步通过套筒传递到机器(例如电动机)的安装表面。轴向固定在机器轴上的轮毂(例如，用于连接摩擦盘的提升机具有键槽，以确保制动扭矩通过设置在轴中的滑键传递到轴。插入轮毂中的O形圈减少了弹簧施加的单盘制动器的摩擦盘产生的运行噪音。制动器通过为此目的提供的安装螺钉固定到机器的安装表面(例如升降机)。当使用带手动释放装置的制动器时，必须在包围制动器的部件(例如风扇罩)中提供开口，以便可以安装手动释放杆。提升机)通过为此目的提供的安装螺钉。当使用带手动释放装置的制动器时，必须在包围制动器的部件(例如风扇罩)中提供开口，以便可以安装手动释放杆。提升机)通过为此目的提供的安装螺钉。当使用带手动释放装置的制动器时，必须在包围制动器的部件(例如风扇罩)中提供开口，以便可以安装手动释放杆。

　　公司简介：

　　kendrion康德瑞恩，解决方案供应商，在全球范围内为客户开发、制造和提供创新型高品质的电磁和机电一体化系统和元件。针对特定市场业务的细分，康德瑞恩的运营由两个部门共五个业务单位元负责，即工业部门负责的工业磁电磁系统、工业控制系统和工业驱动系统的业务单元，以及汽车部门负责的乘用车和商用车业务领域。

　　康德瑞恩在B2B利基市场处于领先地位，尽管其他国家变得越来越重要，但德国仍是康德瑞恩的主要市场。

　　kendrion康德瑞恩开发了先进的电磁和机电一体化的解决方案以用于工业应用和自动化应用。这些方案在世界范围内得以应用，如电梯、门锁系统、工业机器人、医疗设备、电气配电系统、柴油机、汽油机、空调装置、电机冷却系统和饮料分配器。

　　康德瑞恩为工业和汽车行业开发、制造和销售高品质电磁、机电系统和零部件。

　　Kendrion型号示例：

　　kendrion EMV5.058 24V DCHZ0.76A F7N S1.0MM

　　kendrion 8.61E+06

　　kendrion EMVX5081.0B2102-XX

　　kendrion KLMEB 40FA/4797

　　kendrion EMVX5081.0B2102-XX

　　kendrion EMVX.5081.0D2102_XX

　　kendrion Solenoid KLMU 30 FA 12V,

　　kendrion GE65E/34

　　kendrion KLMU30FA011

　　kendrion KLMSB22Z/5585

　　kendrion GL50E/86

　　kendrion KLMZ22FA001

　　kendrion PD: 063 TYPE：WS 5 B2

　　kendrion GU80E/2,24VDC

　　kendrion KLMZ22FA

　　kendrion KLMSB22Z-5585

　　kendrion US50ZII041/:U:115V F:50HZ ED%:5 F:84N 2.51A HUB10MM LF-NR:LG

　　kendrion 102VDC 0.29A 100%EDS=6

　　kendrion GT025B001.00电磁铁

　　kendrion GT 25 R 002电磁铁

　　kendrion KLMS30Z/4488B 22V DC

　　kendrion OAC009 电磁铁

　　kendrion GTR025 电磁铁

　　kendrion WS3B/36全部

　　kendrion WSK 6电磁阀接头/电缆

　　kendrion P66142/V4/01

　　kendrion KLMU30FA011 12V 6mm

　　kendrion WS3B/38电磁铁

　　kendrion GUE080.

　　kendrion 4101EOSK00

　　kendrion KLMU-40-Z/4765A电磁铁

　　kendrion 电磁铁 KLMU22Z248

　　kendrion 电磁铁 KLMU30F A011

　　kendrion 电磁铁 KLMSB22Z/5585

　　kendrion 制动器 7624G11B00 50HZ 0.27A

　　KENDRION刹车片 TYP:76 24G11B00

　　KENDRION刹车片 7624G11B00

　　KENDRION电磁铁 KLMU40F A151

　　KENDRION电磁铁 KLMS30F A285

　　KENDRION电磁螺线管 KLMS30FA295

　　kendrion内锁螺线管 40 001-AE29.V01 24V D.C, 100% ED, 8mm

　　kendrion电磁执行机构 41 01E-06K00, 24V DC

　　kendrion 41926I3B00/KFD058

　　Kendrion调整板 GT50R105

　　Kendrion电磁阀 LLV05500

　　Kendrion调整板 GT70R105

　　Kendrion振动器 51606D0005

　　Kendrion电磁阀 LLV04000

　　Kendrion调整板 GT42R006

　　Kendrion振动器 51607D0007

　　Kendrion电磁阀 LLV05005

　　Kendrion调整板 GT50R006

　　Kendrion电磁阀 LLV05006

　　Kendrion调整板 GT63R006

　　Kendrion电磁阀 LLV05007

　　Kendrion调整板 GT70R006

　　Kendrion电磁阀 LLV05008

　　Kendrion调整板 GT50R106

　　Kendrion电磁阀 LLV05008

　　Kendrion调整板 GT70R106

　　Kendrion插件连接器 type 43000

　　Kendrion电磁阀 LLV06007

　　Kendrion调整板 GT42R007

　　Kendrion插件连接器 type 43000

　　Kendrion电磁铁 GT063B001

　　Kendrion调整板 GT50R007

　　Kendrion控制单元 43303B00

　　Kendrion电磁铁 GT250B001

　　Kendrion调整板 GT63R007

　　Kendrion控制单元 43304B00

　　Kendrion电磁铁 31001A1

　　Kendrion调整板 GT70R007

　　Kendrion电磁铁 33111A00

　　Kendrion电磁铁 33106A00

　　Kendrion调整板 GT50R107

　　Kendrion电磁铁 33117A00

　　Kendrion电磁铁 32015B00

　　Kendrion调整板 GT70R107

　　Kendrion电磁铁 32003A1

　　Kendrion电磁锁 LHP03500

　　Kendrion门控磁铁 GT42R001

　　Kendrion电磁铁 31002A1

　　Kendrion电磁阀 LLV04000(CU)

　　Kendrion门控磁铁 GT50R001

　　Kendrion电磁铁 31003A1

　　Kendrion电磁阀 LLV04000(CL)

　　Kendrion门控磁铁 GT63R001

　　Kendrion电磁铁 31004A1

　　Kendrion电磁阀 LLV05006(CU)

　　Kendrion门控磁铁 GT70R001

　　Kendrion电磁铁 31005A1

　　Kendrion电磁阀 LLV05005(CL)

　　Kendrion门控磁铁 GT42R002

　　Kendrion电磁铁 31006A1

　　Kendrion电磁阀 LLV05007(CU)

　　Kendrion门控磁铁 GT50R002

　　Kendrion电磁铁 31007A00

　　Kendrion电磁阀 LLV05008(CL)

　　Kendrion门控磁铁 GT63R002

　　Kendrion电磁铁 31008A00

　　Kendrion电磁阀 LLV05008(CL)

　　Kendrion门控磁铁 GT70R002

　　Kendrion电磁铁 31009A00

　　Kendrion电磁阀 LLV06007(CL)

　　Kendrion门控磁铁 GT40R018

　　Kendrion电磁铁 31007A00

　　Kendrion电磁铁 LCM01502A00

　　Kendrion门控磁铁 GT50R153

　　Kendrion电磁铁 31008A00

　　Kendrion电磁铁 LCM02403A00

　　Kendrion门控磁铁 GT60R018

　　Kendrion电磁铁 32002B00

　　Kendrion电磁铁 LCM02503A00

　　Kendrion门控磁铁 GT50R090

　　Kendrion电磁铁 32003B00

　　Kendrion电磁阀 40006-A50V04

　　Kendrion门控磁铁 GT50R06X

　　Kendrion电磁铁 32005B00

　　Kendrion电磁铁 LCM01001A00

　　Kendrion门控磁铁 GT63R06X

　　Kendrion电磁铁 32007B00

　　Kendrion门控磁铁 GTR04800A01

　　Kendrion门控磁铁 GT70R06X

　　Kendrion电磁铁 32009B00

　　Kendrion门控磁铁 GTR04800A03

　　Kendrion门控磁铁 GT50R060

　　Kendrion电磁铁 32010B00

　　Kendrion门控磁铁 GTR04800A06

　　Kendrion门控磁铁 GT63R060

　　Kendrion门磁旋转头 GT50R089

　　Kendrion门控磁铁 GTR04800A07

　　Kendrion门控磁铁 GT70R060

　　Kendrion门磁旋转头 GT50R079

　　Kendrion门控磁铁 GTR04800A08

　　Kendrion门控磁铁 GT50R020

　　Kendrion门磁旋转头 GT50R081

　　Kendrion分闸线圈 LHP03501

　　Kendrion门磁旋转头 GT50R109

　　Kendrion门控磁铁 GTR04800A14

　　Kendrion合闸线圈 LHP03501

　　Kendrion门磁旋转头 GT63R019

　　Kendrion电磁铁 81601-B01

　　Kendrion门磁旋转头 GT70R019

　　Kendrion磁铁旋转头 GTR04800A10

　　Kendrion门磁旋转头 GT50R050

　　Kendrion磁铁旋转头 GTR06300A10

　　Kendrion电磁铁 HSBA33125P0002

　　Kendrion门磁旋转头 GT70R050

　　Kendrion门磁旋转头 GT50R038

　　Kendrion门磁旋转头 GT70R022

　　Kendrion电磁阀 PDM050

　　Kendrion门磁旋转头 GT50R071

　　Kendrion电磁阀 PDM060

　　Kendrion电磁铁 GSU50ZII041

　　Kendrion门磁旋转头 GT50R132

　　Kendrion电磁阀 PDM80

　　Kendrion锚板 GT040B001-20

　　Kendrion门磁旋转头 GT63R032

　　Kendrion锚板 GT015B001-20

　　Kendrion锚板 GT050B001-20

　　Kendrion门磁旋转头 GT70R066

　　Kendrion锚板 GT018B001-20

　　Kendrion锚板 GT063B001-20

　　Kendrion锚板 GT090B001-20

　　Kendrion锚板 GT025B001-20

　　Kendrion锚板 GT070B001-20

　　Kendrion锚板 GT100B001-20

　　Kendrion锚板 GT032B001-20

　　Kendrion锚板 GT080B001-20

　　Kendrion电磁阀 GHNX4545.1B000-12

　　Kendrion电磁铁 32 073-B40

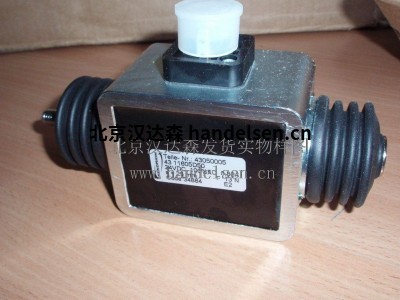

　　Kendrion电磁铁 43 116-D50

　　Kendrion电磁铁 41 476-A00

　　Kendrion电磁阀 WL12501电压230V/50Hz 100% 20mm 7N

　　Kendrion电磁阀 WL23001电压230V/50Hz 100% 20mm 27N

　　Kendrion电磁阀 WL33001电压230V/50Hz 100% 25mm 55N

　　Kendrion电磁阀 WTI0201电压230V/50Hz 100% 20mm 6.5N

　　Kendrion电磁阀 WTI0301电压230V/50Hz 100% 30mm 5N

　　Kendrion电磁阀 WTI0401电压230V/50Hz 100% 30mm 11N

　　Kendrion电磁阀 WTI0501电压230V/50Hz 100% 30mm 20N

　　Kendrion电磁阀 WTI0601电压230V/50Hz 100% 40mm 12N

　　Kendrion电磁阀 WTI0701电压230V/50Hz 100% 40mm 29N

　　Kendrion电磁阀 WTI0801电压230V/50Hz 100% 40mm 27N

　　北京汉达森德国本土采购，拼箱发货报关，德国技术支持，终身售后服务，货期保证，价格公道，欢迎垂询北京汉达森品牌专员吴亚男。

　　Kendrion电梯技术制动器应用

　　§ 电梯

　　§ 提升和输送技术

　　§ 起重机

　　以上为Kendrion电梯技术制动器技术资料及部分型号示例，更多详细资料请联系北京汉达森品牌专员刘洋
