德国 KTR联轴器 KTR200-55X85

窦世文 QQ：2850590596   手机：15801397840 电话：010-64717020-134 传真：010-84786709-666 邮件：sales12@handelsen.cn

德国KTR原厂直供联轴器 汉达森源头采购

品牌背景:

KTR连轴器广泛应用于工程机械、机床、冶金、石油化工设备及各种通用机械等，几乎所有需要动力传递的机械设备中都要用到KTR的产品。由于其卓越的性能和优良的品质，KTR的产品已为世界各地的著名设备厂商所采用。

KTR主要产品:

曲面齿联轴器/尼龙曲面齿联轴器/特种曲面齿联轴器/扭力限制器/涨紧套/力矩转速检测仪/弹性体/梅花型弹性联轴器/膜片式联轴器/无齿隙弹性联轴器/波纹管联轴器/十字滑块联轴器/刚性联轴器/万向联轴器/星形联轴器/链条联轴器/鼓形齿联轴器/轮胎式联轴器/磁性联轴器/弹性体/膜片

KTR联轴器广泛应用于工程机械领域，如曲面齿联轴器BoWex，在国际市场上已有超过50年的成功应用，是公认的免维护、扭转钢性的优质联轴器。现在它有大量的设计型式，其中很多应用于汽车行业，允许强制联锁的动力传递，具有很好的轴向、径向和角向偏差补偿能力。同时我们成功应用于风电技术上的绝缘技术比电动需要的绝缘尺寸更大、电流更高，因此我们在电力驱动应用中的技术能力具有保证。我们已经为汽车行业提供了一种能满足所有的技术要求的联轴器，即一种专门设计的BoWex联轴器。这种联轴器从标准的BoWex联轴器改进而来，直接安装在电动机和齿轮之间，能有效补偿安装偏差并电绝缘。

1、KTR弹性膜片联轴器(DJM、JM、JMJ)——偏心允许范围大，拆装迅速。无噪音，磨损，无滑动、摩擦转动部件，可降低能量损耗；重量轻，适合高速运转场合；传动精度高，寿命长，可用于伺服定位系统。

2、KTR无齿隙联轴器(DGS)——预应力下无齿隙的连接，用于主轴传动、升降平台和机床等；轴向插入式装配，便于盲装，节省时间；尺寸小，转动惯量小，免维护；便于目测检查，不同的弹性体可供选择。

3、KTR万向联轴器(WSD、WS、WSS、WSF)——使用于联结空间同一平面上两轴线夹角β45°的传动场合。可分为单十字型、双十字型、可伸缩型和法兰型。具有传递扭矩大，使用寿命长，应用范围广等特点。它的应用特别是对冶金行业的技术改造及机械产品更新换代提供了在有利条件。

4、KTR螺旋弹性联轴器(STL)——高疲劳抵抗，等速回转。允许平行偏差0.25mm,角度偏差5°，轴向偏差+/-0.25mm。有铝合金和不锈钢材料可供选择，一体化、小型、低惯量，广泛应用于编码器及微型电机的传动联结。

5、KTR波纹管联轴器(BW)——高疲劳抵抗，等速回转，高扭矩刚性和灵敏度，零间隙回转。允许平行偏差0.25mm,角度偏差5°，轴向偏差+/-0.25mm。一体化小型低惯量，广泛应用于高精度的传动联结。

德国KTR联轴器分为：ROTEX梅花弹性联轴器，BOWEX曲面齿联轴器，GEAREX鼓型齿联轴器，BOWEXFLE-PA柴油机法兰联轴器，BOWEXELASTIC高弹性法兰联轴器，MONOLASTIC小型弹性法兰联轴器，REVOLEXKX弹性套柱销联轴器，RADEX-N膜片联轴器，REGIFLEX-N膜片联轴器，ROTEXGS无齿隙弹性联轴器，TOOLFLEX波纹管联轴器，RADEX-NC膜片式伺服联轴器。

产品特点：型高弹性法兰联轴器,BoWex-ELASTIC HE2型联轴器符合SAE标准和特殊法兰尺寸的法兰联轴器安装在内燃机轮上可以补偿主动端和从动端的安装偏差轴向插入，安装简单可使用BoWex?系列的轴套成品孔径公差按照ISO标准为H7，键槽宽公差按照标准为JS9德国提供肖氏硬度为40、50和65 Shore A的橡胶盘产品介绍型高弹性法兰联轴器,BoWex-ELASTIC HE2型联轴器联轴器用于挠性传动，在轴向，径向和角向有很强的纠偏能力。由于双曲面齿的结构能有效地避免因角向和径向偏差造成局部应力集中的现象，因而BoWex?联轴器几乎不会产生磨损。型高弹性法兰联轴器,BoWex-ELASTIC HE2型联轴器是高弹性联轴器，它既保持了BoWex?齿式联轴器的优点，又具有高弹性性能，结构紧凑，能有效阻尼扭转振动和冲击负荷。联轴器由一个高弹性橡胶元件和一个可轴向插入的BoWex?轴套构成。这种高弹性的环形橡胶元件由热稳定性的天然橡胶制成，能承受较大扭矩。耐磨性能型高弹性法兰联轴器,BoWex-ELASTIC HE2型联轴器尼龙复合材料（晶体结构）外表光滑，坚硬，具有高热稳定性，并且可以耐润滑剂、燃料、液压油、溶剂等腐蚀。是生产联轴器的理想材料。

常用KTR联轴器有膜片KTR联轴器，齿式KTR联轴器，梅花KTR联轴器，滑块KTR联轴器，鼓形齿式KTR联轴器，万向KTR联轴器，安全KTR联轴器，弹性KTR联轴器及蛇形弹簧KTR联轴器。
KTR联轴器特点
1.KTR弹性联轴器
(1)一体成型的金属弹性体
(2)零回转间隙、可同步运转
(3)弹性作用补偿径向、角向和轴向偏差
(4)高扭矩刚性和卓越的灵敏度
(5)顺时针和逆时针回转特性完全相同
(6)免维护、抗油和耐腐蚀性
(7)有铝合金和不锈钢材料供选择
(8)固定方式主要有顶丝和夹紧两种。
2.KTR膜片联轴器
(1)高刚性、高转矩、低惯性
(2)采用环形或方形弹性不锈刚片变形
(3)大扭矩承载，高扭矩刚性和卓越的灵敏度
(4)零回转间隙、顺时针和逆时针回转特性相同
(5)免维护、超强抗油和耐腐蚀性
(6)双不锈钢膜片可补偿径向、角向、轴向偏差，单膜片则不能补偿径向偏差。
3.KTR波纹管联轴器
(1)无齿隙、扭向刚性、连接可靠、耐腐蚀性、耐高温
(2)免维护、超强抗油，波纹管形结构补偿径向、角向和轴向偏差，偏差存在的情况下也可保持等速作动
(3)顺时针和逆进针回转特性完全相同
(4)波纹管材质有磷青铜和不锈钢供选择
(5)可适合用于精度和稳定性要求较高的系统。
4.KTR滑块联轴器
(1)无齿隙的连接，用于小扭矩的测量传动结构简单
(2)使用方便、容易安装、节省时间、尺寸范围广、转动惯量小，便于目测检查
(3)抗油腐蚀，可电气绝缘，可供不同材料的滑块弹性体选择
(4)轴套和中间件之间的滑动能容许大径向和角向偏差，中间件的特殊凸点设计产生支撑的作用，容许较大的角度偏差，不产生弯曲力矩，侃轴心负荷降至zui低。
5.KTR梅花联轴器
(1)紧凑型、无齿隙，提供三种不同硬度弹性体
(2)可吸收振动，补偿径向和角向偏差
(3)结构简单、方便维修、便于检查
(4)免维护、抗油及电气绝缘、工作温度20℃-60℃
(5)梅花弹性体有四瓣、六瓣、八瓣和十瓣
(6)固定方式有顶丝，夹紧，键槽固定。
KTR联轴器的工作环境
KTR联轴器于各种不同主机产品配套使用，周围的工作环境比较复杂，如温度、湿度、水、蒸汽、粉尘、砂子、油、酸、碱、腐蚀介质、盐水、辐射等状况，是选择KTR联轴器时必须考虑的重要因素之一。对于高温、低温、有油、酸、碱介质的工作质量，不宜选用以一般橡胶为弹性元件材 料的挠性KTR联轴器，应选择金属弹 性元件挠性KTR联轴器，例如膜片KTR联轴器、蛇形弹簧KTR联轴器等。
KTR联轴器传动精度
小转矩和以传递运动为主的轴系传动，要求KTR联轴器 具有较高的传动精度，宜选用非金属弹性元件的挠性KTR联轴器。大转矩和传递动力的轴系传动，对传动精度没有要求，高转速时，应避免选用金属弹性元件弹性KTR联轴器和可动元件之间的间隙的挠性KTR联轴器，宜选用传动精度高的膜片KTR联轴器。KTR联轴器中国区总代理
KTR联轴器分类
包括球笼式万向KTR联轴器、圆锥碗簧KTR联轴器 SWP、SWC型十字轴式万向KTR联轴器十字包94）、矫正机用十字轴式万向KTR联轴器（JB/T7846.2-95）、弹簧管KTR联轴器 WS、WSD型十字轴式万向KTR联轴器（JB/T5901-91）、WSH型滑动轴承十字轴式万向KTR联轴器、ML型薄膜KTR联轴器（SJ2127-82）、SWZ型整体轴承座十字轴式万向KTR联轴器93。
德国 KTR联轴器 KTR200-50x80
德国 KTR联轴器 KTR200-55X85
德国 KTR联轴器 KTR200-60x90
德国 KTR联轴器 BOWEX M-32, D01032003
德国 KTR联轴器 KTR 603 - 24x50
德国 KTR联轴器 KTR 250 - 35x47
德国 KTR联轴器 Rotex GS 9Alu 80° 2.0∮09-2.0∮08
德国 KTR联轴器 ktr 105-24x47
德国 KTR联轴器 ktr 250-8x15
德国 KTR联轴器 ROTEX GS38 Alu 98 6L Φ38-6L Φ38
德国 KTR联轴器 Rotex 90 GG 95 1.0 60-1.0 90
德国 KTR主要产品型号： KTR 181075201000 EHP-750-300-G2-0-2X380V
德国 KTR主要产品型号： KTR D02048001 ROTEX 48GG
德国 KTR主要产品型号： KTR 190170000342 KOO 02
德国 KTR主要产品型号： KTR 81195202000 EHP-1950-800-G2-0-3X380V
德国 KTR主要产品型号： KTR 260040700000 TS70
德国 KTR主要产品型号： KTR Elastomerring NBR78 Shore for POLY-NORM 55
德国 KTR主要产品型号： KTR Elastomerring NBR78 Shore for POLY-NORM 42
德国 KTR主要产品型号： KTR Elastomerring NBR78 Shore for POLY-NORM 28
德国 KTR主要产品型号： KTR Elastomerring NBR78 Shore for POLY-NORM 60
德国 KTR主要产品型号： KTR D02038001 Rotex Kupplung 38 GG Φ42H7 Φ32H7
德国 KTR主要产品型号： KTR D02038001 Rotex Kupplung 38 GG Φ42H7 Φ20H7
德国 KTR主要产品型号： KTR D02024001 Rotex Kupplung 24 Stahl Φ28H7 Φ25H7
德国 KTR主要产品型号： KTR R28/38.28*35/25*35
德国 KTR主要产品型号： KTR Elastomerring NBR78 Shore for POLY-NORM 38
德国 KTR主要产品型号： KTR Elastomerring NBR78 Shore for POLY-NORM 42
德国 KTR主要产品型号： KTR rotex42 component 1+1a spider 92sha(yellow)
德国 KTR主要产品型号： KTR Elastomerring NBR78 Shore for POLY-NORM 42
德国 KTR主要产品型号： KTR RADEX-NN35 1.0-22/6.5-22
德国 KTR主要产品型号： KTR KTR203-38*65
德国 KTR主要产品型号： KTR KTR206-25*50
德国 KTR主要产品型号： KTR ROTEX 19ST 98SHA18/18
德国 KTR主要产品型号： KTR RADEX-NN35 6.5-19/6.5-22

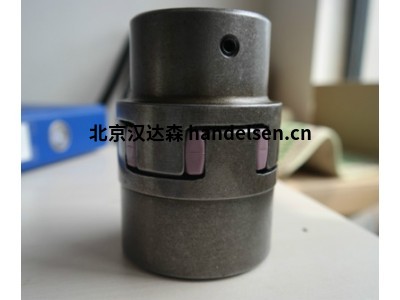

德国KTR ROTEX 标准型梅花型产品介绍：

(KTR ROTEX 标准型梅花型弹性联轴器,ROTEX 标准型联轴器,ROTEX 标准型梅花型联轴器)

ROTEX®弹性联轴器具有结构尺寸小、重量轻、转动惯量小但传递扭矩高的特点。所有的表面精加工，使该联轴器运行质量高，工作寿命长。

    ROTEX®联轴器使传动时的振动得到缓冲，并吸收由动力机的不均匀运转所产生的冲击。

德国KTR ROTEX 标准型梅花型结构:
