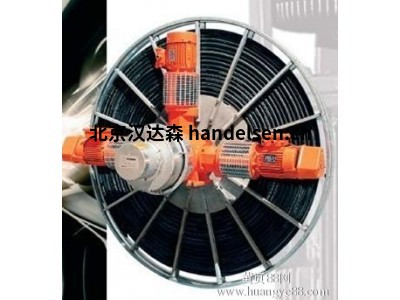

Conductix-Wampfler地下工程设备专用 HYDRA-电缆卷筒介绍

刘洋 QQ：2850590582   手机：17744536447 电话：010-64714988-213 传真：010-64714988668 邮件：-@handelsen.cn

　　HYDRA-电缆卷筒专门应用于可移动式的能源输送系统中，尤其当安装空间非常有限的时候。这种形式的卷筒的滑环安装于密封的筒体内部，从而减小了外置滑环箱需要占据的较大的安装空间。 它能为隧道、码头或恶劣工况下使用的大型设备输送中低压电源。作为主机设备的一部分，通常由主机设备对其进行集中控制，如果必要，可以配置独立的手动控制箱来实现就地控制。

　　产品数据表

　　基本特点

　　应用环境 隧道/码头

　　环境温度 0°C - +50°C

　　相对湿度 30% ~ 90%

　　海拔高度≤海平面上1000 米

　　安装方式 机架底部4 个安装圆孔

　　驱动方式 标配: 三相异步电机

　　选配: 气动或液压马达

　　制动方式 标配: 无制动器

　　选配: 气动或电动制动器

　　限位开关 4个触点

　　供电滑环 低压:电压等级1 KV， 电流≤800 A

　　中压: 3~20KV，电流≤600A

　　IP 55 防护等级

　　标准配置

　　筒体 Q235B钢板喷漆处理RAL9001

　　机架高强度工字钢喷漆处理 RAL9001

　　减速箱箱体为灰色喷漆的高强度铸铁制作，内部齿轮是经过特殊处理的钢制作，轴是采用 高强钢制作，飞溅润滑

　　马达/电机 230/400VAC 50HZ，防护等级IP55，绝缘等级F，铸铝或铸铁壳体

　　供电滑环 安装于筒体内部，动力环为青铜铸造，辅助环为黄铜材料，碳刷为铜石墨材料，绝 缘子为加强型玻璃纤维塑料

　　紧固件 镀锌钢 8.8 级

　　选配项

　　特殊马达 特殊电压等级≤660VAC

　　适应温度 -15C° ~ +40C° / 湿度 90%

　　气动

　　液压

　　力矩马达，8 极，230/400VAC，三相，H 级

　　制动器 气动式：壁厚8 mm，刹车片厚6 mm

　　可调节的安全电磁制动器(安装在电机上)

　　紧固件 不锈钢

　　油漆颜色应客户要求，喷漆类型及喷涂层数应客户要求

　　防冷凝加热器 100W/220V 或 200W/220V, 出厂前接入接线盒内部端子排

　　接线盒 IP55防护等级，提供接线端子排
