MAXON ECX 13/16/19参数介绍

刘洋 QQ：2850590582   手机：17744536447 电话：010-64714988-213 传真：010-64714988668 邮件：-@handelsen.cn

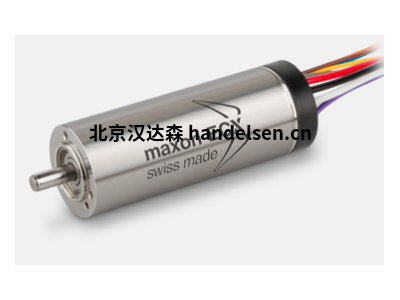

　　MAXON ECX TORQUE 22 LØ22mm，无刷，带霍尔传感器

　　标称电压值

　　标称电压 12伏

　　空载速度 9380转

　　空载电流 224毫安

　　标称速度 7930转

　　标称扭矩(最大连续扭矩) 45.7牛米

　　标称电流(最大连续电流) 3.7安

　　堵转转矩 528毫米

　　堵转电流 43.6 A

　　最高 效率 86%

　　特点

　　终端电阻 0.275Ω

　　端子电感 0.148毫米

　　转矩常数 12.1毫米牛顿/米

　　速度常数 789转/伏

　　速度/转矩梯度 17.9转/分钟

　　机械时间常数 0.575毫秒

　　转子惯量 3.06平方厘米

　　热数据

　　热阻外壳环境 13.4千瓦

　　热电阻绕组外壳 3.8千瓦

　　热时间常数绕组 18.7秒

　　热时间常数电机 757秒

　　环境温度 -40 ... + 100°C

　　最高 绕组温度 +155°C

　　机械数据

　　轴承类型 库格拉格

　　最高 速度 11000转

　　轴向打 0-0.24毫米

　　径向游戏 0.025毫米

　　最高 轴向载荷(动态) 4 N

　　最高 压配合力(静态) 110牛

　　(静态，轴支撑) 1800牛

　　最高 径向负荷 29 N，距离法兰5毫米

　　其他规格

　　极对数 4

　　相数 3

　　高压灭菌循环次数 0

　　产品

　　重量 110克

　　无刷ECX TORQUE电机的铁芯绕组和多极转子设计使它们实现了高转矩密度和无与伦比的动力。

　　的ECX TORQUE 22升可用与霍尔传感器，编码器集成，或传感器，并且可以与大量齿轮头的组合。可以配置机械接口和电气连接。

　　汉达森发货实物样图和Maxon Motor部分型号

　　MAXON MOTOR 2332.968-73.225-200 TAMAGAWA MOTOR TS4503N7000E200

　　MAXON MOTOR 2332.968-51.225-200 + HP ENCODER HEDS-5310 TAMAGAWA MOTOR TS4501N2000E100

　　MAXON MOTOR 2332.970-21.116-000 TAMAGAWA MOTOR TS4503N2036E501

　　MAXON MOTOR 232.970-21.118-000 TAMAGAWA MOTOR TS4502N2000E200

　　MAXON MOTOR MODEL#:226785 TAMAGAWA MOTOR TS4509N2000E100

　　MAXON MOTOR MODEL#:226784 TAMAGAWA MOTOR TS4509N7000E100

　　MAXON MOTOR MODEL#:236659 TESEC 906 相位控制器 U7DK-5114N

　　MAXON MOTOR MODEL#:214896 TOSOK ENCODER RE19C

　　MAXON MOTOR MODEL#:2332.970-21.116-000 TSUKASA MOTOR TG-01D-UN-64-KA

　　MAXON MOTOR 41.032.038-00.00-293 TSUKASA MOTOR TG-05L-SG-50-KA

　　MAXON MOTOR 44.026.000-00.07 TSUKASA MOTOR TG-05A-AM--25-KA

　　MAXON MOTOR 135675 TSUKASA MOTOR TG-38E-AM-25-KA

　　MAXON MOTOR 41.026.038-00-00-159 TSUKASA MOTOR TG-05J-AM-25-KA

　　MAXON MOTOR MODEL#:232.970-21.118-000 TSUKASA MOTOR TG-05L-AM-50-KA

　　MAXON MOTOR 118755 TSUKASA MOTOR TG-01D-RU-49.3-KA

　　MAXON MOTOR 118743 TSUKASA MOTOR SGM-A5B312

　　MAXON MOTOR 118746 TSUKASA MOTOR TG-38C-SG-50

　　MAXON MOTOR 137597 TSUKASA MOTOR TG-38C-AM-60-KA

　　MAXON MOTOR 43.032.000-22.00-159 TSUKASA MOTOR TG-06B-AG-36-KA

　　MAXON MOTOR 44.022.000-00.09-343 + HP ENCODER HEDS-5540 TSUKASA MOTOR TJ--38E-AM-50-KA

　　MAXON MOTOR 41.040.038-00.00.148 TSUKASA MOTOR TG-01G-FU-64-KA

　　MAXON MOTOR 110456 TSUKASA MOTOR TG-05L-SG-60-KA

　　MAXON MOTOR 2140.937-22.116-050 TUBO 压板马达 02920-1023-000

　　MAXON MOTOR 41.040.038-00.00-148 ULVAC PUMP DA-12S

　　MAXON MOTOR 2332.965.12.216.200 VEXTA MOTOR PH266M-E1.2

　　MAXON MOTOR 110456 YASKAWA AC SERVO MOTOR SGML-08AF14 800W 200V 3000R/MIN

　　MAXON MOTOR 2332.968.12.216.200 YASKAWA AC SERVO MOTOR SGMSH-15AC A2B 1500W

　　MAXON MOTOR 110452 YASKAWA AMPLIFIER SGDM-02ADA

　　MAXON MOTOR 110451 YASKAWA AMPLIFIER SGDA-A5AP

　　MAXON MOTOR 133735 YASKAWA AMPLIFIER SGDA-A6AP

　　DIGITRL MAXON MOTOR ConTROL 4-Q-EC AMPLIFLER DECV 50/5 305259

　　MAXON DC MOTOR 118775 114492

　　MAXON DC MOTOR 118783 SCANCON 2RMHF2000-582933 021022-252630 582999

　　MAXON DC MOTOR 218918 110470

　　MAXON DC MOTOR 218918 110470 2MC-H-500-582912 D1D111-197211

　　MAXON DC MOTOR 233828 HEDL-5540

　　MAXON DC MOTOR 254609 HEDL-5540 A11

　　MAXON DC MOTOR MAXON EC MOTOR 147597 HEDL-5540 A11

　　MAXON DC MOTOR 41.032.038-00.00-270 2332.970-23.116-100 18:1

　　MAXON DC MOTOR 41.032.038-00.00-270 2938.803-0018.0-000K

　　MAXON DC MOTOR 41.032.038-00.00-281 2332.968-23.118-100 2938.803-0030.0-00

　　MAXON DC MOTOR 47.040.038-00.08-050

　　MAXON DC MOTOR 41.040.038-00.00-140 30:1

　　MAXON DC MOTOR 41.040.038.00.00-148 2140-30 2938.803-0030.0.00

　　MAXON DC MOTOR 41.022.024-00.00-164 2924.814-0020.0-000

　　MAXON DC MOTOR 2924.814-0020.0-000

　　MAXON DC MOTOR 41.022.022-00.00-345 GP022A030-0019B1A004

　　MAXON DC MOTOR 41.026.026-00.00-324 30:1

　　MAXON DC MOTOR 41.022.022-00.00-902

　　MAXON DC MOTOR 41.022.022-00.00-202

　　MAXON DC MOTOR 47.022.022-00.19-312 3419.061/04

　　MAXON DC MOTOR 41.026.026-00.00-398 2326.939-12.216-200 88855 01377 1193:1 20/95 180Ncm

　　MAXON DC MOTOR 2326.945-14.111-050 30:1

　　MAXON DC MOTOR 2326.941-12.116-107

　　MAXON DC MOTOR 2326.939-12.216-200 41.026.026-00.00-457 GP026A042-0199C1A00A

　　MAXON DC MOTOR 2320.915-11.111-000 44040500

　　MAXON DC MOTOR 2332.966-61.216-200 110454

　　MAXON DC MOTOR 2332.968-12.216-200

　　MAXON DC MOTOR 2140.934-2x.xxx-x28 30:1

　　MAXON DC MOTOR 44.060.000-00.17-051

　　MAXON DC MOTOR 2260.881-50.216-201

　　MAXON DC MOTOR 44.060.00-00.09-071 HEDS-5500 A11

　　MAXON DC MOTOR 2260.885-73.216-200 44.060-000-00.17-067 HP SINGAPORE HEDS-6310

　　HP编码器HEDS-5700 A02
