maxon EC系列参数介绍



最小起订货量

  • 无限制

您可能还关注相似产品

  • 主营产品|
  • 公司荣誉|
供应产品分类
  • 暂无分类
本页信息为原厂生产的产品“maxon EC系列参数介绍”产品信息,如您想了解更多关于“maxon EC系列参数介绍”价格、型号、厂家的相关信息,请致电我们,或QQ在线交谈。
品牌maxon motor 有效期至长期有效 最后更新2020-06-02 14:38
浏览次数1

maxon EC系列参数介绍

刘洋
QQ:2850590582  点击这里给我发消息
手机:17744536447
电话:010-64714988-213
传真:010-64714988668
邮件:-@handelsen.cn
刘洋邮箱:-@handelsen.cn电话:010-64714988-213
   maxon EC系列参数介绍

  标称电压值

  标称电压 18伏

  空载速度 5740转

  空载电流 277毫安

  标称速度 4510转

  标称扭矩(最大连续扭矩) 134毫米

  标称电流(最大连续电流) 4.29安

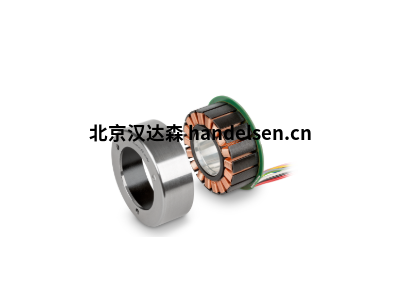

  EC 45扁平∅42.8mm,无刷,60 W,带霍尔传感器| 开转子

  零件号591476

  堵转转矩 1190毫米

  堵转电流 40.3安

  最高 效率 84%

  特点

  终端电阻 0.447Ω

  端子电感 0.243毫米

  转矩常数 29.5立方米/年

  速度常数 324转/伏

  速度/转矩梯度 4.91转/分钟

  机械时间常数 6.94毫秒

  转子惯量 135平方厘米

  热数据

  热阻外壳环境 0.268千瓦

  热电阻绕组外壳 7.05千瓦

  热时间常数绕组 35.3秒

  热时间常数电机 13.4秒

  环境温度 -40 ... + 100°C

  最高 绕组温度 +125°C

  机械数据

  轴承类型 球轴承

  最高 速度 10000转

  轴向打 0-0.14毫米

  最高 轴向载荷(动态) 7.2牛

  最高 压配合力(静态) 53 N

  (静态,轴支撑) 1000牛

  最高 径向负荷 14 N,距离法兰5毫米

  其他规格

  极对数 8

  相数 3

  高压灭菌循环次数 0

  产品

  重量 110克

  无刷EC扁平电动机的扁平设计使其成为许多应用的理想解决方案。经过深思熟虑,简单的设计,可以在很大程度上实现制造自动化,从而实现经济的价格。

  敞开的转子在运行期间支持冷却,从而允许更大的连续扭矩。

  maxon ECX 13/16/19参数介绍

  MAXON ECX TORQUE 22 LØ22mm,无刷,带霍尔传感器

  标称电压值

  标称电压 12伏

  空载速度 9380转

  空载电流 224毫安

  标称速度 7930转

  标称扭矩(最大连续扭矩) 45.7牛米

  标称电流(最大连续电流) 3.7安

  堵转转矩 528毫米

  堵转电流 43.6 A

  最高 效率 86%

  特点

  终端电阻 0.275Ω

  端子电感 0.148毫米

  转矩常数 12.1毫米牛顿/米

  速度常数 789转/伏

  速度/转矩梯度 17.9转/分钟

  机械时间常数 0.575毫秒

  转子惯量 3.06平方厘米

  热数据

  热阻外壳环境 13.4千瓦

  热电阻绕组外壳 3.8千瓦

  热时间常数绕组 18.7秒

  热时间常数电机 757秒

  环境温度 -40 ... + 100°C

  最高 绕组温度 +155°C

  机械数据

  轴承类型 库格拉格

  最高 速度 11000转

  轴向打 0-0.24毫米

  径向游戏 0.025毫米

  最高 轴向载荷(动态) 4 N

  最高 压配合力(静态) 110牛

  (静态,轴支撑) 1800牛

  最高 径向负荷 29 N,距离法兰5毫米

  其他规格

  极对数 4

  相数 3

  高压灭菌循环次数 0

  产品

  重量 110克

  无刷ECX TORQUE电机的铁芯绕组和多极转子设计使它们实现了高转矩密度和无与伦比的动力。

  的ECX TORQUE 22升可用与霍尔传感器,编码器集成,或传感器,并且可以与大量齿轮头的组合。可以配置机械接口和电气连接。

  汉达森发货实物样图和Maxon Motor部分型号

  MAXON MOTOR 2332.968-73.225-200 TAMAGAWA MOTOR TS4503N7000E200

  MAXON MOTOR 2332.968-51.225-200 + HP ENCODER HEDS-5310 TAMAGAWA MOTOR TS4501N2000E100

  MAXON MOTOR 2332.970-21.116-000 TAMAGAWA MOTOR TS4503N2036E501

  MAXON MOTOR 232.970-21.118-000 TAMAGAWA MOTOR TS4502N2000E200

  MAXON MOTOR MODEL#:226785 TAMAGAWA MOTOR TS4509N2000E100

  MAXON MOTOR MODEL#:226784 TAMAGAWA MOTOR TS4509N7000E100

  MAXON MOTOR MODEL#:236659 TESEC 906 相位控制器 U7DK-5114N

  MAXON MOTOR MODEL#:214896 TOSOK ENCODER RE19C

  MAXON MOTOR MODEL#:2332.970-21.116-000 TSUKASA MOTOR TG-01D-UN-64-KA

  MAXON MOTOR 41.032.038-00.00-293 TSUKASA MOTOR TG-05L-SG-50-KA

  MAXON MOTOR 44.026.000-00.07 TSUKASA MOTOR TG-05A-AM--25-KA

  MAXON MOTOR 135675 TSUKASA MOTOR TG-38E-AM-25-KA

  MAXON MOTOR 41.026.038-00-00-159 TSUKASA MOTOR TG-05J-AM-25-KA

  MAXON MOTOR MODEL#:232.970-21.118-000 TSUKASA MOTOR TG-05L-AM-50-KA

  MAXON MOTOR 118755 TSUKASA MOTOR TG-01D-RU-49.3-KA

  MAXON MOTOR 118743 TSUKASA MOTOR SGM-A5B312

  MAXON MOTOR 118746 TSUKASA MOTOR TG-38C-SG-50

  MAXON MOTOR 137597 TSUKASA MOTOR TG-38C-AM-60-KA

  MAXON MOTOR 43.032.000-22.00-159 TSUKASA MOTOR TG-06B-AG-36-KA

  MAXON MOTOR 44.022.000-00.09-343 + HP ENCODER HEDS-5540 TSUKASA MOTOR TJ--38E-AM-50-KA

  MAXON MOTOR 41.040.038-00.00.148 TSUKASA MOTOR TG-01G-FU-64-KA

  MAXON MOTOR 110456 TSUKASA MOTOR TG-05L-SG-60-KA

  MAXON MOTOR 2140.937-22.116-050 TUBO 压板马达 02920-1023-000

  MAXON MOTOR 41.040.038-00.00-148 ULVAC PUMP DA-12S

  MAXON MOTOR 2332.965.12.216.200 VEXTA MOTOR PH266M-E1.2

  MAXON MOTOR 110456 YASKAWA AC SERVO MOTOR SGML-08AF14 800W 200V 3000R/MIN

  MAXON MOTOR 2332.968.12.216.200 YASKAWA AC SERVO MOTOR SGMSH-15AC A2B 1500W

  MAXON MOTOR 110452 YASKAWA AMPLIFIER SGDM-02ADA

  MAXON MOTOR 110451 YASKAWA AMPLIFIER SGDA-A5AP

  MAXON MOTOR 133735 YASKAWA AMPLIFIER SGDA-A6AP

  DIGITRL MAXON MOTOR ConTROL 4-Q-EC AMPLIFLER DECV 50/5 305259

  MAXON DC MOTOR 118775 114492

  MAXON DC MOTOR 118783 SCANCON 2RMHF2000-582933 021022-252630 582999

  MAXON DC MOTOR 218918 110470

  MAXON DC MOTOR 218918 110470 2MC-H-500-582912 D1D111-197211

  MAXON DC MOTOR 233828 HEDL-5540

  MAXON DC MOTOR 254609 HEDL-5540 A11

  MAXON DC MOTOR MAXON EC MOTOR 147597 HEDL-5540 A11

  MAXON DC MOTOR 41.032.038-00.00-270 2332.970-23.116-100 18:1

  MAXON DC MOTOR 41.032.038-00.00-270 2938.803-0018.0-000K

  MAXON DC MOTOR 41.032.038-00.00-281 2332.968-23.118-100 2938.803-0030.0-00

  MAXON DC MOTOR 47.040.038-00.08-050

  MAXON DC MOTOR 41.040.038-00.00-140 30:1

  MAXON DC MOTOR 41.040.038.00.00-148 2140-30 2938.803-0030.0.00

  MAXON DC MOTOR 41.022.024-00.00-164 2924.814-0020.0-000

  MAXON DC MOTOR 2924.814-0020.0-000

  MAXON DC MOTOR 41.022.022-00.00-345 GP022A030-0019B1A004

  MAXON DC MOTOR 41.026.026-00.00-324 30:1

  MAXON DC MOTOR 41.022.022-00.00-902

  MAXON DC MOTOR 41.022.022-00.00-202

  MAXON DC MOTOR 47.022.022-00.19-312 3419.061/04

  MAXON DC MOTOR 41.026.026-00.00-398 2326.939-12.216-200 88855 01377 1193:1 20/95 180Ncm

  MAXON DC MOTOR 2326.945-14.111-050 30:1

  MAXON DC MOTOR 2326.941-12.116-107

  MAXON DC MOTOR 2326.939-12.216-200 41.026.026-00.00-457 GP026A042-0199C1A00A

  MAXON DC MOTOR 2320.915-11.111-000 44040500

  MAXON DC MOTOR 2332.966-61.216-200 110454

  MAXON DC MOTOR 2332.968-12.216-200

  MAXON DC MOTOR 2140.934-2x.xxx-x28 30:1

  MAXON DC MOTOR 44.060.000-00.17-051

  MAXON DC MOTOR 2260.881-50.216-201

  MAXON DC MOTOR 44.060.00-00.09-071 HEDS-5500 A11

  MAXON DC MOTOR 2260.885-73.216-200 44.060-000-00.17-067 HP SINGAPORE HEDS-6310

  HP编码器HEDS-5700 A02
