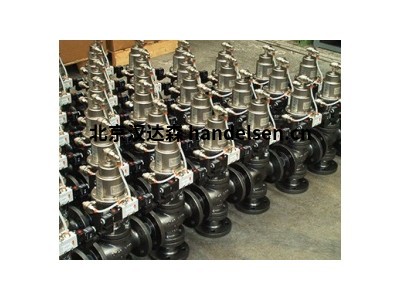

Burocco SBS/S与SBS/3系列

刘洋 QQ：2850590582   手机：17744536447 电话：010-64714988-213 传真：010-64714988668 邮件：-@handelsen.cn

布鲁克 SBS/S与SBS/3系列阀门采用了具有创新意义的半球形阀体。经研究，这种形状既能较小阀门尺寸，还能提高阀门流量。采用可适应

腐蚀性环境的不锈钢结构，因此可用于各种不同的应用环境。所用部件坚固，采用自润滑式蒸汽双导件，因此阀门工作性能可靠，可确保经过大量工作周期后也无需维护。才有了多种密封材料，因此可灵活适应不同的应用环境。采用不同规格的伺服控制器可节流高压差一天，大行程。

该系列阀门可控制多种流体：蒸汽、水、腐蚀性流体、非爆炸性其他等，所以，这类阀门可用于多个领域：纺织印染设备、化学品设备、水处理设备、食品设备、一般工业设备。

根据客户要求，可将阀门用于特殊领域。

产品参数：

工作控制方式

-2V-NC常闭（空气打开，直通阀）

-2V-NO常开（空气关闭，直通阀）

-3V-分流(NO-NO)

-2/3通DE-双作用

尺寸

-DN15-DN200

压力等级

-PN6、PN10、PN16

阀体材料：

-不锈钢 AISI316 PN40

-微铸工艺蜡（DN15-DN100）

-铸造与电结合板（DN25-DN200）

阀座

-AISI316L 号不锈钢

连接方式

-法兰 PN6（UNI2276)、PN10（UNI2277)、PN16（UNI2278)，采用AISI304/316（1）根部焊接

上阀盖

-AISI316L

快速打开时阀塞动作为线性

-AISI 316L 带PTFE-PTFE/GG插芯（软质密封）

-AISI 316L带硅橡胶/三元乙丙橡胶/氟橡胶插件（2）

填料箱

-PTFE环、VITON环

伺服控制器

-启动作用方式，最小4bar，最大8bar

-材料：AISI316L锻钢

-气缸：Φ63、Φ82、Φ118、Φ136、Φ153、Φ235

-阀杆：AISI316L 轧制钢，采用双导件

-密封圈：丁腈橡胶/氟橡胶

-电流设备 行程指示仪（型号NC）

-附件：手动控制用手轮、磁传感器、接近传感器、微动开关盒、电磁阀、行程调节器、流量闸板。

单作用方式下6bar时的耗气量

-cilΦ63=0.45NI

-cilΦ136=3.00NI

-cilΦ82=0.70NI

-cilΦ153=5.20NI

-cilΦ118=1.80NI

-cilΦ235=21.90NI

工作温度

-30℃-+170℃ 有密封圈类型决定

注释

（1）根据客户要求，可提供其他类型的连接方式

（2）软质材料插件可允许压差增大20%

（3）可根据要求提供行程增大的双作用式伺服控制器。

阀门尺寸表:

有关阀门选型及规格确定情况，请联系我公司技术部。

气动截止阀采用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。气动截止阀气缸使用介质：压缩空气，氮气。气动截止阀结构特点如下：
1、结构简单、制造和维护方便；工作行程小，启闭时间短；
2、关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。
气动截止阀结用途：

适用于各种变压或变温气体分离装置、以及要求频繁开关的各种工业流体输送场合。它是气体分离（PSA法）装置中应用最广泛的阀门。
外观：选材十分考究，符合国内、国外相关标准，结构合理，外观简洁大方。

气动截止阀优点：
1、本气阀结构简单，制造和维修比较方便，使用安全；
2、工作行程小，启闭时间短，节省时间；
3、密封性好，密封面之间摩擦力小，使用寿命长；
4、可以任意组合与关闭件密封面材料的配对，以满足各种工况要求。
