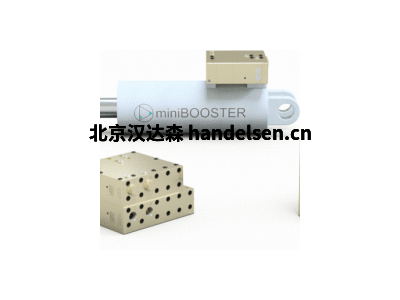

miniBOOSTER HC8-6.6-B-1增压器参数介绍

高伟 QQ：2853369888   手机：17710704891 电话：010-64714988-215 传真：010-64714988668 邮件：tk5@handelsen.cn

　　b系列HC2DHW型号：HC2DHW4A 1

　　HC2DHW版本：5个不同的增强因子

　　PIN：入口压力20-207巴

　　PH：最大1380bar(出口压力)

　　PRETURN：尽可能低(回油箱压力)

　　POUTLET：PH =(PIN - PRETURN)I(强化)

　　安装：内联管

　　配件：可提供先导式卸料阀

　　A模型=没有放泄阀

　　B型=带放空阀

　　G模型=直接按比例控制

　　材料证书3.1根据要求

　　型号：M-HC2D-012-1K

　　型号连接方式旁通流量最大压力重量

　　M-HC2D-012-1K 1 = BSPP100 l/min500 bar11.0 kg

　　主要特征

　　按需求压力

　　电磁铁激活

　　高压 - 高达700bar(10,000 psi)

　　快速灌装 - 系统流量可达100 l / min

　　延长使用寿命

　　健壮的设计

　　灵活的设计 - 几个助推器/集约化比率

　　最大入口压力= 345bar

　　可调出口压力

　　描述

　　HC2DHW是一款双作用不锈钢装置，能够在高压端提供高达5.0 l / min的流量。与其他miniBOOSTER型号一样，HC2DHW将供油压力提高到更高的出口压力，并自动补偿油的消耗量以保持高压。出口压力的调节是通过改变供应压力来进行的。 相对于其流动能力，HC2DHW是一个重量为8.0千克的紧凑型设备。

　　功能

　　基本操作在功能图中进行了说明。 油通过换向阀CV输入IN端口，通过单向阀2x KV1，2x KV2和DV自由流动到高压侧H.在这种情况下，通过增压器实现最大流量，从而实现快进功能。

　　当在高压侧H达到泵压时，阀KV1，KV2和DV将关闭。 最终的压力将由振荡泵单元OP1和OP2轮流实现。 当达到高压侧H的最终压力时，装置将自动失速。 如果由于消耗或泄漏导致高压侧压力下降，OP1和OP2将自动运行以保持最终压力。 可以将高压接头H更换到增压器的另一端。

　　C系列

　　HC4W

　　HC4W 版本：9种不同的增压系数

　　PIN:进口压力 20 – 200 bar

　　PH:最大 800 bar(出口压力)

　　PRETURN:尽量低(至油箱的回压)

　　增压比：PH= (PIN– PReturn) i (增压)

　　安装：管式管路

　　附件：先导单向阀

　　A 型= 没有单向阀

　　B 型= 带单向阀

　　G 型= 直接比例控制
