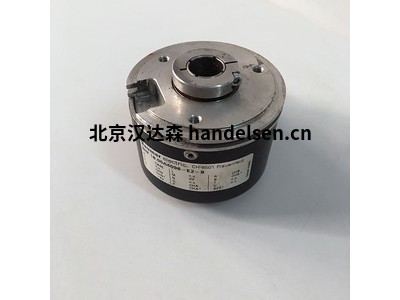

Baumer 堡盟AND 6增量编码器技术参数介绍

张艳琴 QQ：2850590586   手机：13552865878 电话：010-64717020-115 传真：010-84786709-666 邮件：sales2@handelsen.cn

Baumer 堡盟AND 6增量编码器技术参数介绍

　　技术数据 - 电气额定值

　　电压供应9 ... 26 VDC

　　5 VDC±5%

　　9 ... 24 VDC

　　消耗w / o负载≤100 mA

　　每转脉冲100...512

　　相移90° ±20°

　　占空比40...60 %

　　参考信号零脉冲，宽度90°

　　传感方法光纤

　　输出频率≤120kHz

　　输出信号K1，K2，K0 +倒置

　　输出阶段HTL

　　TTL / RS422

　　干扰免疫力EN 61000-6-2

　　发射干扰EN 61000-6-3

　　赞同CE

　　UL认证/ E256710

　　技术数据 - 机械设计

　　尺寸(法兰)ø58mm

　　轴类型ø6mm实心轴

　　允许轴负载≤50N轴向

　　≤60N径向

　　轮缘同步法兰

　　保护DIN EN 60529IP 54

　　运行速度≤12000转/分钟(机械)

　　工作扭矩典型值。1牛顿厘米

　　转子转动惯量18gcm²

　　材料外壳：铝

　　轴：不锈钢

　　工作温度-20 ... + 70°C

　　抵抗性IEC 60068-2-6

　　振动10 g，10-2000 Hz

　　IEC 60068-2-27

　　冲击100 g，6 ms

　　连接连接终端

　　重量约300克

　　部分产品型号：

　　Baumer IFRM 08N17

　　Baumer MY COM G7580/L

　　Baumer Y91 .H23.A

　　Baumer MY COM F75/K518

　　Baumer WEGGEB MHGE2G112C

　　Baumer E916 A G 0-1.6MPA

　　Baumer E90 A0 -1MPA

　　Baumer HOG9D1I编码器

　　Baumer FSDK 1 A传感器附件

　　

　　BaumerTXG13-P

　　刀架是机床主轴的接口，也是刀具的接口。BIG KAISER提供了市场上常见的各种刀柄，包括DV，BT或CAT陡锥，BIG-PLUS也提供。HSK空心柄锥度和BIG CAPTO柄也可用。

　　工具以正向或非正向夹紧，BIG KAISER具有多种不同的设计。根据应用场合，刀架特别适合于钻孔，铣削或铰孔。此外，刀架可以简单地成为完整刀具组合的接口

　　液压卡盘

　　液压卡盘是用于要求高精度的加工过程(例如钻头，铰刀，球磨机，立铣刀，金刚石铰刀和磨削工具)的理想刀柄。凭借各种直径和突出的刀具尺寸来适合任何应用，它们也可用于同时装配系统和所有其他主要接口。液压卡盘是在汽车，航空航天，医疗以及模具制造中进行高精度加工的理想工具。

　　BBT30 / 40/50

　　转速： 20,000

　　夹紧范围： ?.250“-1.250”

　　线规长度： 2.50“ -5.50 ”

　　BCV40 / 50

　　转速： 20,000

　　夹紧范围： ?.250“-1.250”

　　线规长度： 2.50“ -6.50 ”

　　C5 / C6

　　转速： 20,000

　　夹紧范围： ?.236“-1.260”

　　线规长度： 2.165“-4.724”

　　HSK-A40 / A50 / A63 / A100

　　转速： 20,000

　　夹紧范围： ?.750“-1.250”

　　线规长度： 4.00“ -4.50 ”

　　ST32

　　转速： 20,000

　　夹紧范围： ?.630“-.787”

　　线规长度： 7.874“

　　高精度，平稳切割

　　预平衡，用于高速加工

　　 20,000转

　　只需一把扳手即可轻松进行夹紧/松开操作

　　高速无振动加工

　　仅使用柄公差为h6的切削工具

　　BIG-PLUS主轴系统

　　同时锥度和法兰配合

　　BIG-PLUS是双接触主轴系统，其中刀柄同时接触主轴锥度和主轴端面，从而提高了刀具的刚度。BIG-PLUS超越了所有其他主轴概念，同时提供了与现有机床和刀柄的互换性。

　　提高表面光洁度和尺寸精度

　　延长工具寿命

　　防止因重切削而产生的微动腐蚀

　　改善ATC的可重复性

　　消除高速Z轴运动

　　改善镗孔的圆度

　　液压卡盘BIG-PLUS?BT液压支架

　　标准型

　　液压卡盘是用于要求高精度的加工过程(例如钻头，铰刀，球磨机，立铣刀，金刚石铰刀和磨削工具)的理想刀柄。

　　凭借各种直径和突出的刀具尺寸来适合任何应用，它们也可用于同时装配系统和所有其他主要接口。

　　高精度，平稳切割

　　预平衡，用于高速加工

　　20,000转

　　只需一把扳手即可轻松进行夹紧/松开操作

　　高速无振动加工

　　仅使用柄公差为h6的切削工具

　　BIG-PLUS?BT液压卡盘超薄

　　超薄型

　　Super Slim Hydraulic Chuck是在狭窄区域使用钻头，铰刀，球磨机，立铣刀，金刚石铰刀和研磨工具进行精密精加工的理想刀柄。各种各样的夹持直径和突起，几乎适合于汽车，航空航天，医疗以及模具的任何应用。

　　纤薄的设计消除了干扰，是高精度5轴加工的理想选择。

　　鼻子直径最小 ?14毫米(?.551英寸)

　　高精度，平稳切割

　　预平衡，用于高速加工

　　只需一把扳手即可轻松进行夹紧/松开操作

　　高速无振动加工

　　仅使用柄公差为h6的切削工具

　　液压卡盘

　　射流冷却剂类型

　　Jet-Through液压卡盘是精加工应用的理想刀柄，可从改进的冷却液输送中受益。喷射冷却剂流过刀架的端部，并倾斜以将冷却剂引导到切削刀具的尖端，从而大大提高了表面光洁度和刀具寿命。

　　凭借各种直径和突出的刀具尺寸来适合任何应用，它们也可用于同时装配系统和所有其他主要接口。

　　喷射冷却剂能力

　　高精度，平稳切割

　　预平衡，用于高速加工

       35,000 RPM

　　只需一把扳手即可轻松进行夹紧/松开操作

　　高速无振动加工

　　仅使用柄公差为h6的切削工具

　　BBT30 / 40/50

　　转速： 35,000

　　夹紧范围： ?.157“-1.260”

　　线规长度： 2.362“-4.724”

　　HSK-A63

　　转速： 35,000

　　夹紧范围： ?.157“-1.260”

　　线规长度： 2.953“-4.724”

　　液压卡盘超精密型

　　这种新型的液压卡盘超精密型具有液压卡盘标准型的所有功能，但在4xD处具有惊人的1微米跳动精度。
