ASM多圈编码器PH36



真正的绝对。极其坚固。

POSI 大厅®磁性多圈编码器是健壮的替代，往往在恶劣条件下短下降光学编码器。POSI 霍尔®传感器测量在具有的一个“真正的绝对”磁测量原理的帮助下多次旋转角位置。在高振动，强冲击和温度介于-40°C（-40°F）和+ 85°C（+185 F）之间的情况下，它们能够保持无故障，准确的功能。其坚固的外壳以及经过特殊封装的电子器件使它们能够抵抗极端的环境条件，因此是重型应用的理想解决方案。

POSI 大厅® 传感器还提供带冗余输出的安全相关应用。



优势一览

真绝对测量原理

测量范围高达31 x 360°（PH36）和255 x 360°（PH58和PH68）

抗冲击，振动和污垢

整体屏蔽磁场

单圈线性度为0.3％

防护等级高达IP69

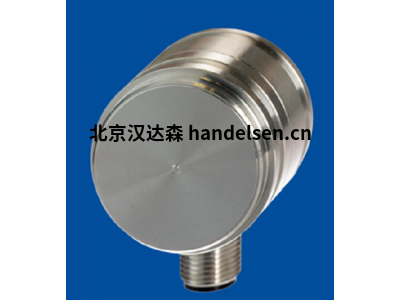

PH36多圈编码器

磁性多圈编码器，外壳为36 mm∅，轴为6 mm或10 mm，无

磨损，磁性原理

防护等级IP67

模拟量输出，SSI，CANopen



技术指标

输出量 电压0.5…10 V，0.5…4.5 V

电流4 ... 20 mA，3线

CANopen，CAN SAE J1939

SSI

测量范围 高达31 x 360°（31转）

解析度 最高16位

线性度 ±（2°+ 0.015％fs）

重复性 0.1度

筑屋材料 铝（外壳），不锈钢（轴）

防护等级 IP67轴

IP67 / IP69外壳（带有IP69兼容连接器）

连接 连接器M12

重量（不含电缆） 约 120克
