Rollon  PLUS系统-ELM 线性单元

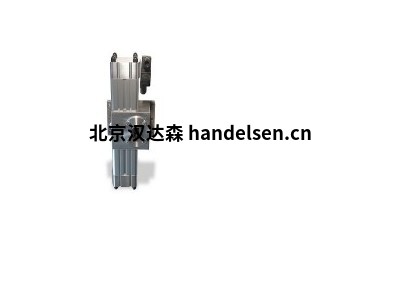

　　Rollon PLUS系统-ELM 线性单元 用于生产装配线-直采

　　低摩擦阻力、寿命长。轨道与滑块均由轴承钢冷抽制成，表面经过硬化处理可承受高负荷，应用于各种工业机械、自动化、仓储、包装、运输等设备。

　　Telescopic Rail系列：

　　ROLLON 高负荷强度、低挠曲变形量多节式伸缩滑轨，高刚性的伸缩元件，提供您各种不同应用的佳选择。

　　X Rail系列：

　　ROLLON 经济型X 线轨，性能与价格比高，可调整补正间隙，有镀锌与不锈钢材质可供选用，符合FDA/USDA 食品等级;可应用于食品、包装设备以及各种工业机械、自动化应用等

　　Rollon 直线滑轨、伸缩式滑轨和线性单元是一种机械部件，用来控制有不同变量和复杂性的运动。它们可用于许多工业领域。这就是为什么每个 Rollon 产品都被设计为满足最终应用的具体要求。重量轻、负载能力、自动调整平行度、耐蚀性、速度和精度：每个行业的特定的要求都得到 Rollon 研发部门的仔细考虑，以提供定制的解决方案

　　内部不锈钢元件

　　挤压阳极氧化抗腐蚀6060和6082铝

　　超低碳SS AISI 303和404C钢制线性导轨，螺母和螺栓及组件

　　用有机食品级植物油润滑

　　PLUS SYSTEM系列包括3种具有不同功能的不同产品：ELM，ROBOT，SC。

　　PLUS系统-ELM

　　这是Rollon高度通用的全封闭皮带驱动线性执行器的首要产品线。

　　ELM线性单元有50mm至110mm四种尺寸可供选择。它们具有自支撑结构，并具有坚固的挤压和阳极氧化铝轮廓。推力通过钢制增强聚氨酯皮带传动装置传递。直线导轨系统或可选的凸轮滚子系统精确地引导和支撑移动的托架。

　　聚氨酯密封条可确保皮带传动和直线导轨系统得到保护，以防止灰尘，污垢，碎屑，液体和其他污染物。它避免了其他密封系统(如不锈钢带)的脆性。

　　用于直线运动的组件，润滑剂储存器，保持架滚珠轴承座和双唇密封件;推广“免维护”系统。皮带轮，轴承和驱动轴是业内最坚固的。 ELM是非常苛刻的工作环境中应用的品，这些工作环境还需要高速占空比和位置重复性。

　　PLUS系统–机器人

　　ROBOT系列特别适合于重载应用，其中应用了大的滑架俯仰，偏航或侧倾力矩。或用于在运输或工厂自动化生产线上线性输送SCARA型多关节手臂机器人。作为坚固，高负载的选择，ROBOT系列是适用于最苛刻应用的线性执行器。

　　ROBOT系列线性单元有100mm至220mm四种尺寸可供选择，具有坚固的结构，该结构由挤压和阳极氧化的铝制成的长矩形横截面制成。推力通过钢制增强聚氨酯皮带传动装置传递。滑架在两个平行的线性导轨上运行，滑轨带有四个自润滑的“免维护”笼式球轴承座，其位置可支撑滑架以及所有入射载荷和力矩。可以使用多个独立式或惰轮式滑架，以进一步提高负载或力矩承载能力。

　　聚氨酯密封条可确保传动带免受灰尘，碎屑，液体和其他污染物的影响。

　　对于需要可重复，免维护工业自动化的恶劣环境，ROBOT系列是重载，高速，波动负载和力矩应用的明确选择。

　　PLUS系统– SC

　　SC系列线性单元是专门为在龙门应用中或在托架保持固定的同时铝型材必须移动的那些应用中的垂直运动而设计的。

　　SC线性执行器具有65mm，130mm和160mm三种尺寸，具有自支撑结构，该结构由挤压和阳极氧化铝制成的型材(SC 65为方形)制成。

　　SC是一个非常刚性的垂直系统，可通过使用两个平行的线性导轨和四个“免维护”的保持架式滚珠轴承座以及非常宽的皮带传动装置来保证。

　　SC系列设计用于重载和高循环应用。它经过专门设计和配置，可与ROBOT系列执行器兼容并组装，而无需转接板。

　　Plus System线性单元的主要应用领域：

　　自动化

　　生产装配线

　　打包

　　食品与饮料

　　产品描述

　　Telerace系列由钢制或异型金属板制成的伸缩式导轨组成，该导轨经过深氮化和黑色氧化工艺处理或以不锈钢制成。 Telerace直线导轨是苛刻环境的理想选择，因为它们的大型滚动部件使其具有很高的防尘性。

　　TLR和TLQ是带有高性能滚珠轴承的伸缩式导轨。 TLN和TQN具有更简单的构造。 TLAX和TQAX导轨完全由不锈钢制成，并具有可选的电动抛光表面，适合级的应用。

　　Telerace导轨非常适合需要长寿命和减少维护的连续循环应用。因此，它们适用于工业自动化应用，即使冲程行程可变。 Telerace导轨的构造中使用的材料和表面处理可确保良好的防锈性能，使其甚至适用于户外应用或潮湿的环境

　　带滚筒的伸缩导轨Telerace-TLAX / TQAX

　　双列轴承，承载能力高

　　带滚筒的伸缩导轨Telerace-TLAX / TQAX

　　提供不锈钢

　　带滚筒的伸缩导轨Telerace-TLAX / TQAX

　　连续工作周期低维护的理想选择

　　带滚筒的伸缩导轨Telerace-TLAX / TQAX

　　肮脏环境中的可靠性

　　带滚筒的伸缩导轨Telerace-TLAX / TQAX

　　适用于垂直和可变行程

　　技术特点

　　TLR-TLQ系列

　　钢制导轨采用获得专利的ROLLON-NOX深氮化热化学和黑色氧化工艺处理，以确保有效的防锈效果。

　　可用尺寸：18、28、43mm

　　很难

　　耐高负荷

　　寿命长

　　在盐水雾中进行了120小时的测试，即使在滚道上也具有有效的防锈保护，具有坚硬的抗滚动氧化层。

　　TLN-TQN系列

　　高强度的异型金属板导轨经过专利的ROLLON-NOX氮化热化学处理和黑色后氧化处理，可确保有效的防锈性能。

　　可用尺寸：30、40毫米(TLAX和TQAX为26、40毫米)

　　非常硬的材料

　　耐负载

　　寿命长，无磨损问题

　　在盐水雾中进行了120小时的测试，即使在滚道上也具有有效的防锈保护，具有坚硬的抗滚动氧化层。

　　提供不锈钢AISI304，TLAX和TQAX系列

　　PLUS SYSTEM系列线性执行器由高度保护的线性单元组成，这些单元具有自支撑阳极氧化铝结构和钢制增强传动带。在负载，力矩控制，速度和加速度方面，这是一系列坚固耐用的高性能执行器。

　　高负荷能力

　　高速

　　低磨损

　　低摩擦

　　低噪声

　　低维护

　　耐腐蚀版本

　　所有Plus System系列线性执行器均配有不锈钢元件，适用于恶劣环境和/或经常清洗的场合。

　　Plus System线性单元采用挤压阳极氧化Anicorodal 6060和6082铝制成，可容纳轴承，线性导轨，螺母和螺栓以及由低碳SS AISI 303和404C钢制成的组件，从而防止或延迟由潮湿引起的腐蚀。使用线性单位的环境。

　　特殊的无沉积表面处理，结合使用食品级有机植物油的润滑系统，使线性执行器可用于高度和关键的应用，
