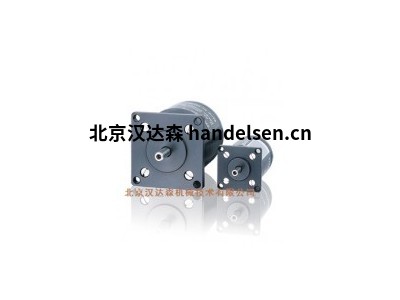

Phytron RSH 81.200.7,5-I1二相混合步进电机

刘洋 QQ：2850590582   手机：17744536447 电话：010-64714988-213 传真：010-64714988668 邮件：-@handelsen.cn

　　- 框架尺寸81,200步，额定电流7.5 A.

　　- 增量式编码器HEDS 9140，

　　包括配对连接器和线路驱动器，

　　3通道 500个脉冲/转

Phytron在这些价值观的基础上于1947年成立，至今仍保留着它们。我们的员工参加定期的进一步培训课程，并从各个管理层的开放式沟通中受益。结果是，Phytron取得了持续的成功，并被评为“ TopJob”公司。

产品分类：马达和执行器、驱动程序和控制器

可自由编程的运动控制器（PMC），用于多轴步进电机应用

所述PHY MOTION TM自由编程多轴运动控制器集成高性能的驱动能力（多轴同步和内插）与PLC功能（I / O的，模块化，现场总线），用于步进电机驱动的应用程序。

技术细节

阅读更多：PHY MOTION TM产品概念-步进电机的自由可编程运动控制器

特征

新增：集成功率级，最高120 V，15A

新增：具有安全扭矩关断功能的模块（SIL 3 / PLe）

新增：可选集成电源

每个轴已包含2个限位开关和1个参考开关（电气隔离）

通过子模块每个轴的可选编码器（ENDAT / SSI），旋转变压器和温度评估（Pt / K元素）

插补（每个分度模块2个轴为圆形，另外2个轴为线性）

I / O模块（数字8/8；模拟4/4）

脚本程序管理

使用免费的phyLOGICTM协议和软件进行优雅，简单的编程（与我们久经考验的MiniLog协议兼容）

多种HMI接口：可选的集成触摸屏，外部触摸终端，BT5 AM操作面板或通过蓝牙的android平板电脑。

用于PHY MOTION TM的 LabVIEW®-VI

新增：phy MOTION TM的 EPICS驱动程序

主机介面

USB和其他可选：以太网，ProfiBus / ProfiNet，CAN，RS 485，RS 232，RS 422，蓝牙，...

供应

主电源和中间电源模块24至70 V DC

住房

台式，滑轨，副机架或壁挂式安装

可变的外壳尺寸（6、8、10、21插槽为标准尺寸）

模组

1轴步进电机驱动器（I1AM01）

4轴高端分度器（I4XM01）

用于APS 功率级的运输模块（INAM01）

外部功率级的分度器   （I1EM02）

索引器接口（EXAM01）

数字量I / O（DIOM01）

模拟量输入和输出（AIOM01）

PID调节模块（PIDM01）

集成触摸屏（TPM01）

型号示例：phyMOTION-21SL-p

Phytron  phyMOTION-10SL-R-s

技术细节

步进电机具有集成控制器功率级用于SIMATIC ET 200 ® SP

TM StepDrive 1x24..48V / 5A模块成功完成了西门子执行的系统一致性测试。

适用于带有4-，（6-）或8导线的2相步进电机的双极控制

5 A PEAK相电流，增量为100 mA

24至48 V DC电源

高达1/256微步

物理分辨率：约 每转51,200个位置（0.0070°/步）。对于微定位，应考虑使用带计数器的编码器。

最大步进频率：250,000步进/秒

限位开关和参考开关的三个数字输入

诊断LED（集体错误，电源，停用，数字输入，电动机正在运行）

两种操作模式：定位和工艺对象模式

两种连接类型：功率级和分度器

在线控制器参数设置和诊断

通过步编程® 7，TIA博途®（从版本V15）或通过GSD（ML）文件

工作温度：0至+60°C

防短路，过载保护

认证：CE
