Rosenberg多控制控制器产品组件

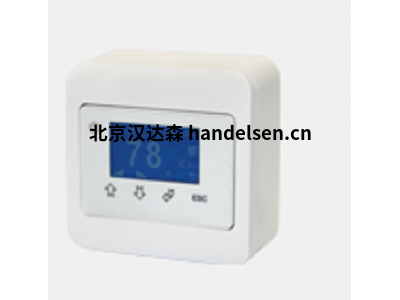

MTC-MultiControl是带有集成显示屏的多功能控制器，是专门为与EC风扇一起使用而开发的。外壳由塑料制成，可以使用两个螺钉固定在所需的安装位置。集成的星期时间控制可通过日/夜设置点进行控制，并可独立打开/关闭控制器。借助预定义程序，例如压力，体积流量，温度，湿度和速度控制，MultiControl变得通用。MTC配备了两个控制回路（两个输出0-10V）和一个继电器输出。



1.电位器POT 1

电位计10 kOhm安装在带有开关的外壳中。缩放0-100％，以选择100％可变的EC风扇手动设置点。电位计适用于壁挂式和壁挂式安装。所有必需的组件已包含在供货范围内。



2.电位器POT 2

电位计10 kOhm安装在外壳中。按比例递增，用于100％可变手动设定点选择。翘板开关用于释放EC风扇，绿色和红色LED用于可选的状态显示（操作/错误）。



3.电位器POT 3

通过3个开关步骤实现10V输出电压。通过内部电位计，可以在阶段1和阶段2调整所需的张力值。阶段3为EC风扇提供10V的最大输出电压。开/关功能通过0位实现。3级电位器适用于壁挂式和壁挂式安装。所有必需的组件已包含在供货范围内。





4.电动机保护继电器MSE / MSD

Rosenberg电动机保护设备配备有开/关开关，主保护开关和操作指示灯。它们的设计标准是E（单相）模型中的1.3 kW电机功耗，以及2.5 kW或D（三相）模型中的2.5 kW标准功率。





5. 5步控制器RE / RTE / RTD

具有主保护和操作指示灯的5步控制器，用于压控电动机/风扇的转换速度。可以使用内置的设备步进开关在连接的电动机/风扇上设置五种不同的速度。开关电路1是最低的，开关电路5是最高的速度。控制器的控制电路由2 A保险丝保护。RTE / RTD控制器也可用于流量监测器和气体电磁阀（RTE..G / RTD..G）的连接。流量监控器必须安装在风扇的气流中。如果有足够的空气通过风扇，则气体电磁阀将通过流量监控器激活。当安装了燃气器具时，这些设备的应用范围特别适合厨房排气设备。





6.开关柜安装变压器TE / TD

具有5个抽头，安装垫和连接端子的单相交流或三相电流自动变压器（根据VDE 0550）。允许的最高环境温度为+ 40°C。





7.电子调速器ED

该控制面板设计用于通过电压控制的单相感应电动机连续调节风扇的速度。通过在0-230V的整个范围内使用功率晶闸管降低电压来控制转速（相切控制）。如果单个电流的总和不超过设备的额定电流，则可以将多个风扇连接到设备。该操作在设备的旋转开关上完成。在设备的内部，有一个调节螺钉，可用于设置风扇的最小速度。





8.开/关开关GS

根据DIN VDE 0660第100部分的使用类别AC-23（电动机负载或其他高电感性负载的切换）使用的开/关开关。DIN VDE 0113第1部分和EN 60204第1部分中的规定适用于安全或电气设备机器。防护等级IP55。
