英国ANDERSON-NEGELE压力传感器



产品型号介绍：

P41压力传感器-压力传感器-图-Anderson-Negele

温度补偿变送器，用于测量管道和容器中的过程压力



D3压差和液位传感器-压力传感器-图-Anderson-Negele

液位和压头的并行显示，集成的储罐线性化和密度补偿。



L3压力和液位变送器-压力传感器-Img-Anderson-Negele

管道中的高精度过程压力测量以及容器中的静液压液位和体积测量



带有63毫米显示屏的MAN-63压力表-压力传感器-图-Anderson-Negele

MAN-63压力表，带63毫米显示屏

管道和容器机械规



带63毫米显示屏的EK压力表-压力传感器-Img-Anderson-Negele

紧凑的高精度量规，适用于1/4“的管道和容器



带有90毫米显示屏的EL压力表-压力传感器-图-安德森·内格勒

机械压力表，用于测量管道和容器中的过程压力



带有90毫米显示屏的EM压力表-压力传感器-图-安德森·内格勒

机械压力表，用于测量管道和容器中的过程压力



ELH高压表-压力传感器-Img-Anderson-Negele

均质机中压力高达1000 bar的压力表



查看产品

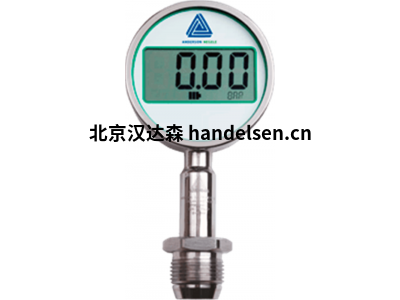

MAN-90-BAT，MAN-90P-BAT压力表，带有90毫米LCD显示屏-压力传感器-图-安德森·内格勒

带LCD显示屏的压力表，用于测量管道和容器中的压力



EP压力表-压力传感器-图-Anderson-Negele

卫生电子压力表，用于本地显示控制管道和容器中的压力



PFS模块化压力变送器-压力传感器-Img-Anderson-Negele

模块化传感器可显示高177°C的过程温度，用于测量管道和容器中的压力，并带有显示屏



MPP模块化压力变送器-压力传感器-Img-Anderson-Negele

带有显示屏的模块化压力传感器，用于测量管道和容器中的过程压力，过程温度高达177°C（350°F）



MPP-DFI-压力传感器-图-Anderson-Negele

MPP Sentinel DFI帮助监视过程和测量系统之间的屏障完整性，并在屏障被破坏时提供数字警报。



DAN-HH压力变送器-压力传感器-图-Anderson-Negele

紧凑型传感器，用于测量管道和容器中的过程压力



HA压力变送器CPM连接-压力传感器-Img-Anderson-Negele

紧凑型传感器，用于b 1/4英寸以下的小管道，过程温度高达150°C



具有三夹钳的HA压力变送器-压力传感器-Img-Anderson-Negele

紧凑型压力传感器，适用于b 1/4英寸以下的小管道，工艺温度高达150°C



HA可高压灭菌的压力变送器-压力传感器-Img-Anderson-Negele

紧凑型传感器，用于b 1/4英寸以下的小管道，过程温度高达150°C



紧凑型传感器，用于过程温度大于200°C的远程版本-压力传感器-图-安德森·内格勒

紧凑型传感器，适用于> 200°C的高过程温度，带远程版本

测量管道和容器中的过程压力，带有金属膜片的传感器，温度高可达200​​°C / 392°F



查看产品

带有陶瓷压力传感器的DAC-341压力传感器-压力传感器-Img-Anderson-Negele

DAC-341带有陶瓷压力传感器的压力传感器

坚固的压力传感器，可承受高压冲击



查看产品

配置传感器

用于过程监控的卫生压力传感器和压力表广泛用于食品，饮料和制药行业。

在乳制品厂，啤酒厂，饮料工业，葡萄酒生产，果汁生产和其他食品工厂的几乎所有生产过程中，压力表和压力测量传感器为确保过程的功能和效率以及保证产品质量做出了重大贡献。在此类应用中，过程压力的高精度监控以及运行过程中可靠的防污染保护是决定性的标准。在制药行业中，对材料质量提出了更高的要求，并且通常还要求严格遵守指定的压力规格，而制药和生物技术领域的特殊压力传感器可以满足这些要求。特殊型号也可用于极低压，极高压或差压或远程压力测量。

卫生压力传感器的设计

压力传感器根据其设计分为机械压力表和电子压力变送器。

压力表：

作为带有显示屏的机械压力传感器，可以将测量值以模拟或数字形式直接传输到现场显示屏。也有带开关量输出的压力表，作为模拟压力开关或数字压力开关，可以将测量值传输到过程控制或作为警报信号传输到PLC控制中心。



电子压力变送器：

与内部压电信号转换器一起工作。他们可以在显示屏上显示测量值，将其传输到PLC或在智能电子单元中对其进行处理，并带有其他测量数据，例如温度。这意味着对于任何要求，都可以使用具有便利的数据检测，处理和传输功能的合适测量技术。



另一个区别是用于压力膜片或压力盒的材料。

不锈钢膜片：

这些用于大多数版本的Anderson-Negele压力传感器。根据应用和介质，可以单独选择不锈钢等级和表面粗糙度。



陶瓷测量池：

也可以选择带陶瓷膜片的压力传感器。这些特别为高压冲击的应用提供了优势。

卫生设计：

Anderson-Negele压力传感器是根据“ HYGIENIC BY DESIGN”原理开发的，并且在无死角安装，清洁性方面符合3-A，FDA或EHEDG等机构和组织的原理和规格，材料质量和处理。

卫生压力传感器的应用

卫生压力仪表可用于许多不同的应用类型：

过程压力测量：

在许多生产过程中或在CIP / SIP过程中，在线压力传感器可确保维持管道，管子，管线，工艺容器，储罐，生物反应器或其他容器中规定的正压或负压值。具有开关量输出的压力变送器和压力计可以通过警报信号将偏差报告给PLC，从而可以触发自动，立即的反应或保护措施。



静液压液位测量：

使用压力传感器，由于罐的尺寸，设计，材料，介质或其他原因，在无法或无法精确测量其他液位的情况下，可以以高的精度确定并传输容器中的液位。



静水压力测量：

集成了储罐线性化功能的智能压力传感器甚至可以更进一步：液位，储罐几何形状，密度补偿和温度补偿的结合，使以公斤，升，％为单位的体积或质量直接传输，并且在任何时候都具有高的精度。适用于任何媒介。



压差测量：

通过为压力传感器配备两个传感器阀杆和信号转换器，可以并行检测两个压力值。这样可以精确测量加压容器中的压差，从而同时精确测量液位和监控压力罐（例如发酵罐，无菌罐或果汁）中的扬压。储存罐。这种数字测量系统易于安装，完全没有毛细管，可靠，安全。它可用于监测果汁生产中由于压力下降或发酵后污染的风险。

压力传感器和测量范围

Anderson-Negele压力传感器可选地与压力传感器一起工作，以产生相对压力，绝对压力或复合压力。

带有相对压力传感器：

膜的背面通风，即传感器测量相对于大气压的正压。



在绝对压力传感器中：

在制造过程中产生的真空保持在膜片和基体之间，即传感器将相对于真空的压力作为参考点进行测量。选择绝对压力测量以消除变化的大气压力的影响。



复合压力传感器

允许在真空范围内进行相对测量。



测量范围：

测量范围的选择范围很大，即上下大值之间的差（例如-1 ... 2 BAR / -1 ... 9 BAR / 0 ... 2 BAR / 0 ... 40 BAR）允许针对所有过程条件的特定而精确的调整。调低压力甚至可以达到0 ... 0.04 BAR的极低压力。

卫生压力计

由于采用了特殊的Anderson-Negele长寿命技术，因此大大提高了测量灵敏度和耐用性。无磨损的机械测量装置可确保多年的测量精度达到终值的±0.25％。高效的液压机械阻尼系统即使在剧烈的压力波动下也能提供可靠的保护。此外，隔膜还具有多种机械保护功能，可延长使用寿命，例如，传感器和隔膜的材料质量高，内部生产中熟练的技术人员可控制焊接以及凹入位置以防止在搬运过程中损坏设备的

由于可以随时对零点和跨度进行两点调整，因此避免了过早更换，从而大大延长了使用寿命。已经具有吸引力的采购价格得到了更长使用寿命的补充，并导致了非常优惠的拥有成本。坚固的设计，耐高温高压处理，Ra≤0.2μm的表面粗糙度，CIP / SIP功能和高达165°C的耐高温性（采用蒸汽稳定隔膜），全面卫生且易于使用的特性确保了长期的实用性清洁的防护等级IP66的一件式设计以及超大且易于阅读的显示屏。压力表的直径分别为63 mm和90 mm，可见显示屏显示相对于压力表尺寸的大尺寸。压力指示的刻度可以调整为过程压力。

通过使用符合USP VI类的压力传递流体，可以避免因膜片损坏以及介质与非无菌成分接触而造成的污染。不锈钢隔膜的高质量设计可延长使用寿命，并显着降低破裂风险，因为隔膜的移动幅度要小得多。

卫生压力变送器

全面的产品，从用于标准过程要求的坚固，低成本压力变送器，到具有高端设备的智能压力传感器，即使是困难的过程也可以实现完全自动化，始终为每种要求，每种过程提供佳，经济的设备和每个应用程序。



这可以满足特殊性能特征的要求：

高温：

特殊的高温压力传感器允许过程温度高达250°C



高压力：

某些应用程序（例如均质机）在非常高的压力下工作。Anderson-Negele提供压力表，适用于高1000 BAR的压力。



耐超压性：

在某些过程中，可能会发生强烈的压力波动，这会损坏压力传感器。在这种情况下，应使用具有高抗过压性的传感器。在Anderson-Negele，可提供耐压超过40 BAR的型号。



陶瓷电池：

也可以使用没有压力传递液体的“干式”或“电容式”传感器。在此，压力变化被高纯陶瓷Al2O3制成的薄膜吸收，在测量单元上通过电容检测薄膜的变形，并将其电子传输。



现场维修：

带有智能替换设计的模块化压力传感器可以轻松地在现场更换组件，从而简化了备件库存并提高了传感器的可用性。



温度补偿：

使用静液压液位测量时，温度漂移会导致输出值不准确。使用Anderson-Negele传感器时，由于温度影响而导致的偏差比传统压力传感器小10倍之多。



驳回：

即使使用10：1的量程比，由于使用校准的测量范围作为参考，Anderson-Negele的测量精度仍可保持高达0.15％。



加压罐：

对于加压罐，带两个传感器阀杆的差压传感器是高精度液位或体积测量的佳解决方案。



小管径：

膜片直径越大，测量精度越高。但是，这对于非常小的管道来说是一个问题。这可以通过使用CPM和CPM Mini适配器系统进行过程调整来克服。这些使压力传感器即使在管道直径仅为1/4“的情况下也能使用标准隔膜。更多信息，请参见产品类别“过程调整”。

双压力膜片，集成监控

Sentinel DFI（膜片故障指示）可防止高价值产品受到污染：使用传统的压力传感器，如果膜片损坏，产品可能会与驱动液或非无菌内部传感器部件接触​​。膜片的断裂在几个生产周期的时间内可能不会被发现，因此会造成污染，并带来相应的高价值损失。Sentinel DFI监视隔膜的完整性，并通过数字警报立即发出隔膜损坏的信号。



卫生设计/卫生材料

压力表由优质的材料制成。根据类型和预期应用，可以选择以下材料和表面：

与介质接触的组件：不锈钢1.4404（316L）/ 1.4435（316L）

压力传感器：不锈钢1.4404（316L）/ 1.4435（316L）/ C276哈氏合金/陶瓷Al2O3

表面粗糙度，高Ra≤0.2μm（电抛光）3.1材质证书可用于制药应用。



英国ANDERSON-NEGELE压力传感器由于其极其坚固耐用的设计，这些传感器甚至可以承受高的机械应力（例如振动和压力冲击），这些应力在许多实际应用中会反复出现，并永久确保高的精度。



工艺调整/安装

大量不同的过程适应性确保了在新工厂中安装以及对现有过程，罐或管道进行改造方面的极大灵活性。除了带有卫生螺纹，三夹连接甚至O型圈密封的压力传感器外，还可以安装在公称直径小为1/4“的管道中。
