德国Physik Instrumente（PI）高分辨率光度计

德国PI高分辨率光度计

&&F-712.IRP高分辨率光度计

用于对准任务中的光功率计量

F-712.IRP高分辨率光度计

产品描述技术指标资料下载报价/订购

高动态范围

波长范围600至1700 nm

1550 nm时的输入范围为230 pW至1.3 mW

对数输出

信号带宽为6 kHz

光学对准应用配件

该光度计检测光输入信号并将其转换为高分辨率的对数精确电压信号。当集成在全自动光学FMPA对准系统中时，光功率计可用于快速找到最大光强度。



输出信号的对数缩放对快速扫描特别有利，因为信号强度会在几毫秒内波动几个数量级。



光度计的大波长范围可以在可见光和红外范围内工作而无需切换。



光学输入接口的设计使得光纤在连接器中的放置对光信号的测量没有影响。



应用领域

晶圆探测，包装。不需要测量光功率绝对值的所有应用中的FMPA对准系统的附件。



变体

两通道模块是F-712对准系统中E-712控制器的补充。电源通过E-711.IA4提供。供货范围内包括用于连接E-711.IA4的一个输出的0.4 m长电缆。

可以通过标准USB电源适配器（电源适配器不在供货范围内）提供具有低功耗要求的单通道台式设备。











&&G-910.RC02低功耗运动控制器

集成驱动器（最多2个轴），EtherCAT主站，最多同步4个轴

G-910.RC02低功耗运动控制器

产品描述技术指标资料下载报价/订购

带有集成ACS驱动程序模块的ACS运动控制器

使用G-910.RC01驱动器模块最多可升级4个轴

与PI的定位器直接兼容

适用于交流伺服电机/无刷直流电机，有刷直流电机，音圈电机，步进电机

输出功率24 V时120 W或48 V时280 W

轨迹规划的许多选择

总览

G-910运动控制器提供了一个完全集成的电子解决方案，在紧凑的外壳中具有控制器和驱动器模块。G-910.RC02运动控制器具有最新的ACS SPiiPlusEC运动控制器和EtherCAT主站。集成的2轴驱动器模块，可通过EtherCAT升级到最多4个同步轴。EtherCAT周期和运动曲线的生成速率为2 kHz。以太网速度高达1 GbE。用于高级龙门和双回路控制的伺服算法。

I / O线

数字量输入和输出可以灵活配置。为了评估参考开关，可以将数字输入替代地引入电动机连接器。根据应用的不同，限位开关和参考开关的输入可以配置为5 V或24 V，也可以配置为PNP或NPN输入。位置同步触发信号具有高达10Mhz的输出频率，可实现高行进速度下的精确过程控制（位置事件发生器– PEG）。

组态

如果在订购时指定了定位器的类型，则G-910.RC02的所有连接器都在出厂时进行了适当的预配置。规格中详细说明了默认的出厂配置，没有针对定位器进行的调整。对于后续调整，请联系我们的服务部门。

编码器

支持增量编码器（正弦/余弦或RS-422）和绝对编码器（EnDat 2.2和2.1，Smart-Abs，Panasonic，BiSS-A / B / C（SSI））。根据应用情况，编码器可以分别引至电机接口或单独的传感器接口。



通讯，软件支持

运动控制器在内部EtherCAT网络中作为主机。开放的网络体系结构还允许集成第三方组件。为了与PC进行通信，运动控制器配备了以太网TCP / IP和RS-232接口。供货范围包括ACS SPiiPlus MMI Application Studio，它是一种现代用户软件，带有用于控制调整和可视化的工具。编程库可用于C / C ++，COM，.NET，MATLAB。

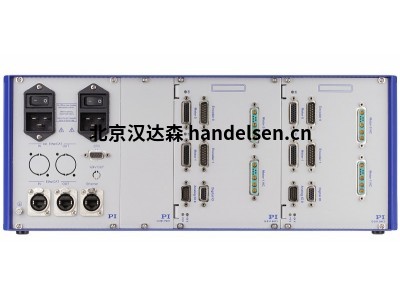

&&G-901高功率要求运动控制器

德国Physik Instrumente（PI）运动控制器

带有AC伺服电机，DC电机，音圈电机，步进电机的多达4个驱动轴的集成驱动器

G-901高功率要求运动控制器

产品描述技术指标资料下载报价/订购

带有集成ACS驱动器和集成模块的ACS运动控制器，用于安全断开扭矩（STO）

与PI的定位器直接兼容

适用于交流伺服电机/无刷直流电机，有刷直流电机，音圈电机，步进电机

每轴输出功率至1500 W

轨迹规划的许多选择

在ACS EtherCAT网络中最多可升级8个轴

总览

G-901运动控制器提供了完全集成的电子解决方案，其控制器和驱动器位于行业兼容的19英寸外壳中。G-901运动控制器具有最新的ACS SPiiPlusEC运动控制器和EtherCAT主站。集成驱动器支持2轴，3轴或4轴。通过EtherCAT最多可升级到8个同步轴（需要附加的驱动器模块）。EtherCAT周期和运动曲线的生成速率为2 kHz。以太网速度高达1 GbE。先进龙门架的伺服算法STO安全功能可安全关闭轴的电源。



I / O线

数字量输入和输出可以灵活配置。为了评估参考开关，可以将数字输入替代地引入电动机连接器。根据应用的不同，限位开关和参考开关的输入可以配置为5 V或24 V，也可以配置为PNP或NPN输入。位置同步触发信号的输出频率高达10 Mhz，可在高行进速度下实现精确的过程控制（位置事件发生器– PEG）。



组态

如果在订购时指定了定位器的类型，则G-901的所有连接器都在出厂时进行了适当的预配置。规格中详细说明了默认的出厂配置，没有针对定位器进行的调整。对于后续调整，请联系我们的服务部门。



编码器

支持增量编码器（正弦/余弦或RS-422）和绝对编码器（EnDat 2.2和2.1，Smart-Abs，Panasonic，BiSS-A / B / C（SSI））。根据应用，可以将编码器引入不同的接口。



通讯，软件支持

运动控制器在内部EtherCAT网络中作为主机。开放的网络体系结构还可以集成其他制造商的组件。为了与PC进行通信，运动控制器配备了以太网TCP / IP和RS-232接口。供货范围包括ACS SPiiPlus MMI Application Studio，它是一种现代用户软件，带有用于控制调整和可视化的工具。编程库可用于C / C ++，COM，.NET和MATLAB。
