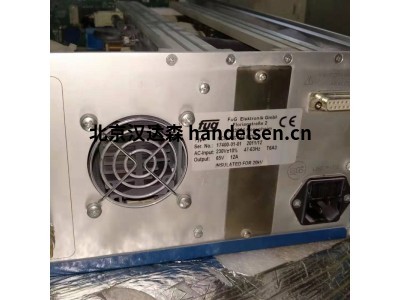

FUG电源NCA / MCA产品介绍

 一、FUG功能：

NCA / MCA系列是一种自动量程电源设计，其中电源在其输出电压和电流的整个范围内运行 - 最高可达单位最大额定输出功率。 这导致操作范围比更传统的电源宽3倍。 当配备可选的计算机接口时，MCA / NCA系列成为多功能可编程电源。 原则上，整流线电压驱动方波发生器，其交流电压经过变换，整流和滤波，产生输出电压。 为了调节，方波电压是脉冲宽度调制的。

二、FUG设计：

19“台式机箱（可提供19”机架适配器）



输出：输出隔离：

高达1500V标称电压和3000W功率，输出浮动。 正极或负极可以连接到地。

（对于选项ana-log编程无效。如果应保留浮动功能，则必须选择浮动模拟编程）。



最大隔离电压：额定电压高达400V：

±500V。

在750V标称电压下：

±1000V。

在1500V标称电压下：

±2000V。

在3000V标称电压和1500V功率等级6000W和9000W的一个极点接地时，必须在订购时注明极性。



输出端子：

标称电压高达750V的单元有4mm安全连接器。 对于输出电流> 10A的设备，有输出钳位。 对于额定电压大于1500V且额定电流高达10A的SHV连接器，提供合适的HV电缆连接器。



技术数据：主电源连接：

额定功率高达1500W：

230V±10％47Hz至63Hz;

对于3000W及更高的额定功率：

400V±10％47Hz至63Hz;

三相环境温度：

0°C至+ 40°C
设定范围：

来自约。 0.1％至100％

设定分辨率：

±1 x 10-4

残留纹波（0  -  10MHz）：

<2 x 10-4pp + 200mVpp

恢复时间：

电压控制：

负载变化<1ms从10％变为100％或从100％变为10％。

电流控制：

负载变化小于10ms，导致输出变化小于额定电压的10％

在额定负载下设定时间：

<300ms输出电压从10％变化到90％或90％到10％

无负载输出的放电时间常数：

约。 MCA NCA的10秒有一个主动向下调节。

偏差：

对于±10％电源电压变化：

±1 x 10-5

对于空载/满载：

<5 x 10-4

在恒定条件下超过8小时：

<±2 x 10-4
