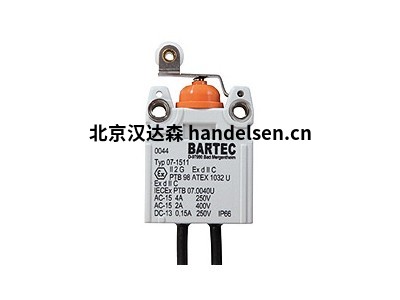

德国BARTEC开关07-1511

          德国BARTEC开关07-1511

　　描述

　　该开关元件可普遍用于防爆区域内的开关，控制和调节操作。插入开关由PTB根据最新的EC指南94/9 / EC进行审核。配备有这些插入式开关的设备必须经过测试机构的批准，开关本身无需重新测试。核心嵌入在交换机的背面。标准长度为500毫米;其他长度可根据要求提供。要连接内核，我们建议使用BARTEC的迷你端子。技术数据*

　　防护等级IP 66(IEC 60529)

　　外型尺寸见数据表

　　材料塑料(热塑性)，柱塞/附加执行器：不锈钢

　　接触材料镀银或镀金触点

　　(所有触点元件均具有标准的保护性金涂层)

　　机械寿命> 2 x 10 6切换周期

　　重量带500毫米铁芯：单断开关35 g，双断开关70 g

　　　　插入开关，包括执行器

　　防爆技术数据

　　描述

　　插入开关用作设备开关

　　或辅助电流开关用于信号和

　　控制电路。

　　交换机的标准版本包含

　　精细的银触点。镀金细银

　　接触点特别低

　　电压和电流。作为基本规则，所有

　　开关元件有保护金

　　电镀。

　　核心嵌入在交换机的背面。

　　连接芯的长度是可变的。

　　双断的切换顺序

　　开关是可选的：

　　•腔室I和II几乎切换

　　同时

　　•I腔室将0.03切换为0.3 mm

　　第二室之前。

　　防爆类型

　　II 2G Exd IIC

　　我M2 Ex d I

　　防爆IIC

　　0044

　　资质认证

　　类型07-1511、07-1521、07-1541和07-1581

　　PTB 98 ATEX 1032 U

　　07-1511、07-1541和07-1581型

　　IECEx PTB 07.0040U

　　环境温度

　　07-1511和07-1581型

　　-55°C≤TA≤+40°C，50°C，60°C，70°C，

　　75°摄氏度

　　07-1521和07-1541型

　　-20°C≤Ta≤+70°C(T6)

　　-20°C≤Ta≤+90°C(T5)

　　批准用于区域

　　1和2

　　载流量

　　类型07-1511和07-1581(温度等级T6)

　　40°C时9 A(单极)/ 7 A(双极)

　　50°C时7 A(单极)/ 6 A(双极)

　　60°C时6 A(单极)/ä(双极)

　　75°C时3 A(单极)/ 2 A(双极)

　　07-1521和07-1541型

　　70°C时5 A(温度等级T6)

　　90°C时2 A(温度等级T5)

　　01-1500-7D0001-A.01-BARTECAdvertisingAgency-291766E

　　尺寸(毫米)

　　额定电压/电流

　　07-1511和07-1581型

　　交流250 V，4 A(AC-15)

　　DC 250 V，0.15 A(DC-13)

　　07-1521和07-1541型

　　交流250 V，2 A(AC-14)

　　交流250 V，1 A(AC-15)

　　防护类型

　　07-1511和07-1581型

　　IP 66(EN 60529)

　　07-1521和07-1541型

　　IP 54(由于安装在Ex e机柜中)

　　联系方式

　　07-1511、07-1521和07-1541型

　　1个和2个转换触点或1 N / C

　　触点和/或1个常开触点

　　常开触点和常开触点

　　相同电位

　　07-1521和07-1581型

　　1和/或2个常开触点的N / C触点

　　拧紧扭矩

　　固定螺丝：最大0.6牛顿米

　　切换率

　　最高1000 /小时

　　操作力

　　最高2.0 N(单断开关)

　　最高3.6 N(双断开关)

　　释放力

　　分钟0.4 N(单断开关)

　　分钟0.8 N(双断开关)

　　联系旅行

　　旅行前VLW：最大0.9毫米

　　超程NLW：最小值0.5毫米

　　释放行程RLW：0.9毫米

　　差动行程DW：最大0.45毫米

　　自由行程LLW：0.1至0.45毫米

　　使用寿命

　　机械：

　　类型07-1511; 07-1521; 07-1581：

　　> 2 x 106

　　运作

　　07-1541型：

　　> 104

　　运作

　　电气：取决于负载

　　外壳材质

　　塑料(热塑性)

　　柱塞/附加执行器

　　不锈钢

　　电气连接

　　产品范围：

　　德国BARTEC防爆开关、BARTEC信号单元、BARTEC指示灯、BARTEC、BARTEC防爆接线盒、BARTEC防爆马达、BARTEC插头插座、BARTEC控制器、BARTEC红外测温仪、BARTEC湿度分析仪

　　德国博太科BARTEC公司的历史开始于1975年与交换机的研发和生产，以防止发生爆炸的加油站。 主要产品有：BARTEC防爆开关、BARTEC防爆马达、BARTEC红外测温仪、BARTEC控制器、BARTEC油品分析仪、BARTEC湿度分析仪。今天，BARTEC集团雇用超过1,600名员工，是全球领先的创新安全技术供应商之一。

　　型号：

           BARTEC   07-1511

　BARTEC　07-1521

　BARTEC　07-1541

　BARTEC　07-1581
