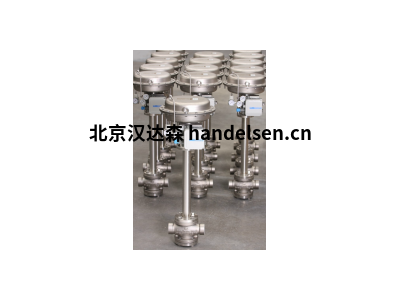

Burocco阀门SBS/S与SBS/3系列

　　布鲁克 SBS/S与SBS/3系列阀门采用了具有创新意义的半球形阀体。经研究，这种形状既能较小阀门尺寸，还能提高阀门流量。采用可适应

　　腐蚀性环境的不锈钢结构，因此可用于各种不同的应用环境。所用部件坚固，采用自润滑式蒸汽双导件，因此阀门工作性能可靠，可确保经过大量工作周期后也无需维护。才有了多种密封材料，因此可灵活适应不同的应用环境。采用不同规格的伺服控制器可节流高压差一天，大行程。

　　该系列阀门可控制多种流体：蒸汽、水、腐蚀性流体、非爆炸性其他等，所以，这类阀门可用于多个领域：纺织印染设备、化学品设备、水处理设备、食品设备、一般工业设备。

　　根据客户要求，可将阀门用于特殊领域。

　　产品参数：

　　工作控制方式

　　-2V-NC常闭(空气打开，直通阀)

　　-2V-NO常开(空气关闭，直通阀)

　　-3V-分流(NO-NO)

　　-2/3通DE-双作用

　　尺寸

　　-DN15-DN200

　　压力等级

　　-PN6、PN10、PN16

　　阀体材料：

　　-不锈钢 AISI316 PN40

　　-微铸工艺蜡(DN15-DN100)

　　-铸造与电结合板(DN25-DN200)

　　阀座

　　-AISI316L 号不锈钢

　　连接方式

　　-法兰 PN6(UNI2276)、PN10(UNI2277)、PN16(UNI2278)，采用AISI304/316(1)根部焊接

　　上阀盖

　　-AISI316L

　　快速打开时阀塞动作为线性

　　-AISI 316L 带PTFE-PTFE/GG插芯(软质密封)

　　-AISI 316L带硅橡胶/三元乙丙橡胶/氟橡胶插件(2)

　　填料箱

　　-PTFE环、VITON环

　　伺服控制器

　　-启动作用方式，最小4bar，最大8bar

　　-材料：AISI316L锻钢

　　-气缸：Φ63、Φ82、Φ118、Φ136、Φ153、Φ235

　　-阀杆：AISI316L 轧制钢，采用双导件

　　-密封圈：丁腈橡胶/氟橡胶

　　-电流设备 行程指示仪(型号NC)

　　-附件：手动控制用手轮、磁传感器、接近传感器、微动开关盒、电磁阀、行程调节器、流量闸板。

　　单作用方式下6bar时的耗气量

　　-cilΦ63=0.45NI

　　-cilΦ136=3.00NI

　　-cilΦ82=0.70NI

　　-cilΦ153=5.20NI

　　-cilΦ118=1.80NI

　　-cilΦ235=21.90NI

　　工作温度

　　-30℃-+170℃ 有密封圈类型决定

　　注释

　　(1)根据客户要求，可提供其他类型的连接方式

　　(2)软质材料插件可允许压差增大20%

　　(3)可根据要求提供行程增大的双作用式伺服控制器。

　　阀门尺寸表:

　　订货举例：MVPS-DN15-A ISI 316 L-PN6-NO

　　连接方式 口径(DN) 阀体材质 法兰压力 控制方式

　　法兰 15 不锈钢A ISI 316 L PN6 NC-常闭

　　焊接 20 PN10 NO-常开

　　25 PN16 DE-双作用

　　32 3V分流NO-NO

　　40

　　50

　　65

　　80

　　100

　　125

　　150

　　200

　　有关阀门选型及规格确定情况，请联系我公司技术部。

　　气动截止阀采用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。气动截止阀气缸使用介质：压缩空气，氮气。气动截止阀结构特点如下：

　　1、结构简单、制造和维护方便;工作行程小，启闭时间短;

　　2、关闭体(阀瓣)与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。

　　气动截止阀结用途：

　　适用于各种变压或变温气体分离装置、以及要求频繁开关的各种工业流体输送场合。它是气体分离(PSA法)装置中应用最广泛的阀门。

　　外观：选材十分考究，符合国内、国外相关标准，结构合理，外观简洁大方。

　　气动截止阀优点：

　　1、本气阀结构简单，制造和维修比较方便，使用安全;

　　2、工作行程小，启闭时间短，节省时间;

　　3、密封性好，密封面之间摩擦力小，使用寿命长;

　　4、可以任意组合与关闭件密封面材料的配对，以满足各种工况要求。
