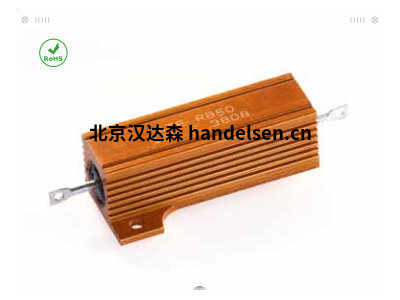

ATE Electronics固定式铝制固定功率线绕电阻器RB系列
ATE Electronics固定式铝制固定功率线绕电阻器RB系列
特征
特征
铝制挤压外壳提供了出色的导热性。
外壳深翅片，可在自然或高温条件下最大程度地散热
强制空气对流。
黄金阳极氧化处理可最大程度地抵抗环境条件。
具有高导热性的特殊热固性化合物。
绕组设计可最大程度地确保铁芯覆盖率和均匀性
均匀散热。
铁心无心接地，可最大程度地提高绕组均匀性。
顶面标记，便于安装后识别。
端子之间完全焊接在一起。
电气规格
-欧姆值
意甲E24。对于超出范围或不是标准欧姆值，请咨询
ATE技术部
-公差
标准5％。可根据要求提供高达1％的价格。
-温度系数
±30 ppm R> 20欧姆
±50 ppm 1欧姆<R <20欧姆
±100 ppm 0.1欧姆<R <1欧姆
-介电强度
RB10 1500 Vac
RB25和RB50的2500 Vac
RB75，RB101和RB150的3500 Vac
RB100和RB250的4500 Vac
- 绝缘电阻
最低10000兆欧
水分测试后1000 MOhm
-超载
5倍额定功率下5s
-无感
还可提供等效的物理和电气规格型号
无感Ayrton-Perry绕组
机械规格
-终端强度
10磅拉力测试； 3 Nm x RB100和4 Nm x RB250最大扭矩
-可焊性
根据MIL-STD-202的方法208进行测试时令人满意。
当电阻附近工作时，建议使用高温焊料
最大额定值
材料
-核心
陶瓷滑石或氧化铝无心磨削
-电阻元件
具有特定温度系数的铜镍合金或镍铬合金
-端盖
不锈钢
-密封剂
高温热固性化合物
-房屋
铝质阳极处理
-标准端子
铜焊RB10至RB150
RB100和RB250的不锈钢
降级
ATE RB电阻的工作温度范围为-55°C至+ 250°C
为了减小底盘面积和提高环境温度，需要降额使用
型号
型号
ATE RB10
ATE RB25
ATE RB50
ATE RB75
ATE RB101
ATE RB150
ATE RB100
ATE RB250
