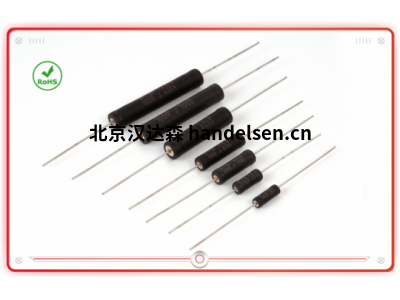

ATE Electronics玻璃搪瓷电阻cs系列
ATE Electronics玻璃搪瓷电阻cs系列
特征
特征
易于更换玻璃搪瓷电阻，而不会增加成本
而且没有性能损失。
整个组件涂有多层有机硅涂层
最大电线保护形式为-55°C至+ 350°C。
通过紧密的公差获得非常好的性能，非常低
温度系数和在严酷条件下的出色操作稳定性
环境条件。
陶瓷芯化学惰性且无心，因此具有高度的可靠性
接地以确保均匀，选择线材并完全焊接
建设终端到终端。
这些电阻满足或超过以下要求
MIL-PRF-26 H规格
电气规格
-欧姆值
E24系列。如果超出范围或不是标准欧姆值，
请咨询ATE技术部。
-公差
标准5％。根据要求可提供高达1％的值（对于值> R047）。
-温度系数
典型值：R10至Rmax为±100至±30 ppm
咨询工厂特殊用途
-介电强度
500 Vdc 2CS至6CS
700 Vdc 7CS至12CS
- 绝缘电阻
最低1000兆欧。
水分测试后100欧姆
-Sovraccarico
10倍额定功率下5s
5s 2CS和3CS额定功率下5s
-无感
还可提供等效的物理和电气规格型号
无感Ayrton-Perry绕组
机械规格
-终端强度
10磅拉力测试。
-可焊性
根据MIL-PRF-26 H进行连续，令人满意的覆盖。
材料
-核心
陶瓷滑石或氧化铝无心磨削
-电阻元件
具有特定温度系数的铜镍合金或镍铬合金
-端盖
不锈钢
- 涂层
特殊高温硅胶
-标准端子
LF镀锡铜或LF镀锡铜焊
测量点：L + 20mm
降级
这些电阻器可在-55°C至+ 350°C的温度范围内使用
要在具有工作温度的应用程序中使用这些组件。 + 25°C更高
通过在350°C时从标称功率线性降低至零来降低功率
型号
型号
2CS
3CS
5CS
6CS
7CS
10cS
12CS
