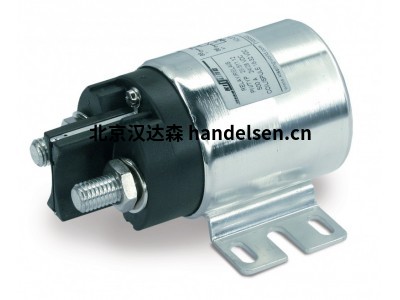

KISSLING 120A工业功率继电器
kissling 120A工业功率继电器
具有单线圈设计的29系列继电器适用于
具有单线圈设计的29系列继电器适用于
在商用车，工程机械和
适用于工业卡车。
功率继电器处于线圈电压12、24、36、48，
提供60、72、80和110 VDC。 配备吹气磁铁时，接触电压可能高达250 VDC。
紧凑的设计和低线圈电流是附加的
重要特征。
功率继电器的坚固结构实现了紧密性
符合IP67和IP6K9K（蒸汽喷射密封性）的IEC 60529和DIN 40050-9。
该系列继电器的电流范围为75/120/200 /
300/400/500 A可用。
29系列继电器设计为单线圈系统，适用于
卡车，公共汽车，建筑，地面支持的苛刻要求
和叉车的应用。
可用的线圈电压为12、24、36、48、60、72、80和110 VDC。
防脱磁铁可提供最高250 VDC的接触电压
设备。
紧凑的设计和最小的线圈电流是附加功能。
我们功率继电器的坚固设计可确保IP67的密封率
和IP6K9K（蒸汽压力清洁），符合IEC 60529
和DIN 40050-9。
该系列继电器可在连续电流范围内使用
75/120/200/300/400和500安培。
技术数据技术数据
常规数据环境特征
环境温度–40°C至+ 85°C | –40°F至+ 185°F的温度范围
防护等级IEC 60529＆DIN 40050-9，IP67（0.2 bar; 1分钟）＆IP6K9K防护
震动6克/ 11毫秒震动
振动4 g / 50-2000 Hz振动
耐油，燃料，液压油，酒精，
灭火剂
拧紧扭矩|最大扭矩
螺纹尺寸M3.5 = 1.1-1.2 Nm | M4 = 2.0-2.2 Nm | M8 = 12-13 Nm螺纹尺寸
电气数据|电气特性
最小绝缘电阻100MΩ最小绝缘电阻
负载后绝缘电阻50MΩ带电或环境后
高耐压1050 VAC / 1分钟at |在50 Hz时介电耐压
最大接触电压降150 mV最大接触降，初始
使用寿命后的接触电压降175 mV寿命测试后的接触降
持续电流120 A持续电流
过载1000 A，1秒/ 250 A，20秒过载
使用寿命和接触负载|额定接触负载
12/24/28/36 VDC | 48伏直流| 80伏直流
阻性负载120 A | 120 A | 80 A阻性负载
开关周期200 000 | 100 000 | 100,000个循环
机械使用寿命2,000,000个开关周期|循环机械寿命
线圈数据|线圈数据
12伏直流| 24/28 VDC | 36伏直流| 48伏直流
工作电压9-16 VDC | 18-32 VDC | 27-48 VDC | 36-54 VDC电压范围
额定电压12 VDC | 28伏直流| 36伏直流| 48 VDC标称电压
最大拾取电压9 VDC | 18伏直流| 27伏直流|最大36 VDC拾取电压
隔离电压≤2 VDC | ≤4 VDC | ≤5 VDC | ≤8 VDC最小压降
线圈电阻20Ω±10％| 80Ω±10％| 155Ω±10％| 245Ω±10％线圈电阻
线圈电流0.6 A | 0.35 A | 0.25 A |线圈电流约0.2 A
线圈功率7 W | 10瓦| 10瓦|约9.5 W线圈功率
开关时间常开继电器工作时间常开触点
最长拧紧时间35毫秒
最长弹跳时间5毫秒跳动
最长下降时间15毫秒释放
连接横截面最小值25平方毫米
/ AWG 3 | 0.039平方英寸/ AWG 3线截面
任何安装位置可选的安装位置
对于高开关周期，我们建议|对于高开关周期，我们建议
我们特别优化的继电器类型。 |我们特别优化的继电器类型。
KISSLING 120A工业功率继电器
