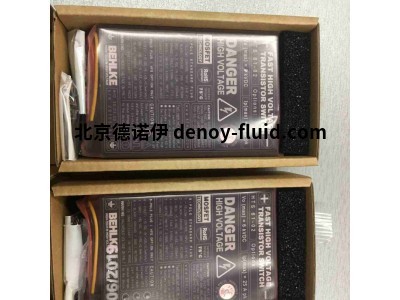

德国 behlke贝尔克固态开关介绍

一、behlke 品牌介绍

它是高压功率半导体堆栈的全球市场领导者。我们生产用于交流和直流的单开关或电桥配置的高压固态开关，其电压最高可达200 kV。我们的交付计划包括600多种基于高度灵活设计的标准开关和脉冲器。因此，可以进行多种技术修改以及完整的定制解决方案。请与我们联系获取更多信息！

二、behlke产品型号

behlke HTS 401-15-SiC

behlke HTS 401-30-SiC

behlke HTS 701-15-SiC

behlke HTS 701-30-SiC

behlke HTS 31-01-GSM

behlke HTS 31-06-C

behlke CF-LC I

behlke HTS 331-06

三、behlke产品分类：

1.behlke 开关，电流取决于时间，SCR晶闸管。千安应用，充放电，撬棍。

2.behlke 开关，固定导通时间，标准MOSFET。一般脉冲应用，充电和放电，脉冲电场。

3.behlke 开关，固定导通时间，高di / dt，MOSFET。高电流，高频率，出色的突发能力，快速充电和放电。

3.behlke 开关，固定导通时间，超快MOSFET 。大电流，高di / dt ，低频至中频，超快充电和放电。

4.behlke 开关，固定导通时间，低导通电阻，Trench-FET。高电流，以中等速度充电和放电。

5.behlke 开关，可变导通时间，标准MOSFET。一般脉冲和开关应用，上升时间快，频率高。

6.behlke 开关，可变导通时间，高di / dt，MOSFET。高电流，频率适中，上升时间短。

7.behlke 开关，可变导通时间，低电容，MOSFET。低耦合电容。LC2拓扑具有出色的瞬态抗扰性。

8.behlke 开关，可变导通时间，低导通电阻，碳化硅FET和Trench-FET。高电流，低导通损耗

9.behlke 开关，可变导通时间，AC MOSFET。双向双向开关。＆否。电压无极变化。AC高达5 MHz。

10.behlke 开关，可变导通时间，IGBT。在中等频率下具有高di / dt和电流能力。真正的通断开关。

11.behlke 开关，可变导通时间，MCT晶闸管。在中等频率下具有高di / dt和电流能力。真正的通断开关。

12.behlke 开关，可变导通时间，推挽，MOSFET。半桥配置中的两个交换路径。真方波脉冲。

13.behlke 开关，可变导通时间，交流推挽式MOSFET。半桥，用于正负电压而无极性变化。

14.behlke 高压脉冲发生器单元。实验室脉冲发生器单元，特殊用途的OEM脉冲发生器单元，普克尔电池驱动器。

15.behlke FDA，快速恢复高压二极管组件。快速续流二极管和网络。

16.behlke DLC，高压电子设备的直接液体冷却。泵组，散热器，热交换器，冷却液等

四、产品介绍

behlkeSCR系列高压开关，电流取决于时间，晶闸管介绍：

●坚固耐用，价格便宜的HV开关，用于放电应用以及与快速高压FDA续流二极管相关的阻尼正弦振荡的产生

●高峰值电流能力

●极高的di / dt，不会因大体积而损害可靠性和预期寿命带有单个栅极驱动器的单个SCR的数量

●非常耐过载

● 通过简单的TTL触发脉冲（2-5 V）易于点火

●非常紧凑和轻便

●各种冷却选项

1.1、behlke注意事项：

应用注意事项：与具有非常有限的dv / dt和di / dt功能的传统碟式晶闸管开关不同，快速的BEHLKE晶闸管开关模块由大量较小的晶闸管管芯（类型取决于多达1000个单晶闸管）组成，并串联连接，因此对于单个晶闸管，极限dv / dt和di / dt可以有效地分解为非临界值。每个晶闸管都由其自己的高度同步和隔离的栅极驱动器触发。这使得非常短的栅极布线成为可能，并避免了传统晶闸管开关设计中已知的危险热点。BEHLKE晶闸管开关可以在物理上尽可能高的di / dt和dv / dt速率以及最大可能的峰值电流下安全运行，而没有预期寿命的任何下降。BEHLKE晶闸管开关是真正由栅极控制的，不会从负载电路汲取点火能量。这样可以安全地从几乎0 V（提供足够的咬合电流）切换到最大电压，而没有任何限制。

开关至少在最大工作电压的150％时被隔离，因此可以轻松实现高端开关应用。为了节省成本和节省体积，尤其是在低压侧开关应用（例如撬杠电路）中，所有BEHLKE晶闸管开关也可以采用可选的非对称隔离制成，例如正极200 kV，负极30 kV。。对于每种晶闸管开关型号，无论其工作电压如何，都可以通过定制的隔离电压额定值来满足特殊的隔离电压要求。“常规”隔离电压选项的范围为40 kV至200 kV（选择ISO-40，ISO-80，ISO-120，ISO-200）。可根据要求提供根据欧洲安全标准的“医学认证”。在约4至8周的交货周期内，可在1至150 kV（AC / DC）之间定制任何电压，在1至100 kA之间定制任何峰值电流。如果定制交换机可以在现有平台上实现，则我们不收取额外费用。请咨询BEHLKE。

为了并联连接多个晶闸管开关，它们配备有同步I / O。如果一个开关由于故障（例如，过热）而关闭，则此功能可确保同步触发并禁止其他开关模块的触发输入。由于开关的高di / dt能力可能导致强大的电磁场，因此在所有较大的感应环路区域中，建议使用单独的控制单元（选件SEP-C）

这尤其适用于非常大的开关模块，并且di / dt> 5 kA / µs。对于带有中小型开关模块的应用，我们建议使用印刷电路板（最终采用多层技术），以最大程度地减少杂散电感并保持感应环路的面积较小。

带有印刷电路板的设计还保证了整个电子系统的可再现EMC行为。在任何情况下，请确保负载圆环与控制圆环之间保持适当距离，以避免磁反馈效应，否则内部安全电子设备将检测到故障情况，并且开关将锁定2秒钟。每次射击后。大多数开关都通过红色LED指示此情况。

所有BEHLKE晶闸管开关都可选配接地冷却法兰（选件GCF），镀镍铜散热片（选件CF），石墨散热片（选件CF-GRA，陶瓷散热片（选件CF-CER），水冷却（选件ILC），非导电性冷却剂的直接液体冷却（选件DLC）或具有陶瓷冷却表面的CSS（选件CSS）。为避免高电压下散热片产生电晕放电，我们建议直接液体冷却（选件DLC）为在电压高于40千伏的冷却）或陶瓷的冷却翅片（选项CF-CER）或水冷却（可选ILC）

1.2、behlke出口限制：

最大峰值电流等于或大于500安培的快速固态开关受美国法律和德国法律（双重使用法规）限制出口。未经美国或德国出口当局的有效出口许可证，不得将这些货物出口到第三国。可能需要最终用户声明。请咨询BEHLKE。

1.3、behlke产品型号:

behlke HTS 40-1000-SCR

behlke HTS 60-1000-SCR

behlke HTS 60-100-SCR

behlke HTS 60-200-SCR

behlke HTS 80-200-SCR

behlke HTS 80-500-SCR

behlke HTS 80-1000-SCR

behlke HTS 100-1600-SCR

behlke HTS 120-200-SCR
