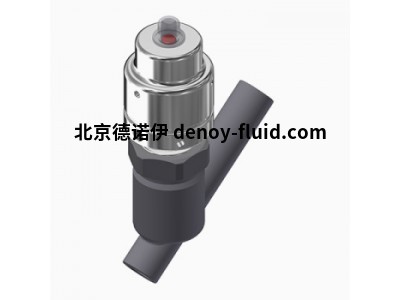

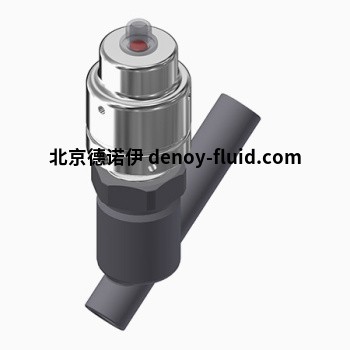

Burocco气动开关阀MVPFL BW

气动微型阀座，流量系数高，结构坚固，紧凑。 由于用于恶劣环境的不锈钢结构的通用性，它们可用于以下领域：纺织染整厂，化工厂，水处理厂，食品厂，一般工业厂。

 阀门尺寸的计算通过使用流量系数CV来完成，该流量系数CV是每种阀门尺寸的特定值，在表“技术规格”中列出。 注意：KV是指与公制成比例的流量系数，它是CV：1.17

采用可适应特殊的腐蚀性环境的不锈钢结构3 因此可适于各种不同的应用环境。所用部件坚固，采用自润滑式阀杆双导件，因此阀门工作性能可靠，可确保经过大量工作周期后也无需维护。采用了多种密封材料，因此可灵活适应不同的应用环境。采用不同规格的伺服控制器可截流高差压液体、大行程。

材料： AISI 316 / 316L不锈钢（1.4408 / 1.4409）

尺寸： DN 15 – 150

等级： PN 16（15-125）– PN 10（150）

温度： -30°C / + 150°C。

Burocco气动开关阀MVPFL   BW基本配置

1阀体

2阀体垫片

3阀盖

4阀座

5阀塞

6阀杆

7填料箱

8阀门垫片

9环形螺母

10活塞

11弹簧

12执行器外壳

13手轮螺丝

14手轮

15阀杆导向件

16阀杆导向件

17阀杆唇密封

18活塞唇密封

19 Seeger环

20阀杆密封圈

21缸密封圈

22环形螺母密封圈

23活塞密封圈

24阀芯垫圈

25活塞垫圈

26螺丝

27螺丝

28螺母

29螺母

30螺母

31插销
