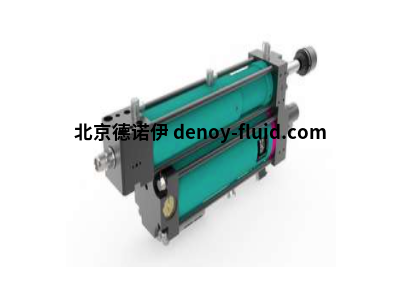

Tox气液增力缸型号参数
动力冲程:7 / 12 毫米
总冲程:100 / 200 毫米
经过优化，适用于机械手或手持式夹钳的小巧设计。
可用系列
44 版：针对最后 10 毫米冲程进行总冲程调整。
45 版：针对最后 50 毫米冲程进行总冲程调整(仅可用于 200 毫米总冲程)。
您在搜寻与之同类但更简单的气缸吗?请参阅我们的 X-K 型 TOX®-Powerpackage。
机械手版本的气动液压 TOX®-Powerpackage 配备了经充分验证的动力旁路和终位阻尼系统。这些气动液压驱动装置使用具有增强精度的可调整法兰边安装，不需要额外的模具导向件或导架，
是 TOX®-冲压连接工艺或冲孔工艺的理想选择。当然，也可用于其他应用。机械手冲压驱动装置可在任意位置工作。
RZK 型RZS 型RZH(x) 型RZK 型 TOX®-Powerpackage
动力冲程:7 / 12 毫米
总冲程:100 / 200 毫米
经过优化，适用于机械手或手持式夹钳的小巧设计。
可用系列
44 版：针对最后 10 毫米冲程进行总冲程调整。
45 版：针对最后 50 毫米冲程进行总冲程调整(仅可用于 200 毫米总冲程)。
您在搜寻与之同类但更简单的气缸吗?请参阅我们的 X-K 型 TOX®-Powerpackage。
在全球数百种应用中使用!
特性
通过总冲程调整可以调整 RZK 的总冲程(例如，以获得冲压连接期间的控制尺寸“X”)。
可使用安装在 RZK 末端法兰上的控制尺寸“X”传感器来监测冲程终位。
包括气动弹簧、动力旁路 ZLB、液压返回冲程阻尼 ZHD，以及可手动开关的用于设置和保养的动力冲程阀。
包括趋近冲程支撑和节气门“X”的阀块 ZVX。只需两个用于趋近和返回冲程的气动接头。
6 巴设计。
RZS 型 TOX®-Powerpackage
适合希望减省模具导架的应用的最佳冲压机气缸。
纤长且经济高效!
特性
可在 TOX®-模具上使用精密垫板实现 RZS 总冲程调整(例如，以获得冲压连接期间的控制尺寸 X)。不能在 RZS 上直接调整总冲程。如果需要此功能，建议使用具有总冲程调整功能的 RZK 或 RZH 型。
可使用安装在 RZK 末端法兰上的控制尺寸“X”传感器来监测冲程终位。
包括气动弹簧、动力旁路 ZLB、液压返回冲程阻尼 ZHD、带阻尼的固定终位挡块。
可在工作活塞上安装控制尺寸 X 开关。可安装终位监测 ZHU 或外部线性位置传感器 ZHW。
包括趋近冲程支撑和节气门“X”的阀块 ZVX。只需两个用于趋近和返回冲程的气动接头。
6 巴设计。
建议的附件
终位监测 ZHU：可安装在连杆上用于监测工作活塞位置的位置传感器。请单独订购位置传感器 ZHU 或外部线性位置传感器 ZHW。
TOX®-过程监测系统
RZHL 和 RZHO 型 TOX®-液压缸
总冲程:50 - 200 毫米
适合需要轻量化手持式夹钳或需要通过一个增压器操作多个液压缸的应用情形。可实现任何动力冲程。
RZHL 和 RZHO 版
基本版本提供液压缸 RZH(x)。用于返回冲程的传压介质类型决定了缸类型：RZHL 对应气动返回冲程，RZHO 对应液压返回冲程。
RZHL：RZHL 型液压缸可与 TOX®-增压器 X-ES 组合使用。
RZHO：RZHO 型液压缸可由任何液压设备系统驱动。
可用系列
00 版：针对最后 10 毫米冲程进行总冲程调整。
30 版：针对最后 50 毫米冲程进行总冲程调整。
200 版：50 毫米总冲程，无冲程调整。
特性
通过总冲程调整可以调整 RZH(x) 的总冲程(.00 和 .30 版)(例如，以获得冲压连接期间的控制尺寸“X”)。对于 .200 版，可使用精密垫板在 TOX®-模具上实现调整。
TOX® PRESSOTECHNIK 气动液压驱动装置被称为 TOX®-Powerpackage，是一种节能型气动操作气液缸，具有集成的机油系统和自动激活的动力冲程。
容量和技术规格包括：2 到 2000 kN 的冲压力;长达 69 毫米的动力冲程(使用分体式系统 X-KT 可提供更长的动力冲程);长达 400 毫米的总冲程。气动液压驱动装置 TOX®-Powerpackage 已获专利的特性包括旁路系统、绝对气油分离功能，以及液压返回冲程阻尼系统。
如果您需要
更长的总冲程
更短的冲程长度
专用装配版本
可选的控制装置
I 快速趋近：
切换柱控制阀 A。工作活塞高速伸出，直至在任意冲程点受到阻力。此阻力会影响装配的动力冲程阀 B 的换向。
II 动力冲程：
增压活塞封闭高压舱，并将工作区内的机油压缩至高达 400 巴的压力。此油压将压力应用于工作活塞 1 的后部并启动动力冲程。
III 返回冲程：
在主控制阀 A 换向后，动力冲程阀自动排放高压舱。工作活塞和增压活塞返回到各自的初始位置。
德国Tox品牌成立于1978年，首款产品为一个动力室气缸，并随后开发并建立了完整的动力室生产线，1981年开发出了用于电阻焊枪的气缸，至此，Tox在钣金行业的发展踏上了告诉发展的轨道，如今已经成为钣金加工行业压力机和组件的全球供应商之一。
作为钣金连接、压力机驱动器、压力机和特殊机器领域等领域可靠的品牌之一，Tox的创新产品和解决方案总是带给客户惊喜，这源于Tox在工程专业多年的经验积累以及多年为客户量身定制个性化方案的丰富经验。
Tox品牌现状
如今，Tox在全球拥有超过1400名员工，也是钣金加工行业的领先供应商，为客户提供用于铆接，冲压，压入和铆接应用的驱动器，压力机和各种工具。特别是，汽车行业在全球范围内都依赖Tox的创新技术。
Tox始终致力于为全球客户服务，并遵循客户至上的原则，满足客户的各项需求，及时交付。
Tox产品经营范围
Tox机电驱动器、Tox气动液压驱动器、Tox压力机、Tox小型压力机、Tox控制器、Tox压力机机架、Tox小型冲床等
世界冲压及装配工业的行业先锋
TOX® PRESSOTECHNIK 成立于 1978 年，是现代制造企业最值得信赖的创新型合作伙伴。以其全球化的服务布局、庞大的产品体系和超过40年的行业经验，吸引了一大批全球领先的汽车制造厂商、驱动系统及板件连接供应商的青睐。我们发明了“TOX® 冲压圆点连接”专利技术 — 依据板件本身材料的挤压变形而连接。并开发了驱动装备，如TOX®-气液增力缸 ，该款驱动装备利用气动液压增力技术，可提供 2 - 2000 kN 的冲压力。针对汽车、制药、航空以及电子制造行业等，从单一的标准化组件，到针对不同工艺如压装、铆接、功能件压装等定制完整的解决方案。我们的宗旨是满足客户个性化需求的同时，帮助金属加工行业更好地提高生产效率。
