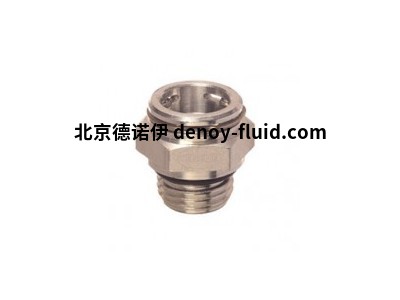

OETIKER　快速连接器

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk7@handelsen.cn

　　坚固耐用，由 6061-T6 铝制成：固有的耐腐蚀性

　　可选垫圈：罐内冷却器的部件减少

　　一件加工机身：空间紧凑，重量轻

　　专为实现最大性能而设计：100% 生产泄漏测试

　　改进人体工程学和清洁度：圆角

　　受控轴向间隙：防止微泄漏

　　最小压降：确保最佳流量

　　坚固的固定器机构：低插入力

　　外部 ISO 密封：螺纹接口的防漏

　　内部密封：管接口防漏

　　技术数据概述

　　材料

　　主体：SAE 6061-T6 铝

　　(UNS A96061， DIN W. Nr. 3.3211)

　　固定器：SAE 不锈钢 302 (UNS S30400)

　　内部/外部密封选项

　　Oetiker 快速连接器 (QC) 是承载介质的压力管路的创新连接解决方案。它们可显著节省装配时间、所需空间、制造装配成本、减少保修，并减少因重复运动造成的伤害。

　　得益于无工具装配，Oetiker QC 是许多应用的最佳解决方案，特别适合作为涡轮增压器、发动机和变速箱的机油和/或冷却液和加热管路的连接

　　元件。

　　夹子尺寸 1 2 3 4

　　标称直径范围(毫米) 24.5 25.9 - 27.6 29.0 - 30.7 32.1 - 37.3

　　部件号。 25900000 25900001 25900002 25900003

　　计数 pos 。 1 2 2 4

　　交货锥形(毫米) 24.5 25.9 29.0 33.9

　　挂钩位置 1 24.5 25.9 29.0 32.1

　　挂钩位置 2 27.6 30.7 33.9

　　挂钩位置 3 35.6

　　挂钩位置 4 37.3

　　尺寸 - 夹子尺寸 5 - 8

　　夹子尺寸 5 6 7 8

　　标称直径范围(毫米) 38.7 - 47.3 48.7 - 65.9 67.3 - 93.1 94.5 - 120.2

　　部件号。 25900004 25900005 25900006 25900007

　　计数 pos 。 6 11 16 16

　　交货锥形(毫米) 43.9 65.9 93.1 120.2

　　挂钩位置 1 38.7 48.7 67.3 94.5

　　挂钩位置 2 40.4 50.4 69.0 96.2

　　挂钩位置 3 42.1 52.1 70.7 97.9

　　挂钩位置 4 43.9 53.8 72.4 99.6

　　Oetiker 国际生产设施集团在三大洲的十四个地点制造。始终与我们的客户保持密切联系。始终按照统一的质量标准远远高于标准。

　　我们是谁祁佳强QQ：2850590582手机/微信：17744536447

　　我们的专家团队致力于为客户提供安心，以确保关键任务应用程序的可靠性能，以敏捷和承诺做出响应。

　　全球客户服务

　　凭借超过 75 年的全球经验，我们每天设计、测试和提供比以往更简单、更智能、更强大的可靠连接。我们帮助客户推动创新。

　　历史

　　Oetiker 是一家家族企业，1942 年在瑞士霍根成立，由汉斯·奥蒂克先生创立，他发明了世界上第一个耳夹。我们每年开发和生产数十亿的连接解决方案，并受 75 年来支撑我们成功的价值观的驱动。

　　事实与数字

　　我们的连接解决方案生产了近 20 亿个夹具和环，每年为 9000 万辆汽车的安全驾驶和运行做出贡献。

　　我们的技术

　　我们了解当今和明天的关键任务应用，以便提供高质量和技术领先。

　　常用备件型号：

　　卡箍卡环-

　　OETIKER 293

　　OETIKER 123

　　OETIKER 193

　　OETIKER 117

　　OETIKER 167

　　OETIKER 292

　　OETIKER 192

　　OETIKER 168

　　OETIKER 177

　　OETIKER 180

　　OETIKER 178

　　OETIKER 180

　　OETIKER 174

　　OETIKER 150

　　OETIKER 280

　　OETIKER 190

　　绑带-

　　OETIKER 283

　　安装工具-

　　OETIKER ELK02

　　OETIKER CAL01

　　OETIKER CAL02

　　OETIKER SKM01

　　OETIKER SKM02

　　OETIKER CC20

　　OETIKER HoseClamp,Steel,Nom.Size. 5/16 In,PK100,10100008-100GRA

　　OETIKER Hose Clamp,Steel,Nom.Size. 3/8 In,PK100,10100011-100GRA

　　OETIKER Hose Clamp,Steel,Nom.Size. 1/2 In,PK100,10100016-100GRA

　　OETIKER Hose Clamp,Steel,Nom.Size 9/16 In,PK100,10100019-100GRA

　　OETIKER Hose Clamp,SS,Nom.Size. 1/2 In,PK100,16700993-100GRA

　　OETIKER Hose Clamp,SS,Nom.Size. 5/8 In,PK100,16702494-100GRA

　　OETIKER KNIPEX 1099W

　　OETIKER 13900781 HO-90°-13.2 ME N/A

　　OETIKER 13900227 HO 3000 ME N/A

　　OETIKER 13600155 CAL01-English(China) N/A

　　OETIKER CAL01 13600155

　　OETIKER SKS01 13600063( SKB10，10KN，10mm)

　　OETIKER HO 3000ME+ HO-10.2-13.2ME，13900183

　　OETIKER 14100280

　　OETIKER MK-381-4-C8

　　OETIKER 1099

　　OETIKER Mfr #: 14100084-GRA

　　OETIKER 16705322

　　OETIKER HO 2000 010013565 0014

　　OETIKER MFS-08-5HW Nr:05005930

　　OETIKER 17800176

　　OETIKER 13600226

　　OETIKER HO3000 EL + HO-07.5-13.2 EL，PN 13900193

　　OETIKER HO-07.5-13.2 EL，PN 13900148

　　OETIKER ELK02 V1.x-AUS，PN 13600300

　　OETIKER CAL01，PN 13600155

　　OETIKER 18000211

　　OETIKER 18000214，Length=20M

　　OETIKER Stepless Ear Clamp #16700026

　　OETIKER Art.nr.17400083，Kat.:503R/15，Auftrags-Nr.812825

　　OETIKER Fasteners，used with ring 17400083

　　OETIKER P/N:15100000

　　OETIKER inner diameter：19.8，Width：7mm (more orless)
