ROLLON直线导轨



自对齐直线导轨，轴承 式滚轮 和由冷拔碳钢制成的 C 型 轨道 ，以及感应淬火和精磨滚道。

主要特性:



产品描述

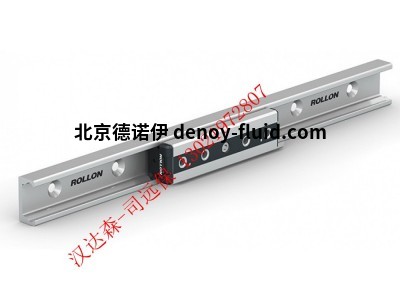

Compact Rail 直线系统包括具有感应淬火滚道的钢直线滑轨，以及同样由淬硬钢制成的高精度径向滚珠轴承滑块。凭借自对齐功能，Compact Rail 直线导轨可以简化项目，提高性能，降低整体应用成本。Compact Rail 直线导轨易于安装在所有类型的表面上，包括未经机加工的表面。

Compact Rail 直线导轨采用坚固钢制滑块和滚珠轴承，带刮板的自对中端盖，保护内部组件的侧面密封，以及顶部密封条。滑块体侧边倒角处理，安装面精磨处理，保证安装精度。滑块头部配备特殊缓释毛毡，可相对于滑块体自由旋转，毛毡始终接触滚道以确保理想润滑。可以使用注油器，通过端盖上的专用加油口轻松对毛毡进行润滑。



滚道位于 C 形型材内，与污染物隔开。此外，滑块密封和各种防腐蚀处理使 Compact Rail 直线导轨即使在更恶劣的环境下也可保持可靠性。



Compact Rail

Compact Rail 包括三个产品系列：导向轨道T 型轨，补偿轨道 U 型轨，以及浮动轨道 K型轨。可以组合不同产品系列形成自对齐系统，补偿两个平面的错位误差：轴向最多 3.9 mm，径向最多 ±2°。



提供 5 种不同尺寸：18、28、35、43、63 mm。

可以形成自对齐系统（T+U 或 K+U），补偿安装表面的错位误差。

坚固的NS型钢滑块，带有侧面密封和浮动刮板。还提供 NSD 版本，安装孔与负载方向平行。

可对滑轨和滑块主体进行不同防腐蚀处理：按照 ISO 2081 镀锌（所有滑轨和滑块的标准处理），Rollon Aloy，Rollon E-coating，以及镀镍。

C形型材内有滑块和滚动元件，确保紧凑尺寸。

感应淬火和精磨滚道。

可调预负载。

Compact Rail Plus

Compact Rail Plus 直线导轨采用双排滚珠轴承以提高负载能力，带凸形滚道的坚固滑轨，以及带侧面和浮动刮板的坚固钢制滑块，Compact Rail Plus 用于对负载能力、动力学和工作环境具有最严格要求的应用。满足所有要求的同时，保持自对齐功能，这是该产品系列的独有特性。



滑块具有四个版本：引导滑块 (RV)；浮动滑块 (RP)；超浮动滑块 (RU) 和旋转滑块 (RA)。将两个导轨与不同滑块组合，可以形成自对齐系统，补偿两个平面的错位误差：轴向最多 3.5 mm，径向最多 ±1.3°。



提供 3 种不同尺寸：18、28、43 mm。

可以形成自对齐系统（V+P / V+U 或 A+P / A+U），补偿安装面误差。

需要补偿直线导轨支撑表面平行度误差

坚固的R型钢制滑块，带双排滚珠轴承，侧面密封和浮动刮板。还提供 RD 版本，安装孔与负载方向平行。

可对滑轨和滑块体进行不同防腐蚀处理：按照 ISO 2081 镀锌（28-43 尺寸滑轨和所有滑块主体的标准处理），Rollon-Nox（18 尺寸滑轨的标准处理），Rollon Aloy，Rollon E-coating，以及镀镍。

C 形型材内有滑块和滚动元件，确保紧凑尺寸。

感应淬火和精磨滚道（尺寸 28-42）

渗氮黑色氧化抛光滚道（尺寸 18）

可调预负载。











有单个或多个滑块的直线滚珠滑轨



技术特性

SN 系列直线滑轨的可选尺寸：22，28，35，43，63

SNK 系列直线滑轨的可选规格：43

滑轨的滚道经过感应淬火

SNK 系列滑轨的滚道经过精磨

冷拔钢材质的滑轨和滑块

淬硬钢滚珠轴承

滑轨最大运行速度为 1.5 m/s（SNK 系列）

SN 系列的温度范围为从 -20 ℃ 至 +170 ℃

SNK 系列的温度范围为从 -20 ℃至 +70 ℃

电镀锌符合 ISO 2081 标准。按要求提供替代防腐处理

行程的直线精度为 0.1 mm/m

产品描述

Easyslide 是有感应淬火滚道的冷拔钢直线滑轨系统。这种直线滑轨由外部 C 型直线滑轨和内置于滑轨槽的笼式滚珠轴承组成。



五种滑轨宽度：22 mm，28 mm，35 mm，43 mm 及 63 mm

在直线滑轨里面的滑块确保了一个非常紧凑的系统

高负载能力系统

即使在经受冲击和振动时也有最佳的运行均衡性

有多种标准长度可选，这取决于直线滑轨部分（最长至 2,000 mm）。按要求提供特殊长度

Easyslide 产品系列包括配有笼式滚珠轴承的紧凑尺寸直线滑轨，每条滑轨上安装有一个或多个滑块，以确保高负载能力和长使用寿命。如果在 SN 系列中使用了多于一个滑块，它们可以独立地在它们自己的保持架中滑动，或同时在一个保持架中滑动。SNK 系列有经过淬火和精磨的滚道。有各种滑块行程和长度可供选择。所有 Easyslide 直线滑轨都非常容易安装。















带模块化滚子的直线导轨



产品描述

带滚子的 O-Rail 直线系统确保配置的最高灵活性，系统基本组件 FXRG 导轨的原始形状为 3 个滚道呈 90°排列，R 系列滚子可在任一滚道上运行。



使用单个或多个平行导轨允许用户实现多种配置，满足所有直线运动要求。



O-Rail 作为多功能直线系统设计，非常适合自动化应用。系统组装方便，即使在不平坦表面也可以提供光滑运动。

技术特性

摩擦性极低，运行非常光滑

运行非常安静

双滚珠座圈加上极厚外部环和哥特式外形超精加工滚道，确保高负载容量

特种润滑油终身润滑，适合广泛工作温度：–40°到 +130° C

旋转运动补偿最高 ± 5°，轴向运动补偿最高 ± 1mm

氯丁橡胶密封确保防尘

ROLLON-NOX 专利生产工艺进一步优化导轨材料，包括热化学深度渗氮固化处理，以及黑色后氧化处理，确保有效防锈（盐雾 120 小时）





汉达森-司远保 13021972807



北京汉达森优势供应意大利ROLLON直线轴承详细说明：

意大利ROLLON公司自1975年开始进入直线运动领域以来，ROLLON制定了多种系列的产品,解决了在机械设计和制造等领域的大量问题。ROLLON导轨被广泛应用于：装配机械、立体装卸、医药机械、起重机械、雕刻机械、拉伸机械、焊接机器人、切割机械、一般性机械以及工业生产中的防护面板等众多领域。其主要产品有：伸缩导轨、抽屉式导向件、直线轴承、N线性元件、线性滑轨、重负荷导向件、重负荷导轨等。



Rollon导轨，Rollon滑道，Rollon滑块，Rollon滑车，Rollon滚动轴承。T型滑道，D型滑道，U型滑道。



TH-Serie

UNILINE

ELM-Serie

ECO-Serie

LIGHT-Serie

ONE-Serie

ROBOT-Serie

SC-Serie

T-Serie

Kreuztisch

Anwendung



滚动轴承

CSW18-60-2SR-T



导轨

004-001591 ULC63-1840

004-001739 KLC-63-01840

004-014947 NUE63

004-014948 NKE83

004-006582 DSS28-1170

004-005341 DBN28-0290

004-001239 TLC-28-01040

004-002827 CPN28-2RS
