　　数字/DDS功能生成器

　　数字生成器使用数字到模拟转换器 (DAC) 从存储在内存中的值生成波形。基本发电机只提供正弦波和方波，最高发生频率。三角波和其他波形的频率要低得多。

　　直接数字合成 (DDS) 是一种产生模拟波形

　　的方法：通常是一个精子波：通过以数字形式生成时间变化信号，然后执行数字到模拟转换。DDS 可在输出频率、精细频率分辨率和在广谱频率上运行之间快速切换。

　　任意生成器

　　任意生成器描述了一类数字发电机，这些发电机可能能够复制任何波形形状。产生任意波形的方式有两种截然不同：DDS 和可变时钟。

　　任意生成器：直接数字合成 (DDS)

　　这些发电机使用 DDS 生产标准波形(函数生成器模式)和任意波形。这些通常被描述为函数/任意生成器或任意/函数生成器 (AFG)。Aim-TTi TGF4000 系列代表了 DDS 技术和数字控制架构的最新和最准确的应用，以在函数/Arb/脉冲发生器中释放最终的 DDS 性能。

　　任意生成器：可变时钟

　　这些生成器还使用 DDS 生产标准波形(功能生成器模式)，但使用可变时钟生成任意波形。这些可以描述为通用任意波形发生器或只是任意波形生成器 (AWG) 或可变时钟任意生成器。具有可变时钟的任意生成器允许波形连接、循环和测序。任意波形可按指定的波形频率、周期或样本速率重播。外部示例时钟也可以用作时钟生成器。真正的 Arb 架构可避免与 DDS 任意生成器相关的时钟抖动。

　　模拟函数发生器

　　模拟发电机使用电压控制振荡器生成变频的三角波形。正弦和方波由此产生。DS 已在很大程度上取代了现代函数生成器中的模拟。模拟技术的使用现在仅限于低成本的基本发电机和高性能非常低的失真信号源。模拟发电机的优点仅限于波形的纯度。Aim-TTi TG300 系列是低成本模拟函数发生器的典范。

　　脉冲发生器

　　与基于 DDS 的函数发生器不同，脉冲发生器的运行具有非常低的抖动和脉冲宽度和延迟的高分辨率。它们也可以在异步触发模式下运行，具有低抖动。这与大多数 DDS 函数生成器的脉冲函数明显不同，其中宽度和延迟由系统时钟周期定义，并且一到两个数量级不太精确。

　　Aim-TTi TGP3100 系列是使用所有数字技术的真脉冲发生

　　器。它们可以复制传统模拟脉冲发生器的功能，同时添加许多额外的设施，如脉冲调制。

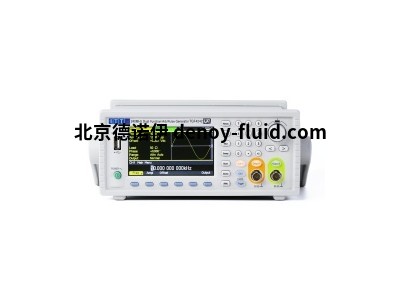

　　双通道任意功能发电机，40 至 240MHz 型号


　　TGF4000 系列

　　双通道任意功能发电机，40 至 240MHz 型号

TGP3100 系列

　　脉冲和通用发电机，配备 25 或 50MHz 型号、单通道或双通道

TG251xA/501xA 系列

　　高性能功能/任意/脉冲发生器 25MHz 或 50MHz，1 或 2 个通道

TG2000 系列

　　DDS 功能生成器、数字控制 10MHz 或 20MHz，具有/无 USB/RS232 接口

TG1006

　　带计数器的 10MHz DDS 功能生成器

TG300 系列

　　3MHz 模拟功能发生器，带 LCD 读数，带/无计数器、扫荡和 AM
