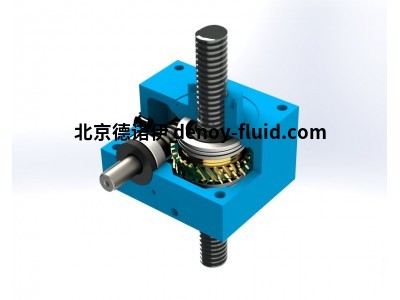

unimec特拉佩兹多伊德螺丝插孔

易用性和高可靠性使妇月委员会梯形螺丝千斤顶适合各种用途。它们可用于提升、拉动、移动或对齐任何类型的负载，具有完美的同步性，这很难与其他处理方法获得。UNIMEC 梯形螺杆千斤顶是绝对不可逆转的，即它们可以支持其应用负载，而无需任何制动器或其他锁定系统。

螺丝插孔可以单独使用或与轴、接头和/或斜面变速箱正确连接的组中使用。它们可以由不同的电机驱动：电气、交替电流或直流电，以及液压或气动电机。此外，它们还可以手动驱动或使用任何其他类型的变速器。 unimec特拉佩兹多伊德螺丝插孔除了以下页面上显示的模型外，妇产国际委员会还可以生产自定义设计的螺丝千斤顶，以满足所有要求。

妇发会议梯形螺杆千斤顶采用创新技术进行设计和制造，以便提供与传输设备中最先进的状态相标识的产品。 unimec特拉佩兹多伊德螺丝插孔最高的质量和37年的经验能够满足最苛刻和复杂的要求。外部表面完全完成机器，零件组装时特别小心， unimec特拉佩兹多伊德螺丝插孔以便应用项目可能需要的支架、法兰、针脚或任何其他组件。即使在最艰苦的操作条件下，在产品线中应用双导线也提供了非常好的运行效率。

特殊的密封系统使内齿轮能够在润滑剂的浴缸中工作，从而保证它们的持久寿命。

特拉佩兹多伊德螺丝插孔

尺寸 183

0，5吨 - 5千瓦

型号 TP

材料

材料 标准的 规范 迹象

蠕虫 16 尼克尔4 EN 10084：2008 案例硬化合金钢 卡塞硬化和地面上的牙齿和持有

磨损的车轮 夸尔102-通用 EN 1982：2008 阿卢米尼姆青铜 冷模

螺纹主轴 C45 EN 10083-2：2006 碳钢 Tr 18x3 (ISO 2901：2016) - 轧制或加工

卡特 阿尔西12 EN 1706：2010 铝合金 完全加工在6张脸上

润滑剂 总多数 MS2 基于钙的润滑脂 60克

一般功能

工作温度 [°C] -10°C / 80 °C

静态负载(牵引或压缩) 10千瓦

动态负载(牵引或压缩) 5千瓦

最大输入速度 1800转

主变速箱重量 1，8公斤

特拉佩兹多伊德螺丝重量 1，6公斤/米

最大负载的抗旋转扭矩 7 纳米

最大可接受静态横向负载 3 -

中心到中心直径 30 毫米

蠕虫的最大径向负载 103米

标准工作条件 25 °C - 服务 10%

特定功能

名义比率

1/5 1/20

实际比率 1/5 1/20

每蠕虫革命的翻译 0，6 毫米 0，15 毫米

效率 29 % 24 %

启动效率 20 % 17 %

最大线性速度 1080 270

最大负载的扭矩 1，7 纳米 0，6 纳米

蠕虫螺丝最大扭矩 23 Nm 23 Nm

无负载扭矩 0，1 纳米 0，08 纳米

欧拉定律(安全系数 =2;动态压缩负载)

限制负载 1 (红色) - 2 (蓝色)

- 3 (绿色

) C = 负载 [kN] L = 整体梯形螺丝长度 [mm]

电源曲线

洋红色区域表示潜在的加热风险。必须仔细地将工作周期肛化。

VR = 蠕虫旋转速度 [rpm]

VL = 主轴翻译速度

[mm/min] P = 请求输入功率 [kW]

施工表格

福马 S

福马 B

福马 D

特定配件

本产品可用的配件如下

保护

安全

控制与监控

集会

润滑

反旋转系统

食品和药物

高温
