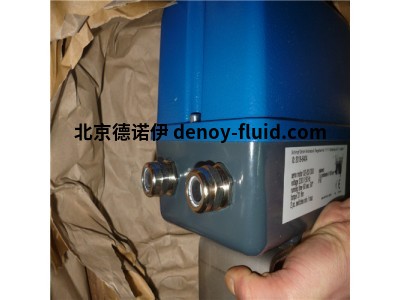

德国施姆弗（SCHIMPF GMBH） 20-50系列 参数说明
德国施姆弗（SCHIMPF GMBH） 20-50系列 参数说明
| 华珺 QQ：3400717127 手机：13552869098 电话：010-64717020-123 传真：010-84786709-666 邮件：sales22@handelsen.cn |
 |
 |
02-50系列
马达：同步电机24V,115V 230V AC;50/60HZ
继步电机24V AC/DC，115,230 V AC，50/60HZ
齿轮：螺旋齿轮单元
自润滑轴承，ETG100齿轮
环境条件：-10℃to60℃
防护等级：IP65
端盖：压铸铝
驱动轴：O 12x30 mm
重量：约4.5 KG
标准配置：2个可调限位开关，可调角度可至320°
选装：最多8个附加限位开关和1个电位器,或最低7个附加限位开关和2个电位器，或1个
模拟量连续控制单元和最多4个附件限位开关和1个电位器，或是单线或双线控制系统。
|
4500 |
[S/90°] |
15 |
30 |
36* |
60 |
72 |
90 |
|
[ Nm ] |
22.5 |
45 |
45 |
60 |
60 |
60 |
|
|
[S/90°] |
120 |
|
|
|
|
|
|
|
[ Nm ] |
60 |
|
|
|
|
|
|
|
64112 |
[S/90°] |
0.2 |
0.5 |
1 |
1.6 |
3 |
6 |
|
[ Nm ] |
2.5 |
5 |
7.5 |
15 |
20 |
22.5 |
Schimpf 02-50/4500 N 22.5
Schimpf 02-50/4500 N 45
Schimpf 02-50/4500 N 60
Schimpf 02-50/64112 N 2.5
Schimpf 02-50/64112 N 5
Schimpf 02-50/64112 N 7.5
Schimpf 02-50/64112 N 15
Schimpf 02-50/64112 N 20
Schimpf 02-50/64112 N 22.5
