Unimec梯形螺旋千斤顶齿隙问题
Unimec梯形螺旋千斤顶齿隙问题
Unimec梯形螺旋千斤顶齿隙问题

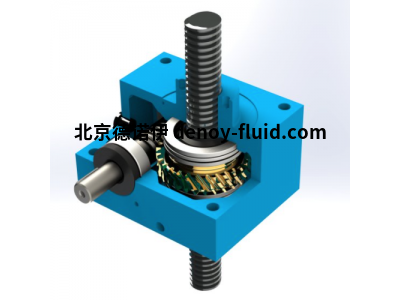

梯形螺旋千斤顶
蜗杆上的齿隙
蜗轮蜗杆联轴器的间隙小，由于减速比和从旋转运动到平动运动的转换，该齿隙在螺纹主轴的线性定位中成为小于0.05 mm的误差。
TP模型的侧隙
丝杠轴和蜗轮联轴器自然显示必要的侧隙。如图A所示，使用双重系列的导向装置，使反作用力最小，同时使主轴和支撑螺母的轴对齐。联轴器上的角间间隙是主轴端部附属品中线性测量值。这取决于千斤顶的尺寸和主轴的长度，并且拉伸负载常常减小该反作用力，压缩负载相反。
TPR模型中的侧隙
在TPR模型中，主轴和蜗轮由两个插销锁定，Unimec由适当的机器实现，该机器保持两个钻孔和随后的插销之间的两个部件的轴重叠。旋转主轴，可以将同心误差引起的振动控制在最小限度。为了正常动作，用户必须提供调整轴和螺丝螺母的解决方案。向导可以在外部，也可以直接连接螺丝螺母。如下图所示。
轴反作用力
在B中，丝杠轴与支承螺母（蜗杆或引导螺母）之间的轴向间隙是由于这样的联轴器的自然和必要的公差。只有负荷改变其作用方向时才重要。对于可能存在相互拉伸和压缩负荷的应用，需要轴向反作用力的补偿。在任一种情况下，为了防止支承螺钉和螺母的锁定，不应强制减少轴方向的间隙。
记错笔记
德国本土采购，拼箱发货报关，德国技术，终身售后服务，货期保证，价格公道，欢迎垂询!如需更多信息欢迎垂询吴亚男
