德诺伊专业销售瑞典AQ空气传感器-温度传感器-液位开关

　　瑞典 AQ 空气传感器无需直接接触液体即可工作。传感器上流动的液体使用声波进行监测。声波记录气体和颗粒的存在，结果显示在外部控制单元上。

　　瑞典AQ空气传感器结构紧凑，可以从一体式旋转到内部完全光滑，Ra<0.4um。所有接液部件均由耐酸钢或聚丙烯制成。

　　瑞典AQ空气传感器可以是CIP(就地清洁)，钢制空气传感器可以是SIP(就地蒸汽)到130°C。 AQ空气传感器具有2.1B(聚丙烯)和3.1B证书(316L钢)的完整溯源证书

　　所有连接均为标准三夹连接，无菌性好，拆装方便。空气传感器由耐酸钢制成，带连接器(瑞典AQ传感器SAC系列)或不带连接器(瑞典AQ传感器FCS系列)。

　　AQ 空气传感器可以设置为不同的灵敏度级别。该传感器可检测小至 2 毫米的气泡的最大灵敏度。在低灵敏度下，传感器检测液体的存在或不存在。
汉达森 祁佳强177*4453*6447

　　AQ 空气传感器可用于生物制药行业和不同的加工行业： • 泵防护装置 • 气泡传感器，AQ 空气传感器也可用于易爆环境。

　　安装空气传感器

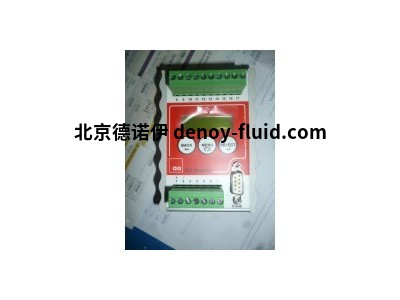

　　一个或两个空气传感器可以连接到超声波控制器 D72 或 DP72。空气传感器是

　　专为安装mini-TC/TC而设计，通过三联灯连接正确安装传感器非常重要

　　妥善避免泄漏。安装空气传感器时也必须考虑到这一点

　　外部加热和冷却源用于保持工作温度范围。空气传感器是

　　设计用于常压(0.8 bar-1.1 bar)，正常氧含量为 21%。

　　空气传感器的安装应符合国家规定。所需人员的知识应该执行安装。

　　产品种类包括：

　　瑞典AQ 空气传感器

　　瑞典AQ 温度传感器

　　瑞典AQ 液位开关

　　瑞典AQ 加热器护套

　　瑞典AQ 动力搅拌机

　　客户主要来自制药和食品行业。我们还为制造业组装/生产设备机柜、电气设备和控制系统。

　　瑞典AQ 传感器 FCS10-25 内径：Ø10mm 外径：Ø51mm 卡盘连接：25 标准线缆：5m，

　　瑞典AQ 传感器 FCS10-25-EX 内径：Ø10mm 外径：Ø51mm 卡盘连接：25 标准线缆：5m，

　　瑞典AQ 传感器 FCS16-25 内径：Ø16mm 外径：Ø51mm 卡盘连接：25 标准线缆：5m，

　　瑞典AQ 传感器 FCS16-25-EX 内径：Ø16mm 外径：Ø51mm 卡盘连接：25 标准线缆：5m，

　　瑞典AQ 传感器 FCS16-50 内径：Ø16mm 外径：Ø64mm 卡盘连接：50 标准线缆：5m，

　　瑞典AQ 传感器 FCS16-50-EX 内径：Ø16mm 外径：Ø64mm 卡盘连接：50 标准线缆：5m，

　　瑞典AQ 传感器 FCS22-50 内径：Ø22mm 外径：Ø64mm 卡盘连接：50 标准线缆：5m，

　　瑞典AQ 传感器 FCS22-50-EX 内径：Ø22mm 外径：Ø64mm 卡盘连接：50 标准线缆：5m，

　　瑞典AQ 传感器 FCS35-50 内径：Ø35mm 外径：Ø64mm 卡盘连接：50 标准线缆：5m，

　　瑞典AQ 传感器 FCS35-50-EX 内径：Ø35mm 外径：Ø64mm 卡盘连接：50 标准线缆：5m，

　　瑞典AQ 传感器 FCS46-64 内径：Ø46mm 外径：Ø76mm 卡盘连接：64 标准线缆：5m，

　　瑞典AQ 传感器 FCS46-64-EX 内径：Ø46mm 外径：Ø76mm 卡盘连接：64 标准线缆：5m，

　　电缆

　　空气传感器的电缆连接到危险区域。最大电缆长度为 40 米。应该

　　电缆屏蔽非常重要，因为它可以防止外部噪声进入。如果电缆被延长，请使用相同的或

　　类似的电缆类型(4 芯共用屏蔽)。汉达森 祁佳强177*4453*6447

　　注意!非屏蔽电缆的最大长度应为 40mm。

　　垂直或水平安装

　　我们建议尽可能安装垂直液体流动的空气传感器。然后气泡会被吸引到

　　更容易检测气泡的中心。

　　如果空气传感器水平安装，我们建议以这种方式旋转空气传感器

　　连接器位于顶部。然后，空气传感器顶部的气泡将更容易被检测到。

　　气泡检测原理

　　通过使用超声波监测流经空气传感器的液体中的气泡。

　　在空气传感器内部，两束低强度超声波束以垂直于液体流动的方向穿过液体路径。

　　如果气泡移动到其中一个超声波束，超声波将被部分偏转并且强度将被超声波降低。控制器持续测量超声波的强度，如果低于阈值，它将检测到气泡。液体中的密集颗粒也会使超声波偏转，因此可以被检测到。为了实现对气泡的极低灵敏度，使用了不同的技术来测量液体对空气传感器壁振动的阻尼效应。

　　灵敏度

　　气泡灵敏度可设置为高、中、低、极低和极低。 (如何设置，请参考 D72 / DP72 超声波控制器。)

　　当灵敏度设置为高时，可以检测到直径约2mm或更大的单个气泡通过空气传感器。

　　当灵敏度设置为中等时，可以检测到直径约 3 毫米或更大的单个气泡。

　　当灵敏度设置为低时，可以检测到直径约 10mm 的单个气泡。灵敏度低

　　它通过需要两个检测器同时检测气泡来在空气传感器中实现。

　　我发现很多小气泡就像一个大气泡。

　　如果气泡很多，即使是微小的(微)气泡也能被检测到。

　　当使用非常低的灵敏度时，空气传感器*应安装垂直液体流动

　　否则，留在空气传感器内的液滴可能会被检测为液体。灵敏度极低，适用于直径<14 mm的空气传感器。

　　连接空气传感器 汉达森 祁佳强177*4453*6447

　　使用障碍物连接空气传感器 Ex

　　超声波控制器 D72 或 DP72 未经认证，必须与本质安全屏障连接

　　空气传感器下图显示了如何通过两个屏障连接两个空气传感器 SAC。这是

　　根据 EN 60079-14 安装栅栏和传感器很重要，并总结电压和电压

　　根据附录 B 中的电流。

　　每个空气传感器都需要一个齐纳屏障。

　　图中D72/DP72与栅栏之间的线缆类型与栅栏之间的线缆类型相同

　　和空气传感器。如果使用其他电缆类型，则必须对其进行屏蔽。电缆的非屏蔽部分不应长时间不需要。

　　选择障碍

　　必须根据 EN 60079-14 选择屏障，但也有测量方面的考虑

　　选择障碍：

　　1. 安全栅必须使用阻性限流。

　　2. 屏障必须抵抗相对于地面的无偏交流电流。

　　3. 势垒电压应尽可能高。 (最低±8V AC)

　　4. 阻隔性应尽可能低。 (最多 110 个?)

　　屏障必须尽可能少地衰减 2MHz。对地势垒电容应尽可能低。

　　推荐屏障：Pepperl + Fuchs Z960。

　　防爆屏障

　　屏蔽铝板必须放置在属于每个超声波的每组屏障之外

　　控制器 D72 / DP72。

　　齐纳屏障没有屏蔽，所以如果没有屏蔽铝板，噪音会传播

　　属于不同D72/DP72的壁垒。电缆的非屏蔽部分也应该很短

　　防止不同 D72 / DP72 之间的噪音传输。

　　屏蔽铝板必须单独订购，产品编号：Ex-barrierhield。

　　Ex-barrierhild 卡在 DIN 导轨上，接近本安型齐纳屏障
