　　简短描述

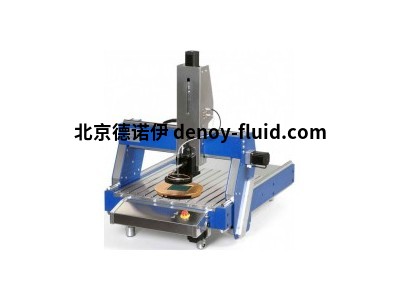

　　FLS 106 IC 扫描仪是一个 4 轴定位系统，允许 ICR 近场探头沿着三个线性轴移动，并在电子总成中将 ICR 近场探头旋转到 IC 上方的一个轴上。

　　ICR 近场探针允许测量高达 6 GHz 的高频磁场或电子场，测量分辨率为 50 至 100 μm。

　　IC 扫描仪可以在几个简单的步骤中设置用于表面扫描和 ESD 或 EFT 免疫测试。

　　交货范围

　　1倍FLS 106 IC，4轴定位系统
汉达森 祁佳强177*4453*6447

　　1倍CS 扫描仪、芯片扫描仪软件 / USB

　　1倍GND 25， 地面飞机

　　1倍DM-CAM，数字显微镜相机

　　1倍扶轮单位，扶轮股

　　1倍DM-CAM 支架.3，显微镜相机支架

　　1倍FLS 106 IC acc， 配件

　　推荐产品

　　ICR 探针，您从我们一系列近场微生物中选择

　　ICI 01 L-EFT 套装，IC EM 脉冲注入兰格脉冲

　　XF 产品系列，近场探针 30 MHz 至 6 GHz

　　SX1 套装、近场探针 1 GHz 至 10 GHz

　　PA 306 SMA，预装器 100 kHz 至 6 GHz

　　SH 01， 兰格扫描仪的探针支架

　　Uh Dut 集， 兰格扫描仪的通用支架

　　技术参数

　　供应电压110 V / 230 V

　　接口美国布

　　x， y， z 轴

　　最大穿越距离(400 x 600 x 120) 毫米 / α旋转 ±180°

　　最小定位距离(20 x 20 x 20) μm / α-旋转 1°

　　定位速度(20 x 25 x 10) mm/s / α旋转 90°/s

　　重量75公斤

　　尺寸 (L x W x H)(1030 x 775 x 900) 毫米

　　交付范围详情

　　FLS 106 IC

　　4轴定位系统 汉达森 祁佳强177*4453*6447

　　FLS 106 4 轴定位系统用于在四个轴的现场探针附近移动，并在 DUT 上方旋转近场探针。

　　CS扫描仪

　　芯片扫描仪软件 / USB

　　ChipScan-Scanner 是一款评估软件，旨在对组件的可靠采集、快速交互可视化和电磁兼容性 (EMC) 测量进行复杂分析。结合兰格IC扫描仪和兰格的ICR微生物之一，芯片扫描仪是...

　　GND 25

　　地面飞机

　　GND 25 地面平面确保在测试 IC 进行 EMC 测量期间与探测器的 RF 兼容接触。GND 25 由镀金表面的钢组成。凹槽(103 mm x 103 mm)用于放置 GNDA 地面适配器 (GNDA 01-04) 和 TEM 电池打印(100 mm x 100 mm)。

　　DM-CAM

　　数码显微镜相机

　　数码显微镜摄像头是兰格扫描仪的重要组成部分，便于将近场探针放置在 DUT 上方。
