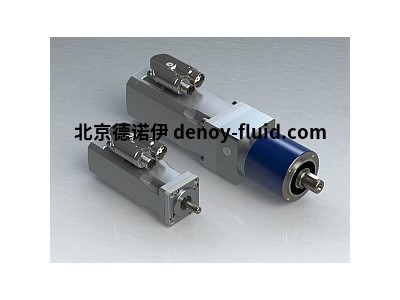

德国ENGEL直流电机GNM 2670A系列
德国ENGEL直流电机GNM 2670A系列
| 金石宇 QQ：2850590587 手机：15711496495 电话：010-64714988-213 传真：010-64714988-668 邮件：tk6@handelsen.cn |
 |
 |
根据 VDE 0530 的公差。对于未根据 VDE 0530 指定的容差，± 10%。所有值仅适用于温度范围从 0 到 40 °C 的使用，并且不得超出，即使是很短的时间，否则存在磁弱化的风险。
电机还提供增量编码器 DIT 1。
电机还可在保护 IP 54 和/或设备插头 DIN 43650 中提供。
设计与制动在保护IP 54和电缆连接。
一般数据
额定速度 3000.0分钟-1
标有电压 24 V
额定电流 2.6 A
名义电源 40.0 W
操作模式 S1
保护程度 IP 41
旋转方向 雷西贝尔
连接类型 弗雷·安施卢斯利森
类型 即时消息 B14
直径 45.0 毫米
长度 151.0 毫米
机械数据
大规模惯性时刻 0.023 ·10-3公斤2
名义扭矩 0.127 纳米
最大。 连续扭矩 0.16 纳米
开始扭矩 0.61 纳米
每个扭矩的速度变化 55.0 N-1厘米-1最小-1
机械时间恒定 13.2毫秒
摩擦扭矩 0.025 纳米
转子重量 0.3 千克
FR(允许径向轴负载) 80.0
F一(允许轴承重) 32.0
电气数据
武装抵抗 1.6 Ω
锚感应 1.7毫赫
终端电阻 2.0 Ω
电压常数 6.2 分钟-1
扭矩常数 0.059 纳米/A
开始电流 12.0 A
最大峰值电流 26.0 A
电气时间常数 0.85毫秒
热数据
最大环境温度 40.0 °C
绝缘类 F
热时间恒定 F 分钟
温度上升而不冷却 4.7 千瓦/瓦
可选握制动器 B 5.17
标有电压 24 V
额定电流 0.3 A
制动扭矩(电机轴) 0.5 纳米
最大。 每小时切换号码 2000.0 纳米
公司简介
1923 年 4 月 1 日，工程师 Erich Engel 在多茨海默 105 号威斯巴登创办了一家小型电器维修车间。同年，他的兄弟弗雷德加入了新成立的公司"Ing。埃里希和弗雷德恩格尔埃莱克特特里克尼什法布里克"后，完成他的工程研究。从此公司成功生产变压器和电机。
各种标准版本的拉丝和无刷电机、变速箱和驱动控制器是ENGEL产品组合的一部分，也是定制设计的技术建议。ENGEL技术经验丰富的员工开发最佳的驱动解决方案。始终考虑应用程序成本的潜在降低。
主要型号：
GNM 2130C
GNM 2145C
GNM 2636A
GNM 2670A
GNM 3125
GNM 3150
GNM 3175
GNM 4125A
GNM 4150A
GNM 4175A
GNM 5440E
GNM 5480E
GNM 8035/4
GNM 8070/4
GNM2145C−G1.3
GNM2130C-G5
GNM2145C-G5
GNM2636A-GP48.2
GNM2670A-GP48.2
GNM3125-GP48.2
GNM3150-GP48.2
GNM3150-GP48.3
GNM3175-GP48.3
GNM4175A-GP48.3
GNM5480E-GP80
GNM2145C−G1.3
GNM2145C-G5
GNM2636A-GP48.2
GNM2670A-GP48.2
GNM3125-GP48.2
GNM3150-GP48.2
GNM3150-GP48.3
GNM3175-GP48.3
GNM4175A-GP48.3
GNM5480E-GP80
GNM2145C-G1.3
GNM2636A-G1.4
GNM3150-G2.6
GNM4150A-G3.1
GNM5440E-G3.1
GNM2145C-G1.3
GNM2636A-G1.4
GNM3150-G2.6
GNM4150A-G3.1
GNM5440E-G3.1
VGM3125
VGM3150
VGM3175
VGM5440
VGM5480
VGM8035/4
VGM8070/4
