德国PI M-545.2MN 显微镜XY平台介绍
德国PI M-545.2MN 显微镜XY平台介绍
M-545 显微镜XY平台
紧凑、稳定、长行程
用于P-545PInano®压电式纳米定位系统的稳定平台
| 华珺 QQ：3400717127 手机：13552869098 电话：010-64717020-123 传真：010-84786709-666 邮件：sales22@handelsen.cn |
 |
 |
行程25 毫米×25毫米
用于从尼康、蔡司、莱卡到奥林巴斯的倒置显微镜。
低外形、易于集成：30毫米
用千分尺螺丝手动操作，可选配电动
标准级手动XY显微镜平台
由PI提供的压电纳米定位器的粗略调整，以及标本夹的手动定位。支持*扫描和动作稳定。
测微螺旋或步进电机驱动器
M-545 XY位移平台还可以配备M-229系列的驱动器。完整的包装带有两个步进电机驱动器、匹配控制器和操纵杆，可通过下列产品编号M-545.USG寻找到M-545.USC。
适用于众多制造商的显微镜
用于来自尼康 (TI)，蔡司 (Axio Observer)，莱卡 (DMI)和奥林巴斯 (IX2, IX3)的倒置显微镜。可按需提供用于其他显微镜的版本。
可以与众多PI纳米定位器结合使用
可以将P-545PInano®和P-541/P-542系列的压电纳米定位仪安装到M-545的平台上。PI的接装板可与其他压电纳米定位器结合使用。
订购信息
M-545.2MO
XY位移平台，25毫米×25毫米，测微计驱动器，高稳定性，与PI压电陶瓷平台兼容，用于奥林巴斯显微镜（IX2、IX3）
M-545.2MN
XY位移平台，25毫米×25毫米，测微计驱动器，高稳定性，与PI压电陶瓷平台兼容，用于尼康显微镜（TI系列）
M-545.2ML
XY位移平台，25毫米×25毫米，测微计驱动器，高稳定性，与PI压电陶瓷平台兼容，用于莱卡显微镜（DMI系列）
M-545.2MZ XY位移平台，25毫米×25毫米，测微计驱动器，高稳定性，与PI压电陶瓷平台兼容，用于蔡司显微镜（Axio Observer）
德国PI M-545.2MN 显微镜XY平台介绍
配件
样品夹
P-545.SH3
显微镜载片支架用于PInano®压电陶瓷平台
P-545.PD3
培养皿支架，35毫米，用于PInano®压电陶瓷平台
P-545.PP3
用于PInano®压电陶瓷平台配件的通用托板
接装板
M-545.SHP
适用于M-545XY位移平台的显微镜样本支架接装板
P-733.AP1
接装板用于将P-733 压电工作台安装在M-545 XY位移平台上
P-736.AP1
接装板用于将P-736.ZRxPInano®.Z向压电扫描仪安装在M-545XY位移平台上
步进电机驱动器（可选配）
M-545.USC 用于M-545 XY位移平台的驱动装置：包括步进电机线性促动器、控制器和操纵杆
M-545.USG 用于M-545 XY位移平台的驱动装置：包括步进电机线性促动器
P-545.xC8S PInano®Cap XY(Z)压电系统
用于超分辨率显微镜的电容式位置测量
*的稳定性和重复精度
包含E-727 USB控制器和软件
毫秒级的快速响应
嵌入式样本支架, 可自由旋转的显微镜换镜旋座
行程达200微米×200微米×200微米
亚纳米级分辨率
低外形、易于集成：20毫米
德国PI公司是精密运动和定位领域的全球解决供应商。
PI不仅开发和生产各种定位平台和执行器，用于线性、旋转和垂直运动或不同轴的组合。PI因此将这些解决方案适应客户特定的应用或提供用于运动和定位的成品子系统。
应用领域
超分辨率显微镜
筛选
共聚焦显微镜
生物技术
即使在高空气湿度环境中也具有高稳定性
带电容式传感器，实现亚纳米分辨率
电容式传感器以亚纳米分辨率进行测量，且无接触。它们可确保优异的运动线性、长期稳定性和千赫兹范围的带宽。
直接位置测量带来*精度
运动直接在运动平台上测量，完全不受驱动或导向元件的影响。这样可以实现*的重复精度、优异的稳定性和刚性、快速响应控制。
PICMA压电陶瓷促动器带来超长使用寿命
专利的PICMA压电陶瓷促动器为全瓷绝缘。这可以防潮，避免漏电流增大造成故障。PICMA促动器的使用寿命比传统的聚合物绝缘促动器长达十倍。它们被证明可实现无故障运行1000亿个循环。
零间隙柔性铰链导向带来高导向精度
柔性铰链导向无需维护、无摩擦、无磨损，无需润滑。它们的刚性可实现高负载能力，且它们对冲击和振动不敏感。它们百分百真空兼容，可在很广的温度范围内工作。
用于生产作业快速开始的大量软件
由于支持MATLAB和NI LabVIEW以及所有常规操作系统（Windows、Linux和macOS），集成可在几乎任意环境中快速有效的实现。复杂的编程示例和PIMikroMove等软件工具可大大缩短生产作业的准备时间。
订购信息
P-545.2C8S
PInano®XY压电陶瓷系统，用于显微镜载片的通光孔径，200微米×200微米，电容传感器，带USB数字控制器
P-545.3C8S
PInano®XYZ压电陶瓷系统，用于显微镜载片的通光孔径，200微米×200微米×200微米，电容传感器，带USB数字控制器
配件
P-545.PD3
培养皿支架，35毫米，用于PInano®压电陶瓷平台
P-545.SH3
显微镜载片支架用于PInano®压电陶瓷平台
P-545.C18
具有用于18毫米 × 18毫米盖玻片的开口的盖玻片夹持器，适用于P-545.SH3
P-545.C22
具有用于22毫米 × 22毫米盖玻片的开口的盖玻片夹持器，适用于P-545.SH3
P-545.C25
具有用于25毫米 × 25毫米盖玻片的开口的盖玻片夹持器，适用于P-545.SH3
P-545.PP3
用于PInano®压电陶瓷平台配件的通用托板
M-545.2MO
XY位移平台，25毫米×25毫米，测微计驱动器，高稳定性，与PI压电陶瓷平台兼容，用于奥林巴斯显微镜（IX2、IX3）
M-545.2MN
XY位移平台，25毫米×25毫米，测微计驱动器，高稳定性，与PI压电陶瓷平台兼容，用于尼康显微镜（TI系列）
M-545.2ML
XY位移平台，25毫米×25毫米，测微计驱动器，高稳定性，与PI压电陶瓷平台兼容，用于莱卡显微镜（DMI系列）
M-545.2MZ
XY位移平台，25毫米×25毫米，测微计驱动器，高稳定性，与PI压电陶瓷平台兼容，用于蔡司显微镜（Axio Observer）
P-545.xR8S PInano®XY(Z)压电陶瓷系统
用于高分辨率显微镜的高性价比纳米定位系统
带压阻式传感器的价格实惠的成本优化设计
包含E-727 USB控制器和软件
通孔尺寸用于3×1英寸显微镜载片，嵌入型插入式支架
亚纳米级分辨率，毫秒级的快速响应时间
行程达200微米×200微米×200微米
低外形、易于集成：20毫米
PICMA压电陶瓷促动器带来超长使用寿命
应用领域
高分辨率显微镜
筛选
共聚焦显微镜
生物技术
即使在高空气湿度环境中也具有高稳定性
零间隙柔性铰链导向带来高导向精度
柔性铰链导向无需维护、无摩擦、无磨损，无需润滑。它们的刚性可实现高负载能力，且它们对冲击和振动不敏感。它们百分百真空兼容，可在很广的温度范围内工作。
PICMA压电陶瓷促动器带来超长使用寿命
专利的PICMA压电陶瓷促动器为全瓷绝缘。这可以防潮，避免漏电流增大造成故障。PICMA促动器的使用寿命比传统的聚合物绝缘促动器长达十倍。它们被证明可实现无故障运行1000亿个循环。
用于生产作业快速开始的大量软件
由于支持MATLAB和NI LabVIEW以及所有常规操作系统（Windows、Linux和macOS），集成可在几乎任意环境中快速有效的实现。复杂的编程示例和PIMikroMove等软件工具可大大缩短生产作业的准备时间。
订购信息
P-545.2R8S
PInano®XY压电陶瓷系统，用于显微镜载片的通光孔径，200微米×200微米，压阻式传感器，带USB数字控制器
P-545.3R8S
PInano®XYZ压电陶瓷系统，用于显微镜载片的通光孔径，200微米×200微米×200微米，压阻式传感器，带USB数字控制器
德国PI M-545.2MN 显微镜XY平台介绍
配件
P-545.PD3
培养皿支架，35毫米，用于PInano®压电陶瓷平台
P-545.SH3 显微镜载片支架用于PInano®压电陶瓷平台
P-545.C18 具有用于18毫米 × 18毫米盖玻片的开口的盖玻片夹持器，适用于P-545.SH3
P-545.C22 具有用于22毫米 × 22毫米盖玻片的开口的盖玻片夹持器，适用于P-545.SH3
U-751 带压电电机的XY位移平台
低外形、快速、直接位置测量
紧凑型设计：高度仅为32 毫米，无丝杠管道或凸缘电机
自锁，静止状态下无热量产生，无伺服抖动
非接触式限位和参考点开关
分辨率为100 纳米的直接测量线性编码器
通孔尺寸78毫米×78 毫米（*位移时为65毫米×65 毫米）
精密级XY位移平台
PILine平台尤其适合要求快速精密定位的应用。关机后，自锁驱动器保持平台位置的机械稳定。因而可大大减少能量消耗和热量产生。蓄电池驱动或热敏型的低占空比应用可得益于这些特点。轴的位置通过一个编码器和一个光学参考开关测量，该开关允许可靠的可重复运动。压电电机驱动器原理及其电气操作成本低，可定制。
增量编码器用于高精度位置测量
非接触式光学线性编码器以极高的精度直接在平台上测量位置。非线性效应、机械作用或弹性形变不会对测量造成影响
应用领域
科研和工业. 用于显微镜、生物技术、实验室自动化。可按需提供用于标准光显微镜的特殊版本
德国Physik Instrumente (PI) GmbH & Co.KG成立于1970年，一直致力于微米与纳米定位技术的研发与制造。PI代表着技术性能，定位精度可达纳米。PI可获得的组件独立于市场上，并提供超越现有技术水平的单独解决方案。高度的灵活性为PI的客户提供了显着的竞争优势。
Physik Instrumente提供了超越全球竞争的技术范围和垂直生产范围。然而，PI重要的关注是通过定位解决方案不断地激励客户。今天，无论是在计量、显微，生命科技，还是激光技术，精密加工技术；无论是半导体科技，数据存储技术，还是光电子/光纤，天文等领域，PI的产品和技术正得到越来越广泛的应用，也赢得了越来越广泛的赞誉。
Physik Instrumente (PI)主要产品：
线性平台和执行器
电动旋转平台和测角器
XY平台

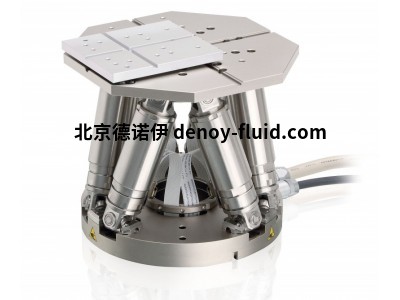

六足/平行运动
XYZ扫描仪
Z-/倾斜平台，提示/倾斜镜和有源光学
陶瓷部件
压电陶瓷组件
压电陶瓷执行器
控制器和驱动器
空气轴承导向系统
主要型号：
E-709、E-609、E-753、E-610、E-621、E-625、E-500、E-725、N-216、N-111、N-310、U-264、N-422、P-601、P-602、P-603、P-604、C-867、E-871、E-861、E-755、C-663、C-885、C-843、C-884、C-863、LPS-45、LPS-23、LPS-24、M-664、M-664KCEP、P-887.91、P-882.11、P-882.31、P-882.51、P-883.11、P-883.31 、P-883.51、P-885.11、P-885.31、P-885.51、P-885.91
